中心議題：

• LED 特性
  、驅動要求及調光方式
• LED 驅動電路設計
• 智能調光裝置

解決方案：

• 基於HV9931 的LED 路燈驅動電路設計

摘要： 大功率LED 燈有節能高效等諸多優點，很有發展前景，其驅動與調光是近年來研究的熱點，因此本文對LED 路燈進行了深入研究，針對其特性設計了LED 路燈的驅動電路和智能調光電路，進而構成了LED 路燈係統。

驅動電路是由HV9931 控製的Buck - Boost - Buck 電路，直接由市電供電實現恒流驅動且帶有PFC 功能； 調光方式采用PWM 調光，用TLS2561 作為光強度傳感器，由PIC16C62 控製產生PWM 調光信號控製HV9931 實現智能調光。

實驗結果表明該電路轉換效率高
，功率因數高

，輸入電流的THD 小
，白光LED 路燈光色純正而且節能，很有市場前景而且有進一步研究的價值。

1 引言

LED 被認為是綠色的第四代光源，是一種固體冷光源，具有高效
、壽命長、安全環保、體積小
、響應速度快等諸多優點， 目前已經在城市景觀裝、交通信號與商業廣告上廣泛應用。近年來隨著製造工藝的不斷發展， 大功率高亮度LED 性能不斷提升
，價格不斷下降
， 目前達到同樣的明明效果
，LED 的耗電量大約是白熾燈的1 /10,熒光燈的1 /2[2].這些都使得其開始應用於一般照明中， 而且很有發展前景
，大有取代白熾燈和熒光燈這些傳統光源的趨勢
，世博會上LED 燈的應用可以說代表著這個方向。LED 調光可以節能
，高亮度白光LED 的驅動和調光是近年來研究的熱點，本文在這方麵進行了些研究， 並設計了一款帶有功率因數校正的LED 路燈驅動和智能調光係統。

2 LED 特性

、驅動要求及調光方式

LED 的理論光效為300lm /W.目前實驗室水平達260lm /W,市場化水平在120lm /W 以上。高亮度LED 的一般導通電壓約為3. 0 ~ 4. 3V,但其核心仍是PN 結，其伏安特性與普通二極管相同。當加在LED 上電壓小於其導通電壓時，LED 上幾乎沒有電流通過。但當LED 導通後，其正向電流隨正向電壓按指數規律變化
，很小的電壓波動就會引起很大的電流變化。在導通區電壓從額定值的80% 上升到100% ,電流則從其額定值的0% 上升到100%.

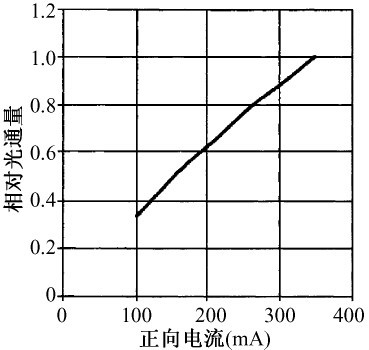

圖1 LED 相對光通量與正向電流關係[page]

圖1 是LED 相對光通量和其正向電流IF 的關係圖。圖中可以看出LED 的光通量和其正向電流成正比的關係，因此可能通過控製LED 的正向電流來控製其發光亮度。LED 若(ruo)采(cai)用(yong)恒(heng)壓(ya)源(yuan)驅(qu)動(dong)，很(hen)小(xiao)的(de)電(dian)壓(ya)變(bian)化(hua)將(jiang)引(yin)起(qi)很(hen)大(da)的(de)電(dian)流(liu)變(bian)化(hua)，因(yin)此(ci)恒(heng)壓(ya)驅(qu)動(dong)隻(zhi)適(shi)用(yong)於(yu)要(yao)求(qiu)不(bu)高(gao)的(de)小(xiao)功(gong)率(lv)的(de)場(chang)合(he)下(xia)。在(zai)要(yao)求(qiu)高(gao)的(de)場(chang)合(he)和(he)大(da)功(gong)率(lv)的(de)場(chang)合(he)下(xia)LED 都要采用恒流驅動。研究表明，LED 發光亮度隨工作時間下降，亮度下降後光效隨電流的增加而減少

，LED 的亮度與驅動電流成飽和關係。LED 的電流達到其額定電流的70% ~80% 後

，很大比例的電流轉化成了熱能，因此LED的驅動電流宜為工作電流額定電流的70% ~80%。在恒壓驅動或PWM 調光中， 最大電流不宜超過最小電流的3 倍，否則的話衝擊電流會大大減少LED 的使用壽命[8].目前來說市場化單個LED的功率都不大，大都在10W 以下
，實際用於照明是把多個LED 按一定方或串並聯之後形成LED 陣列。

從圖1 也可得出
， 改變LED 的電流即可改變LED 的亮度。改變電流有兩種方式，相應的LED 調光也有兩種方式。一種是連續調節LED 中電流的大小來改變LED 的亮度，這種方式稱之為模擬調光，通過LED 中的電流是連續的； 另一種是通改變LED流過電流的時間與關斷的時間之比來改變LED 的亮度，LED 流過電流時電流是恒定的
， 關斷時流過LED 的電流為零
，這種方式稱為PWM 調光
，它是通過人眼察覺不到的頻率快速的開關LED,開關頻應不小於100Hz.兩種調光方式當流過LED 中的平均電流相同時

，其效果是一樣的。由於LED 在某一大小特定的電流時會發出最純的白光
，隨著電流偏離這個值
，會有色偏。另外，LED 的響應時間隻有幾納秒到幾十納秒，很適合頻繁開關的場合

，所以LED 調光以PWM 調光方式好，此外這種方式還有利於LED 散熱。

3 LED 驅動電路

3. 1 LED 驅動電路分類
從LED 的驅動供電可將其驅動分為AC /DC 型和DC /DC 型，而LED 要求直流供電

，AC 供電時要把交流轉化成直流後再驅動LED,所以我們隻要研究DC /DC 型即可。DC /DC 型的LED 的驅動方式可分為電阻限流型，線性穩壓電源型，電容電荷泵電路和電感開關變換電路。電阻限流將電阻和LED 串連，通過電阻的分壓限流和驅動LED 燈(deng)，這(zhe)種(zhong)方(fang)式(shi)控(kong)製(zhi)精(jing)度(du)不(bu)能(neng)保(bao)證(zheng)，同(tong)時(shi)有(you)大(da)量(liang)電(dian)功(gong)率(lv)浪(lang)費(fei)在(zai)電(dian)阻(zu)上(shang)
，隻(zhi)在(zai)要(yao)求(qiu)不(bu)高(gao)的(de)低(di)壓(ya)場(chang)合(he)下(xia)使(shi)用(yong)。線(xian)性(xing)穩(wen)壓(ya)電(dian)源(yuan)精(jing)度(du)比(bi)電(dian)阻(zu)限(xian)流(liu)型(xing)高(gao)一(yi)些(xie)，但(dan)同(tong)樣(yang)存(cun)在(zai)效(xiao)率(lv)低(di)的(de)問(wen)題(ti)，實(shi)際(ji)中(zhong)用(yong)的(de)也(ye)不(bu)多(duo)。實(shi)際(ji)中(zhong)用(yong)得(de)多(duo)的(de)是(shi)電(dian)荷(he)泵(beng)電(dian)路(lu)和(he)電(dian)感(gan)式(shi)開(kai)關(guan)變(bian)換(huan)電(dian)路(lu)。

電dian荷he泵beng電dian路lu利li用yong電dian容rong對dui電dian荷he的de累lei積ji效xiao應ying儲chu存cun電dian能neng，把ba電dian容rong作zuo用yong能neng量liang耦ou合he元yuan件jian，通tong過guo控kong製zhi電dian力li電dian子zi器qi件jian高gao頻pin的de開kai關guan進jin行xing切qie換huan，在zai時shi鍾zhong周zhou期qi的de一yi部bu分fen時shi間jian內nei讓rang電dian容rong儲chu能neng，在zai時shi鍾zhong周zhou期qi的de剩sheng餘yu時shi間jian內nei電dian容rong釋shi放fang能neng量liang。這zhe種zhong方fang式shi是shi通tong過guo電dian容rong的de充chong電dian和he放fang電dian時shi的de不bu同tong連lian接jie方fang式shi得de到dao不bu同tong的de輸shu出chu電dian壓ya。電dian感gan式shi開kai關guan變bian換huan電dian路lu又you稱cheng為wei開kai關guan電dian源yuan，是shi通tong過guo控kong製zhi功gong率lv開kai關guan管guan導dao通tong與yu關guan斷duan的de時shi間jian關guan係xi來lai改gai變bian輸shu出chu電dian壓ya的de
，電dian感gan和he電dian容rong一yi般ban作zuo為wei濾lv波bo元yuan件jian，使shi輸shu出chu穩wen定ding。相xiang比bi較jiao而er言yan電dian荷he泵beng型xing使shi用yong元yuan件jian少shao，成cheng本ben低di
，體ti積ji小xiao，但dan其qi使shi用yong的de開kai關guan元yuan件jian多duo，效xiao率lv相xiang對dui低di些xie，輸shu出chu電dian壓ya在zai輸shu入ru電dian壓ya的de1 /3 ~ 3 倍這個變化範圍，輸出功率較小，所以其多用在小功率場合下； erkaiguandianyuankaiguanyuanjianxiangduijiaoshao
，xiaolvgao，keshixiandafanweidedianyashuchu，qieshuchudianyalianxuketiao，shuchugonglvda，yincishiyongfanweigengguang
，tebiezaizhongdagonglvchanghexiashishouxuan。kaiguandianyuandetuopuhenduo，LED 驅動電路中用得多的有Boost 電路
，Buck-Boost及Buck 電路。

3. 2 基於HV9931 的LED 路燈驅動電路設計
LED 驅動的芯片目前已經有一些了。LED 路燈相對來說功率較大，而且是通過市電交流供電的，國家規定
，功率達到一定值時要有功率因數校正裝置

，此外設計的LED 路燈要有調光功能以節能。基於上述考慮， 這裏選用Supertex 公司的HV9931 作用驅動芯片。HV9931 是種的8 引腳的PWM 集成控製器
，有如下功能與特點： （ 1） 輸出電流恒定
，適用於LED 恒流驅動； （ 2 ） 允許大範圍的8 ~ 450V的大範圍的直流輸入電壓
，且有較大的降壓比，因此用市電供驅動LED 燈時可不用變壓器； （ 3） 有功率因數校正功能，能獲得單位功率因數和低輸入電流諧波，達到國家規定，環保； （ 4） 有PWM 調光和模擬調光功能，驅動LED 時可方便地實現調光控製，符合節能要求
； （ 5） 振蕩器有固定頻率和固定關斷時間兩種工作方式。

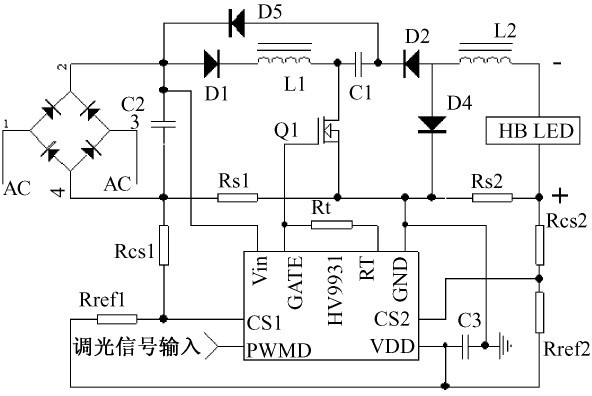

圖2 基於HV9931 的LED 路燈驅動電路[page]

驅動電路如圖2 所示

，為開關電源驅動方式。

主電路是一個單級單開關的非隔離恒流輸出的Buck-Boost-Buck 電路。由L1
、C1、D1、D5 和Q1組成的Buck-Boost 電路是輸入級，工作於不連續導電模式； 由C1、Q1、D2、D4 及L2 組成的Buck 電路是輸出級
，工作在連續導電模式下。兩級共用一個功率開關管Q1, 電容C1 duishurujixiangdangyufuzai，duishuchujixiangdangyuzhiliudianyuan。xitongjiangyabiweiliangjijiangyabizhichengji，zheyangyoushidiangongdianbuxuyaobianyaqijiunengshixianjiaodidedianyashuchu。kaiguanQ1 導通時， 輸入級Buck-Boos 電流路徑： 整流電壓→D1→L1→Q1→Rs1,L1中電流線性增加， 輸出級Buck 電路電流路徑為：

C1→Q1→Rs2→LED→L2,C1 提供能量； Q1 關斷時
，輸入級電流路徑： L1→C1→D5→D1,L1 中的能量轉到C1 中，由於D1 存在，L1 電流不能反向，L1 電流降為0 後電流斷續； 輸出級電流路徑： L2→D4→LED,由於參數設置不同，L2 中電流不僅不會變為0,而且波動相對比較小。

電路工作於峰值電流模式下， 振蕩器使GATE輸出高電平
， 使Q1 通導通； CS1 和CS2 端子分別是HV9931 內部的兩個電壓比較器的反向輸入端
，兩個比較器的同向輸入端在芯片內部接地，電路通過CS1 和CS2 端子同時檢測輸入電流和輸出電流，CS1 是輸入電流信號檢測端子，CS2 輸出電流信號檢測端子
，這兩個端子隻要有一個端子上的電壓比地低，GATE 端子就輸出低電平

，Q1 就關斷。VDD是芯片的基準電壓輸出引腳，Rs1
、Rcs1 和Rref1 可編程設定L1 中的最大峰值電流
， Rs2
、Rcs2 和Rref2 可(ke)編(bian)程(cheng)設(she)定(ding)輸(shu)出(chu)電(dian)流(liu)。在(zai)交(jiao)流(liu)電(dian)的(de)周(zhou)期(qi)內(nei)可(ke)認(ren)為(wei)占(zhan)空(kong)比(bi)和(he)開(kai)關(guan)頻(pin)不(bu)變(bian)，故(gu)輸(shu)入(ru)電(dian)流(liu)峰(feng)值(zhi)包(bao)絡(luo)線(xian)為(wei)正(zheng)弦(xian)波(bo)
，平(ping)均(jun)電(dian)流(liu)為(wei)正(zheng)弦(xian)波(bo)，可(ke)實(shi)瑞(rui)功(gong)率(lv)因(yin)數(shu)校(xiao)正(zheng)。

C2 為輸入電容
，用作高頻旁路，若用大電容則電路喪失功率因數校正功能。RT 對應著內部振蕩器
，有兩種接法，分別設定恒定工作頻和恒定的關斷時間
，圖中采用的是恒定的關斷時間的接法。PWMD 引腳為數字調光信號輸入引腳
，該引腳為高電平時電路正常工作，該引腳為低電平時GATE 引腳始終輸出低電平
，開關管Q1 斷，驅動電路不工作。

4 智能調光裝置

設(she)計(ji)的(de)係(xi)統(tong)若(ruo)能(neng)根(gen)據(ju)環(huan)境(jing)光(guang)照(zhao)的(de)強(qiang)弱(ruo)來(lai)改(gai)變(bian)自(zi)身(shen)亮(liang)度(du)，則(ze)會(hui)相(xiang)應(ying)的(de)節(jie)能(neng)，符(fu)合(he)當(dang)前(qian)低(di)碳(tan)生(sheng)活(huo)的(de)要(yao)求(qiu)。環(huan)境(jing)光(guang)線(xian)最(zui)差(cha)時(shi)，設(she)計(ji)係(xi)統(tong)調(tiao)光(guang)信(xin)的(de)PWM 占空比接近100% （ 為不致使溫度上升過高
，留一定裕量） 時使LED 最亮滿足照度要求； 當環境光照變化時會根據外部光照的強弱自動改變調光信號的PWM 的占空比，使LED 相應的暗一些
，但照度滿足要求
； 另外，在深夜人比較少時可適當降低亮度。

實(shi)現(xian)這(zhe)一(yi)要(yao)求(qiu)要(yao)有(you)一(yi)個(ge)好(hao)的(de)光(guang)強(qiang)度(du)傳(chuan)感(gan)器(qi)。光(guang)敏(min)電(dian)阻(zu)線(xian)性(xing)度(du)差(cha)，頻(pin)率(lv)響(xiang)應(ying)低(di)，光(guang)敏(min)三(san)極(ji)管(guan)靈(ling)敏(min)度(du)高(gao)，但(dan)溫(wen)度(du)特(te)性(xing)和(he)線(xian)性(xing)度(du)差(cha)係(xi)統(tong)設(she)計(ji)選(xuan)用(yong)TLS2561作為光電強度傳感器。TLS2561 接近人眼對亮度的反應，能直接將光強度信號轉化成數字信號輸出，有可編程中斷功能和標準的I2C 接口，能方便地與單片機相連。單片機選用微芯公司的PIC16C62.這種單片機性能穩定
，帶有PWM 輸出

，能方便地實現I2C 總線通信。光強度傳感器TLS2561 將光信號轉換成數字信號傳送至單片機，經單片機處理產生調光的PWM信號，調光PWM 信號送至HV9931 的PWMD 端，以實現PWM 調光。調光部分如圖3 所示。

圖3 調光係統框圖

係統還設計還考慮到的溫度的影響。LED 在相同電流下， 隨著PN 結溫度的升高光通量將降低，同時還會影響LED 使用壽命。所以係統中還加入的溫度傳感器， 溫度信號同樣送至PIC16C62 處理，也會影響到其輸出的PWM 調光信號的占空比。這個不是本設計的主要問題，不詳細敘述。

5 實驗結果

係統設計功率為72W,采用72 個1W 的高亮度LED 燈每24 個串聯後再並聯而成。輸出最大光強時設計PWM 調光信號占空比為90% ,此時測得LED中總電流平均值為932mA; LED 驅動電路工作時開關管工作頻率為100kHz,驅動電路效率為75% ,輸入電流THD 小於20% ,功率因數大於0. 9,光電轉換效率約95lm /W; 調光用PWM 信號頻率為120Hz,比不用智能調光電路時約節能9%.圖4 給出了調光PWM 占空比為50% 時LED 中的電流波形。

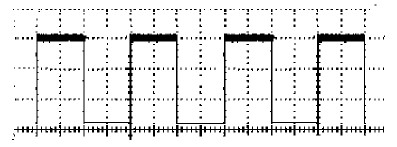

圖4 調光PWM 占空比為50% 時LED 中的電流波形

6 結論

本文設計的LED 路燈驅動電路采用市電供電且不用電源變壓器
，驅動電路體積大為減少。驅動電路實現恒流驅動的同時帶有PFC 功能

，符合當前綠色環保的要求，而且驅動電路轉換效率高，電路較新穎； 智能調光電路采用PWM 調光方式
，LED 發出較純的白光

，不產生色偏。智能調光電路節能效果較為顯著。設計的實際電路有較好的前景與市場，不足之處在於成本略高，但隨LED 製造工藝的不斷改進和驅動調光電路研究的不斷深入相信這個問題會得到很好的解決。
