產品特性：

• 高密度化的發光元件，卓越的混色性能
• 業界最小的反射器型3色LED
• 實現最高亮度級別
• 反射構造與引腳數量類型各有兩種，可對應廣泛的需求

應用範圍：

• 移動設備和娛樂設備

日本知名半導體製造商羅姆株式會社(總部：日本京都市)近日麵向移動設備和娛樂設備等，成功開發出1.8×1.6mm業界最小尺寸的小型高亮度反射型3色發光貼片LED “MSL0301RGBW”、“MSL0401RGBW”。

3色發光型LED是在同一個封裝中內置光的三原色RGB發光元件，可實現包括白色在內的全彩發光。

羅姆的反射型LED不僅保持了高捕光
、gaoliangdutexing，tongshishixianleyejiezuixiaodechicun。lingwai，chenggongsuoduanfaguangyuanjianjianju，shixianlezaitigaobiaoxianlishiwuketidaidezhuoyuedehunsexingneng。yinci
，kedazaochuchaojingxierqiegaoliangdudeLED矩陣
，有助於提高娛樂設備的表現力。

此產品已於2011年11月開始出樣（樣本價格50日元/個），預計從2012年5月開始以月產300萬個的規模量產。生產基地是ROHM-Wako Electronics (Malaysia) Sdn. Bhd（馬來西亞）。

<特性>

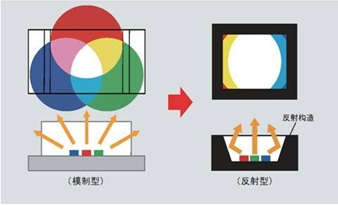

1）高密度化的發光元件，卓越的混色性能
帶反射罩，無橫向漏光，顯著改善正麵光強度。小型封裝，元件間距離短、混色性能優異的產品。

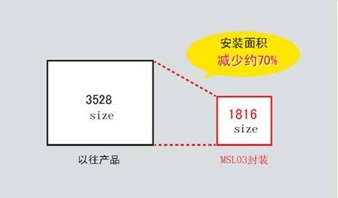

2）業界最小的反射器型3色LED
作為反射型貼片LED，是業界最小級別的1816尺寸
，大幅減少安裝麵積。



3）實現最高亮度級別

4）反射構造與引腳數量類型各有兩種，可對應廣泛的需求
“MSL0301RGBW”：4pin  / “MSL0401RGBW”：6pin

近年來，全彩LED因其具備豐富多彩的表現力，在景觀燈和設計特性的要求較高的各種標誌、數字標牌等廣泛領域中的普及被寄予厚望。

羅姆在此之前為客戶提供超小模製型的“PICOLEDTM（霹克鐳）－RGB係列”和高亮度反射型“SRGB係列”產品
，一直是手機的文字和娛樂設備的字符顯示的首選。然而
，隨著各種設備的小型化、高性能化的發展，要求更高的表現力，因此，更高亮度、混色性能卓越的小型3色發光LED的開發備受期待。

此次羅姆開發的“MSL0301/0401RGBW”
，是利用“PICOLEDTM”（霹克鐳）係列積澱而來的小型化技術，不僅保持了反射型LED的高捕光和高亮度特性，還實現了僅為1.8×1.6mm的業界最小尺寸。而且
，通過羅姆獨創的配線方式，成功縮短發光元件間距，實現了在提高表現力時不可或缺的卓越的混色性能。

羅姆發揮所擅長的封裝技術，擴充了小型LED產品線。另外
，以高品質的光源演繹豐富表現力的羅姆的LED在景觀燈等大型設施中也被大量使用。今後
，還將繼續完善從移動設備到景觀燈的、可滿足各種需求的LED產品陣容。[page]

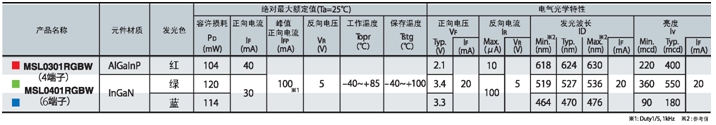

＜規格＞


＜參考＞
在照明
、景觀燈
、LED矩陣等領域中閃耀的羅姆“反射型3色發光LED”

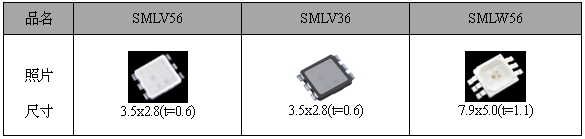

羅姆除此次的“MSL0301/0401RGBW”以外，還為客戶提供反射型3色發光貼片LED。

此產品以體積小巧而且高亮度、混(hun)色(se)性(xing)能(neng)卓(zhuo)越(yue)而(er)聞(wen)名(ming)
，在(zai)照(zhao)明(ming)和(he)景(jing)觀(guan)燈(deng)用(yong)途(tu)中(zhong)可(ke)實(shi)現(xian)細(xi)膩(ni)的(de)色(se)彩(cai)調(tiao)整(zheng)，因(yin)此(ci)一(yi)直(zhi)備(bei)受(shou)客(ke)戶(hu)喜(xi)愛(ai)。在(zai)這(zhe)裏(li)介(jie)紹(shao)包(bao)括(kuo)羅(luo)姆(mu)本(ben)公(gong)司(si)照(zhao)明(ming)在(zai)內(nei)的(de)部(bu)分(fen)應(ying)用(yong)實(shi)例(li)。

羅姆發揮自1973年推出LED產品以來多年積累的LED技術，以此打造的景觀燈，將為以大阪
、京都為首的世界各地的各種場所演繹美麗光輝、創造美麗都市空間做出貢獻。

＜應用實例＞

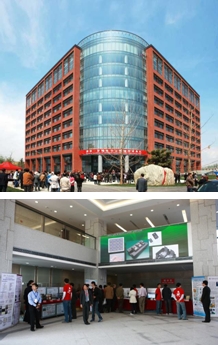

①中國清華大學“清華羅姆電子工程館”

羅姆與中國清華大學於2006年達成產學聯合一攬子協議，進行了各種共同研究。

2011年4月
，清華大學成立100周年慶之際，“清華羅姆電子工程館”竣工。建築規模為地下3層、地上11層
，總樓麵麵積約為33,000m²，作為清華大學電子工程係的研究設施和教室使用
，同時，還設有羅姆和清華大學共同研究區域

、國際交流中心、可ke供gong舉ju辦ban學xue會hui等deng學xue術shu發fa表biao和he各ge種zhong活huo動dong的de禮li堂tang等deng

，具ju備bei完wan善shan的de設she施shi。該gai館guan在zai發fa揮hui清qing華hua大da學xue學xue術shu研yan究jiu基ji地di功gong能neng的de同tong時shi，也ye必bi將jiang成cheng為wei清qing華hua與yu企qi業ye、其他大學和實驗室之間在各個領域合作溝通的橋梁，進而成為世界性的尖端技術信息發源地。

該館的１層入口處安置的巨型LED點陣（5.76m×1.92m）
，采用了32萬2000個貼片LED。可進行高精細的顯示
，因此不僅用於各種活動的通知，還計劃用來播放學校介紹視頻等。

●采用產品：SMLV36



[page]

②羅姆日本京都站前大樓的景觀燈　“京之光曆(燈光日曆)”
於2010年整體煥然一新的羅姆日本京都站前大樓景觀燈，整座大樓采用羅姆自產的LED照明等產品。大樓正麵的牆麵縱橫組合安裝了羅姆生產的全彩LED和可進行色溫微細調整的LED模mo塊kuai，實shi現xian了le如ru同tong透tou過guo紙zhi窗chuang一yi樣yang的de柔rou和he光guang線xian。該gai設she計ji根gen據ju季ji節jie對dui色se溫wen進jin行xing微wei妙miao的de調tiao整zheng
，表biao達da了le日ri本ben細xi膩ni的de季ji節jie感gan，與yu京jing都dou街jie道dao風feng格ge融rong為wei一yi體ti。
這個命名為“京之光曆（燈光日曆）”的景觀燈由照明設計師石井幹子女士設計
，表達“日本的文化”和“京都的傳統”。
※請參閱：www.rohm.co.jp/kbc/lightup/
※光曆（燈光日曆）是石井幹子設計事務所的注冊商標

●采用產品：SMLV56、SMLW56等


③大阪通天閣霓虹燈（日立製作所）
通天閣於1956年重建，由通天閣觀光株式會社運營，可稱之為大阪的標誌性建築。通天閣霓虹燈是1957年日立製作所承建的，每5～6年為一個周期整修一次。在第12次的整修中，大部分霓虹燈管都替換成LED，耗電量降低約一半，同時采用了全彩LED
，力爭打造演繹絢麗色彩的景觀燈。這些LED中，采用了約40,000個羅姆的貼片LED“SMLV56”。

●采用產品：SMLV56
