當電池電壓為 1.5V 時，非穩態電路的振蕩頻率為 1/TO

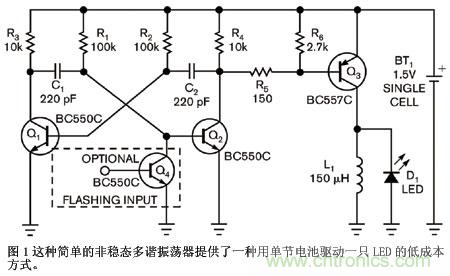

，其中：TO=TL+TH，而TL≈0.76R2C2 和 TH≈0.76R1C1，其中 TO 是時間，TL 是導通時間，而 TH 是截止時間。采用圖 1 中的元件值時，頻率與占空比大約分別是 28.5 kHz 和 50%。在導通期間，晶體管 Q3 導通

，而電感 L1 開始以恒定電壓充電，因此其電流線性地上升至一個峰值，該值如下式所示：IL1PEAK=[(VBAT–VCESATQ3)/L1]×TL，其中 IL1PEAK 是 L1 的峰值電流
，VBAT 是電池電壓，而 VCESATQ3 是 Q3 的集電極-射極飽和電壓。在截止期間，Q3 截止，而電感電壓極性反轉，使 LED 正偏，電感以恒定電壓通過 LED 放電
，電壓大致等於 LED 的正向電壓，而電流則斜降到零。

由於這個循環高速重複
，因此 LED 看起來是穩定發光。LED 的亮度取決於自己的平均電流，它與峰值電流成正比。LED 的電流大致是一個三角波
，由於 Q3 的截止時間有限，其峰值電流約等於電感的電流
，可以簡單估算出平均電流：ILEDAVG≈(?)×IL1PEAK×(TDIS/TO)，其中 TDIS 是電感 L1 通過 LED 的放電時間，這個值可以從 L1 的放電斜率大致估計出來，為 VLED/ L1
，VLED 是 LED 的電壓。

如要控製 LED 的亮度
，可以改變電感的值來增加或減小電感的峰值電流
，電感修改範圍為 100 至 330 ?H，這樣就針對所采用的 LED 型號實現了最佳亮度。但是，L1 的充電斜率總是小於放電斜率，並且由於 TL 等於 TH

，L1 有足夠的時間完全放電。當它下一個循環充電時

，其電流循環總是從零開始。如果不是這種情況（例如 TH 降得過大），每個循環的電感電流都會增加到 Q3 脫離飽和時為止，而由於最終電流值依賴於 Q3 的直流增益，因此變得無法預測。用一個低頻門控信號驅動可選晶體管 Q4 的基極，該電路可使 LED 閃爍。

沒有一個元件是關鍵性元件
，比如說
，可以使用任何小信號晶體管。但可能情況下，盡量為Q3 選擇一個有高直流增益和低集射飽和電壓的 PNP 晶體管，以獲得最佳效率。另外
，注意峰值電流不要使 L1 飽和，並且不會超過 Q3 和 LED 的最大額定峰值電流。非穩態電路可在低至 0.6V 電源下開始工作，但 LED 不發光，當電源電壓超過 0.9V 時發弱光。當電源電壓超過 1V 時

，LED 有充足的亮度，不過這要稍稍取決於 LED 的正向電壓。
