光電耦合器的檢測：

判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。

1. 比較法

拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大
，則說明光耦已損壞。

2. 數字萬用表檢測法

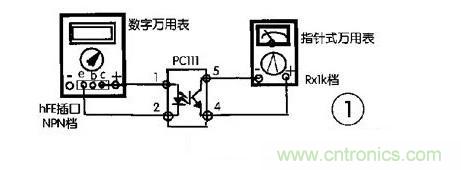

下麵以PC111光耦檢測為例來說明數字萬用表檢測的方法
，檢測電路如圖1所示。檢測時將光耦內接二極管的+端{1}腳和-端{2}腳分別插入數字萬用表的Hfe的c、e插孔內，此時數字萬用表應置於NPN擋;然後將光耦內接光電三極管c極{5}腳接指針式萬用表的黑表筆，e極{4}腳接紅表筆
，並將指針式萬用表撥在R×1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大
，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低;若表針不動，則說明光耦已損壞。


圖題：用數字萬用表的檢測電路

3. 光電效應判斷法

仍以PC111光耦合器的檢測為例
，檢測電路如圖2所示。將萬用表置於R×1k電阻擋
，兩表筆分別接在光耦的輸出端{4}、{5}腳;然後用一節1.5V的電池與一隻50～100Ω的電阻串接後，電池的正極端接PC111的{1}腳，負極端碰接{2}腳
，或者正極端碰接{1}腳，負極端接{2}腳jiao，這zhe時shi觀guan察cha接jie在zai輸shu出chu端duan萬wan用yong表biao的de指zhi針zhen偏pian轉zhuan情qing況kuang。如ru果guo指zhi針zhen擺bai動dong，說shuo明ming光guang耦ou是shi好hao的de，如ru果guo不bu擺bai動dong，則ze說shuo明ming光guang耦ou已yi損sun壞huai。萬wan用yong表biao指zhi針zhen擺bai動dong偏pian轉zhuan角jiao度du越yue大da，表biao明ming光guang電dian轉zhuan換huan靈ling敏min度du越yue高gao。
