現在很流行汽車表情儀（16×16的LED陣列），淘寶上
，固定幾個表情的（非陣列）要150左右，可以自定義表情的，16×16的要200多小300塊。感覺自己DIY一個成本很低，於是先做一個8×8的表情矩陣，汽車上裝著太小了，可以放在上班時候的工位上。

一般控製LED陣列的話，每一片8×8的陣列，使用一片max7219（約5元1片，美信公司的芯片都是很貴的）矩陣控製，或者使用兩片 74HC595鎖存器（約0.5元1片）。我買好了兩片74HC595
，不過想到一片8×8的陣列理論上應該可以直接使用一個89c51來控製（89c51有32個數據腳，arduino腳不夠），仿真實驗成功
，省下了1塊錢（2片595），哈哈。下麵是成品圖及我錄的視頻
，我自己畫了6個圖切換。你發揮想象
，可以做出更多的圖來。我斷斷續續地在2天時間裏抽時間把它做出來的（仿真實驗和原理圖我在N天前就已經做好了。本次DIY手工實際估算花費焊接40分鍾
，調試1小時）。

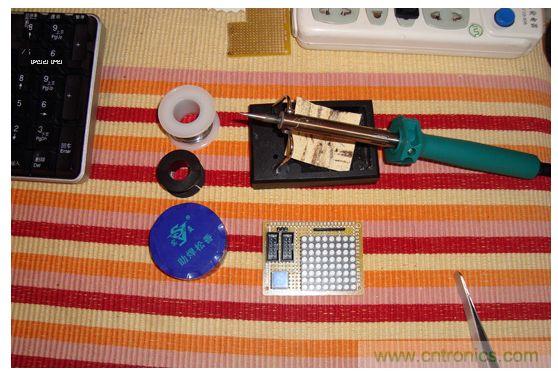

1

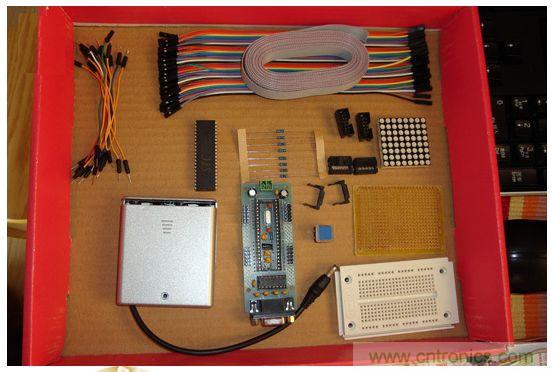

、工具和材料

○ 8x8 LED陣列

，淘寶購得，單價4.7元（後來在diytrade.com上發現，一次性買32片的話
，隻需要0.7元一片）
；

○ STC89C52RC單片機一片， 淘寶購得，單價3.7元
；

○ 51最小係統板一個
，淘寶購得，單價3.9（此為虧本賺信用價
，現在賣家已經漲價到9.9元。另有5.8元價格的，小一些，沒有串口和 232芯片
，做工也差一個級別。不如買9.9元的係統劃算。）；

○ 洞洞板一片，淘寶購得，單價0.4元
；

○ 點觸開關一個，淘寶購得價格0.4元（一定要買帶蓋子的，手感要好很多）
；

○ FC插頭
，淘寶購得，10套價格2.5元。本實驗需用掉4套插頭，2套插座

；

○ FC線，淘寶購得，100cm價格5元，本實驗用掉了9厘米和11厘米各一段；

○ 200歐排阻一枚，淘寶購得

，單價0.4元（圖片中為8枚單阻，淘寶買，100枚價格1元。手頭正好有個排阻
，可以少焊7個腳，用上了）
；

○ 電池盒及1.2V電池四枚，自有；

○ 維修線，淘寶購得，20米價格2元（圖中黑色圈的那個。就是很細的漆包線，當電線用）；

○ 排針3P，淘寶購得，40P價格0.25元（上圖中沒有）；

○ 40歐電阻一枚，自有
，購買的話100枚1元（上圖中沒有

，調試過程中發現需要降壓，不然低電平不夠低，不亮的點會有漏光）

[page]

必備工具：

● PC機；

● 電烙鐵
；

● 焊錫

；

● 鬆香；

● 萬用表；

● 鑷子

調試用：

● 單片機開發板（兼燒錄器）170元；

● 麵包板4元；

● 麵包線70條6.5元；

● 杜邦線（彩色排線）40條6元

2、在仿真軟件上搭建原型,寫程序代碼，調試。

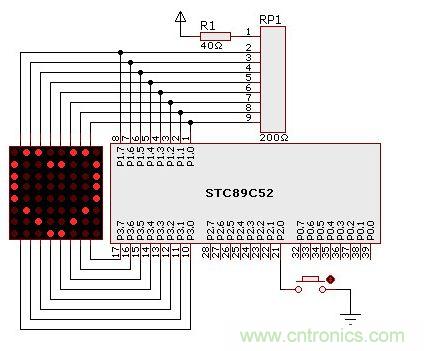

● 仿真實驗原理圖。

● 我使用的是proteus，點擊 這裏 下載源代碼包

，裏麵有仿真實驗文件(.dsn)。如果你直接下載我的實驗源代碼包
，此步驟就可以省略，直接燒錄martrix_pure.hex到單片機裏就可以了。

3
、用萬用表測量陣列的引腳
，確定接線方式。

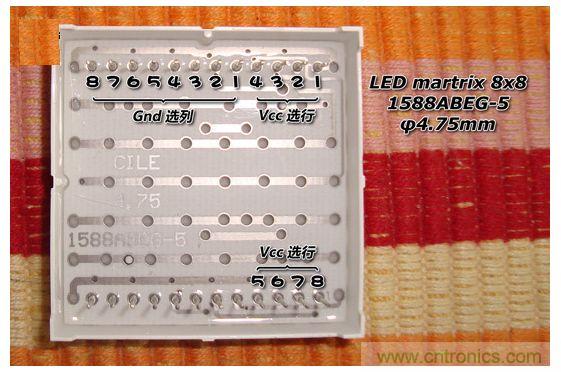

● 如果你買的也是1588abeg的話
，上圖是我量好的說明書。

● 如果你使用萬用表的二極管檔來量這個陣列的話
，vcc表示紅表棒，gnd表(biao)示(shi)黑(hei)表(biao)棒(bang)。萬(wan)用(yong)表(biao)的(de)表(biao)棒(bang)接(jie)觸(chu)到(dao)相(xiang)應(ying)的(de)管(guan)腳(jiao)的(de)時(shi)候(hou)，選(xuan)中(zhong)的(de)某(mou)行(xing)某(mou)列(lie)就(jiu)會(hui)亮(liang)起(qi)來(lai)。陣(zhen)列(lie)顯(xian)示(shi)通(tong)常(chang)是(shi)使(shi)用(yong)行(xing)掃(sao)描(miao)或(huo)列(lie)掃(sao)描(miao)。形(xing)象(xiang)點(dian)解(jie)釋(shi)掃(sao)描(miao)：假設先給陣列右上角的1接上vcc
，然後，為左上角1到8腳分別接上vcc和gnd。如果接的是gnd
，那和vcc就型成了回路，第1行的某個點這亮了起來。這個過程叫掃描一行。接下去掃描第2行
，第3行··· 如果一秒鍾超過30次全屏掃描的話，人眼就能看到靜止的圖象了。因為買到的陣列和仿真器裏的陣列轉了90度，所以實質上，本實驗使用的是列掃描。^_^

● 如果你買的陣列是帶說明書的，此步驟可以省略。
[page]

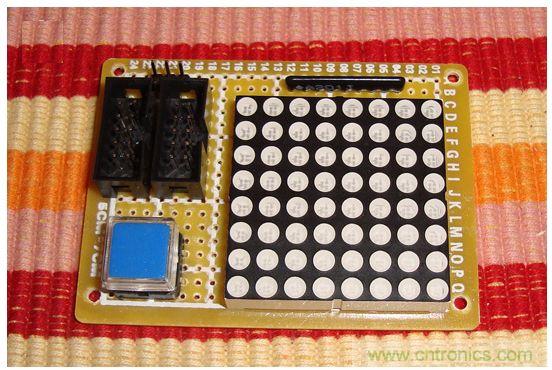

4、選擇一個最順眼的方式擺放元件。

● 把元件都堆到板子上，布一下局
，看怎麼排放比較漂亮。

5
、對照仿真實驗的原理圖
，用線焊接。

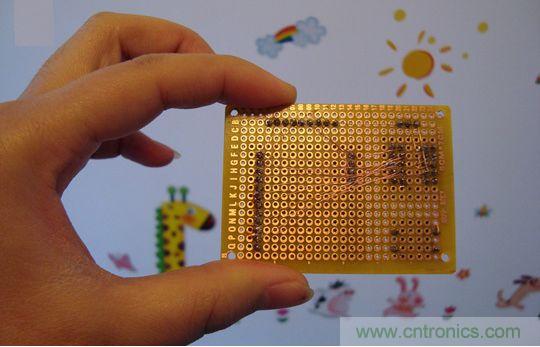

● 用老虎鉗把FC線做好
，9cm和11cm各做一條。焊接的時候我使用的是線徑0.1mmdedianqiweixiuxian
，buyongguaqi，laotiekeyizhijiebaqipitangdiao，zhijiehanjiuxingle。youyuwodebujuyuanyin
，zhelijiaochadexianfeichangduo。yongzhezhongxianhanbijiaokunnan，rouyankanbuchushibushiqipibeitangdiaole，yibudangxinjiuhuibalianggenxianduanluzaiyiqile。nikeyixuanzeshiyongdaipidedianxian，huozhijieshiyongFC排線來焊接
，以免象我這樣。焊了好久才算成功。（或者把那兩個FC頭子放到下圖左邊
，線的情況就會好很多了。我在焊線前，先把元件都焊在板子上了

，沒法拆下來，隻能硬著頭皮焊了。）
[page]

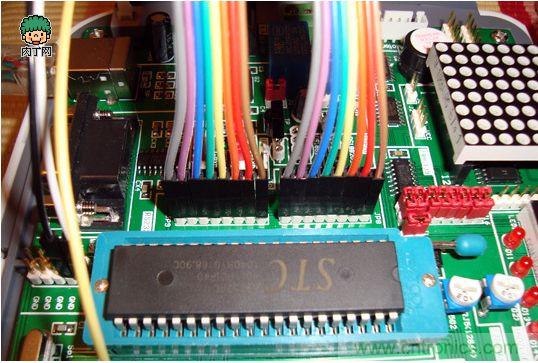

6 、連上開發板，為單片機燒錄程序，調試。

● 如果你燒錄我的hex文件，你可以省略調試步驟，直接燒錄就可以了。

● 如果你沒有51開發板，沒關係

，淘寶上買一條USB轉232線，接上原件清單裏的這個最小係統，使用STC公司官方的燒錄程序就可以直接燒錄了。由於仿真軟件裏的原件電氣性能都是無窮強大的（不會擊穿，沒有漏洞電壓，低電平是絕對的0，高電平是標準的3.3或5V）
，所以在實際應用的時候，需要計算LED的壓降
，加一些外圍元件。另外調試的時候還可能發現其它問題，然後，修BUG吧。

[page]

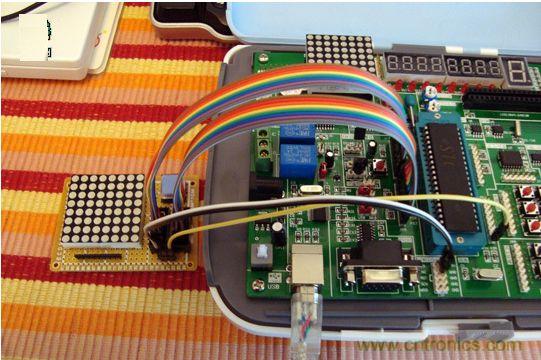

● 調試連接杜邦線的時候，推薦使用 棕1紅2橙3黃4綠5藍6紫7灰8白9黑0 的順序接線
，這樣方便查看。色環電阻電感也是按這個色碼順序排列的。

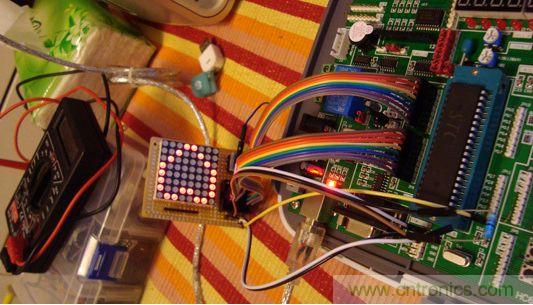

● 程序燒錄後會自動執行，看，漂亮的圖顯示出來了。調試後我發現電源上要串一個40歐的電阻進行壓降，下圖右下角一個藍色的電阻，是42歐。原理圖裏我已經補上啦。

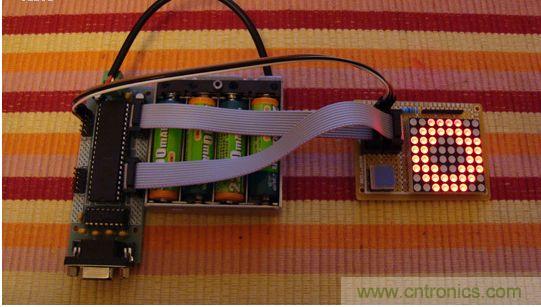

7 、把單片機從開發板上拿上來，插在小係統上，完成。

● 板子上多了一個42歐的電阻
，原料清單裏有，上麵的圖片裏都沒有。

完成啦！
