LED漏電的原因

在導讀部分
，羅列了一些人給出的造成LED漏電的原因。根據本人多年處理LED問題及使用LED的經驗
，本人認為
，在目前，最可能導致LED發生漏電的主要原因排序應該如下：
(1)芯片受到沾汙 (——最主要、高發問題)
(2)銀膠過高
(3)打線偏焊
(4)應力
(5)使用不當
(6)晶片本身漏電
(7)工藝不當
，使得芯片開裂
(8)靜電
(9)其它原因

1. 芯片受到沾汙引起漏電

LED芯片是非常小的，灰塵等易對它產生遮蔽作用，最重要的是灰塵
、水汽、各種雜質離子會附著與芯片表麵，不僅會在表麵對芯片內部產生作用，還會擴散進入芯片內部產生作用。比如，銅離子、鈉na離li子zi都dou很hen容rong易yi擴kuo散san進jin入ru半ban導dao體ti材cai料liao中zhong
，非fei常chang微wei小xiao的de數shu量liang就jiu可ke以yi使shi半ban導dao體ti器qi件jian的de性xing能neng嚴yan重zhong惡e化hua。對dui於yu半ban導dao體ti器qi件jian的de製zhi造zao
，通tong常chang都dou要yao求qiu有you淨jing化hua等deng級ji非fei常chang高gao的de潔jie淨jing廠chang房fang。可ke以yi考kao察cha一yi下xiaLED封裝廠

，上千家之中有幾家的廠房能有什麼樣的潔淨等級?絕大多數都是能與大氣直接相通的房間，根本談不上淨化。雖然有人會說，“我們的廠房沒有灰塵，很潔淨”
，可是，潔淨程度不是用眼睛來看的!yanjingshigenbenkanbudaoxinpianshengchanhefengzhuangyaoqiudejiejingchengdude，bixushiyongzhuanmendeyiqilaijiance。bujinjinyaoqiuchangfangyaodadaoyaoqiudejiejingdu，duishejidaoxinpianluoludegongxu
，gongzuorenyuanyaochuanjinghuagongzuofu，daigongzuomao，daikouzhao，gongzuorenyuanbuxutuhuazhuangpindeng。zhexiegeyankeshengchantiaojian
，muqianduiLED封裝廠來講，不是想不到，就是不願做。不願做的原因非常簡單
，成本上的增加無法接受——競爭太激烈。封裝廠房達不到要求的潔淨程度，那麼
，LED的質量問題就來了。

早期的LEDxinpianyijixianzaihenduochangjiadexinpian，doumeiyouzaixinpiandecemianzuobaohuceng。xianzaiguowaiyixiexinpianchangshangyijingkaishizaixinpiandecemianzuobaohucengle。danshi，xianzaidebaohucengyibanshicaiyongeryanghuaguicailiao，erqiehouduhenbo，baohunenglishiyouxiande。zaijiejingduhenchadefengzhuangchang，rengranhuiyouyuzhanwuzaochengloudianxianxiang。

1.1 芯片側麵沒有做鈍化

很多芯片由於各種因素

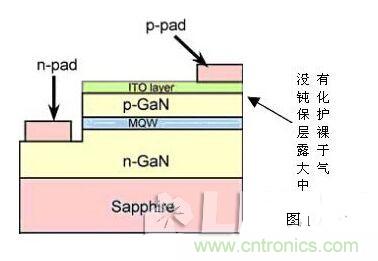

，沒有對芯片的側麵做鈍化保護，使得芯片劃片後，PN結在側麵裸露於空氣中。如圖1所示。

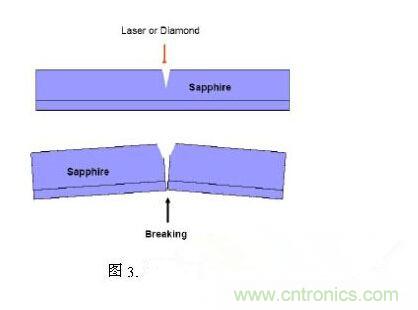

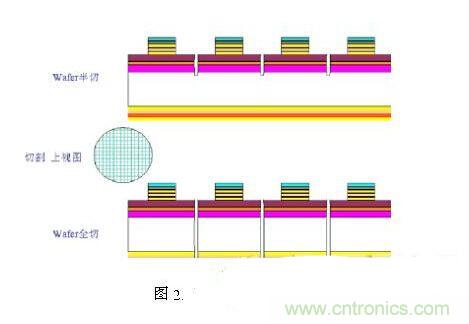

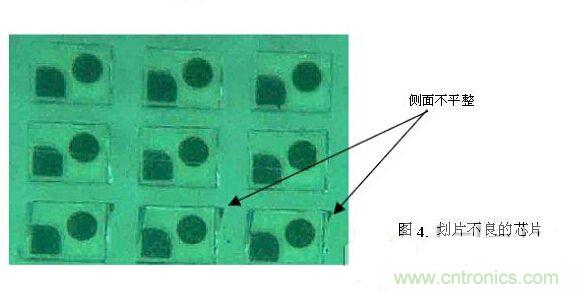

以前未作側麵鈍化的圓片，劃片方法見圖2和圖3.從圖4duishijixinpianbaozhuangdezhaopianshangjiukeyizhengmingxinpiancemianshibuzuodunhuade。yinweicongzhaopianshangkeyikandao，xinpiancemianjibuguizheng。weishenmezheyangxinpianhaikeyichuchangne?因yin為wei，在zai芯xin片pian廠chang裏li
，側ce麵mian即ji使shi沒mei有you保bao護hu層ceng，由you於yu廠chang房fang的de潔jie淨jing度du高gao，加jia之zhi裸luo露lu時shi間jian不bu長chang
，側ce麵mian還hai沒mei有you受shou到dao沾zhan汙wu，所suo以yi測ce量liang是shi沒mei有you漏lou電dian的de，就jiu將jiang它ta們men出chu廠chang了le。
為什麼這樣的狀況就會造成漏電呢?下麵就要從微觀結構上來講講了。
[page]

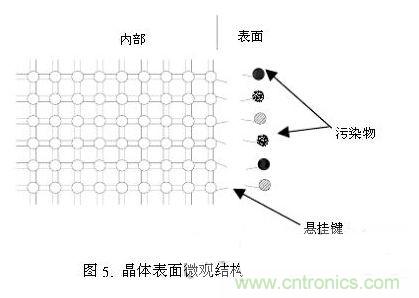

圖5是一個晶體表麵處的微觀結構示意圖。表麵處原子外層電子數不飽和
，存在懸掛鍵。這些懸掛鍵形成表麵態能級
，引起漏電【3】【4】。而且，這些懸掛鍵非常有活性，很容易吸附其它分子
、原子和離子。所吸附的雜質發生電離，直接就形成了電流通道。這個電流通道相當於給PN結並聯了一個電阻。
這種表麵沾汙造成的漏電及短期失效問題，早已被半導體元器件製造行業認識

，並通過製作保護層來加以解決。

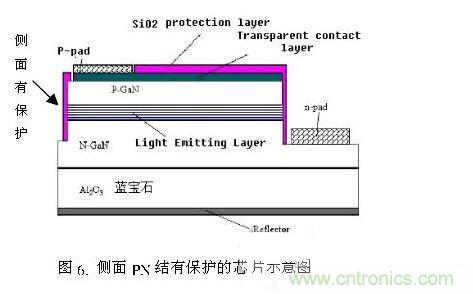

1.2 芯片側麵有保護層

現在有些LED芯片廠在芯片側麵也做上了二氧化矽保護層。但是
，即使是PN結jie端duan麵mian上shang有you二er氧yang化hua矽gui保bao護hu層ceng，由you於yu製zhi造zao方fang麵mian的de原yuan因yin，在zai二er氧yang化hua矽gui中zhong可ke能neng會hui有you可ke移yi動dong的de離li子zi存cun在zai。在zai封feng裝zhuang廠chang的de不bu潔jie淨jing環huan境jing中zhong，還hai會hui收shou到dao沾zhan汙wu。所suo以yi，沒mei有you良liang好hao的de二er氧yang化hua矽gui生sheng產chan工gong藝yi，沒mei有you達da到dao潔jie淨jing等deng級ji的de封feng裝zhuang廠chang房fang，LED封裝後出現漏電的幾率仍然是很高的。

二氧化矽層中的可移動離子移動到半導體材料表麵
，可能使P型材料表麵產生耗盡層，嚴重的發生反型,從而發生漏電。

在(zai)通(tong)常(chang)的(de)矽(gui)半(ban)導(dao)體(ti)器(qi)件(jian)製(zhi)造(zao)中(zhong)，為(wei)了(le)解(jie)決(jue)二(er)氧(yang)化(hua)矽(gui)的(de)問(wen)題(ti)，一(yi)般(ban)會(hui)在(zai)芯(xin)片(pian)功(gong)能(neng)製(zhi)造(zao)完(wan)畢(bi)後(hou)，再(zai)增(zeng)加(jia)一(yi)層(ceng)鈍(dun)化(hua)層(ceng)。現(xian)在(zai)常(chang)用(yong)的(de)是(shi)氮(dan)化(hua)矽(gui)材(cai)料(liao)。這(zhe)樣(yang)會(hui)大(da)大(da)提(ti)高(gao)半(ban)導(dao)體(ti)器(qi)件(jian)的(de)穩(wen)定(ding)性(xing)和(he)可(ke)靠(kao)性(xing)【5】【6】。這些不是本文討論的內容
，提及它隻是提醒大家，在LED中
，雖然有二氧化矽保護層
，但後期不注意保潔，還是會有漏電問題的。
對於二氧化矽中含可移動離子及沾汙對漏電的更詳細的分析，讀者可以參考有關半導體的資料，如半導體物理、晶體管原理、半導體器件製造工藝等書籍。

1.3 沾汙漏電的表現

晶體管的漏電，可能是PN結製造不良產生，也可能是沾汙造成。通常，PN結不良或受損產生漏電是不可恢複的

，具有正
、反向漏電狀況基本相同的特征
，而且常表現為完全穿通。沾汙造成的漏電
，觀察其伏安特性，通常有多種表現，如：正
、反向漏電的伏安特性曲線不同;反向擊穿電壓蠕變;正向伏安曲線蠕變;嚴重的也會表現出正、反向都是穿通的狀況等。沾汙漏電還表現出不穩定性，某些狀況下，漏電狀況還會暫時恢複正常，即暫時不漏電。

下麵通過一些實例來看看沾汙對LED帶來的漏電表現。
實例一：被反向電壓擊正常的LED

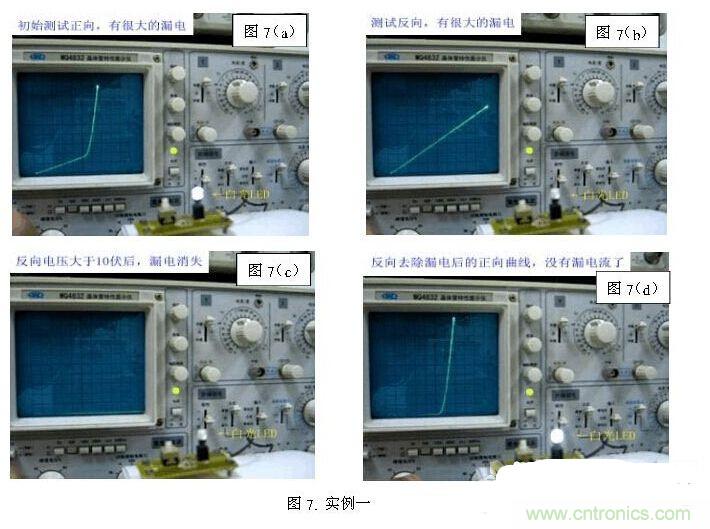

白光LED，測試正向時，有漏電，見圖7(a)。測反向時


，在反向電壓小於某個值時，可以看到有很大的漏電，圖7(b)中的反向電壓為10V。當著反向電壓繼續增大時
，漏電突然消失，呈現不漏電的狀況。圖7(c)中漏電消失時的發現電壓約大於10V。此時再測試正向伏安特性，可以看到，漏電完全消失，LED恢複正常。見圖7(d)。但是
，這種恢複正常是暫時的，放置一段時間後，LED又會出現漏電。測試時，還會重複上述過程。

從正、反向的漏電曲線看
，它們的漏電程度是不同的。
這種反向電壓擊正常的現象，分析為外加電場使得沾汙離子的再分布，使其遠離PN結端麵區域。因而使得PN結端麵恢複正常。但是放置一段時間，由於溫度的變化，或在正向電壓作用下
，沾汙離子又會遷移到PN結端麵附近
，重新造成漏電。
[page]
實例二、反向電流蠕變
，較高反電下漏電消失。
讀者可以先看一下附件1的實測視頻——反向電壓擊正常的LED。
在(zai)此(ci)示(shi)例(li)中(zhong)可(ke)以(yi)看(kan)到(dao)，在(zai)施(shi)加(jia)反(fan)向(xiang)電(dian)壓(ya)時(shi)，隨(sui)著(zhe)電(dian)壓(ya)的(de)升(sheng)高(gao)，反(fan)向(xiang)電(dian)流(liu)忽(hu)大(da)忽(hu)小(xiao)，即(ji)發(fa)生(sheng)蠕(ru)變(bian)現(xian)象(xiang)。當(dang)著(zhe)反(fan)向(xiang)電(dian)壓(ya)高(gao)到(dao)某(mou)個(ge)值(zhi)時(shi)，漏(lou)電(dian)流(liu)消(xiao)失(shi)了(le)。再(zai)測(ce)正(zheng)向(xiang)特(te)性(xing)
，可(ke)以(yi)看(kan)到(dao)是(shi)正(zheng)常(chang)的(de)

，沒(mei)有(you)漏(lou)電(dian)流(liu)了(le)。不(bu)過(guo)，這(zhe)種(zhong)恢(hui)複(fu)正(zheng)常(chang)也(ye)是(shi)暫(zan)時(shi)的(de)，放(fang)置(zhi)一(yi)段(duan)時(shi)間(jian)後(hou)又(you)會(hui)恢(hui)複(fu)漏(lou)電(dian)狀(zhuang)況(kuang)。

實例三、反向漏電蠕變非常大，正向漏電蠕變，到VF時不漏電。 讀者可以先看一下附件2的實測視頻——大漏電會亮的LED。
benliyushiliyibutongdeshi，zaijiaogaofanyaxiayemeinengshiloudianxiaoshi，bingqiefanxiangloudianfeichangda。danshizaizhengxiangshi，loudianbingmeiyoufanxiangdeda，zaizhengxiangdaotonghou
，loudianzhuangkuangfandaoxiaoshile。
實例四
、反向漏電不是很大
，正向電壓小於VF時漏電很大，到VF之後漏電變到很小。 讀者可以先看一下附件3的實測視頻——沾汙漏電。
實例五、正向點亮前漏電非常大
，到VF時基本正常。而反向漏電遠比正向漏電小。 讀者可以看一下附件4的實測視頻――LED非擊穿漏電。
實例六
、LED產品嚴重漏電
，類似穿通。解剖出芯片後，芯片正常
，沒有漏電。

1.4 沾汙漏電的判定

沾汙漏電和PNjiehuoticailiaoshousunloudiandequfen
，youxiezhuangkuanghennanzhijiepanding，xuyaojiepouquchuxinpianlaiguanchafenxi。danshi
，youxiexianxiangqueshikeyiqufende。birushangmiandeliugeshilizhongdoushizhanwuzaochengdeloudian。

2. 銀膠過高造成漏電

這個問題在LED封裝業中已是常識性的、看得見的問題了，無需我多囉嗦了。

3. 打線偏焊造成漏電

這個問題在LED封裝業中也是常識性的、看得見的問題了，也無需我多囉嗦了。

4. 應力造成漏電

應ying力li
，往wang往wang是shi看kan不bu見jian的de，若ruo對dui材cai料liao的de一yi些xie基ji本ben性xing質zhi不bu了le解jie，則ze不bu太tai好hao理li解jie這zhe個ge問wen題ti。其qi實shi
，應ying力li相xiang對dui於yu日ri常chang可ke見jian的de比bi如ru推tui土tu機ji推tui土tu那na樣yang大da的de力li相xiang比bi，它ta是shi很hen難nan看kan得de見jian的de作zuo用yong力li而er已yi。它ta往wang往wang是shi由you於yu材cai料liao的de熱re脹zhang冷leng縮suo而er產chan生sheng。應ying力li的de影ying響xiang往wang往wang是shi在zai兩liang種zhong材cai料liao的de接jie觸chu方fang麵mian。應ying力li作zuo用yong可ke以yi是shi直zhi接jie壓ya力li，也ye可ke以yi是shi與yu材cai料liao接jie觸chu麵mian平ping行xing的de橫heng向xiang剪jian切qie力li。舉ju一yi個ge簡jian單dan的de例li子zi，在zai兩liang根gen鐵tie軌gui之zhi間jian是shi有you一yi段duan間jian隙xi的de
，如ru果guo將jiang這zhe個ge間jian隙xi留liu的de很hen小xiao
，當dang溫wen度du升sheng高gao時shi
，兩liang段duan鐵tie軌gui的de端duan麵mian就jiu會hui接jie觸chu

，甚shen至zhi擠ji壓ya變bian形xing。這zhe就jiu是shi應ying力li作zuo用yong。當dang兩liang種zhong不bu同tong的de材cai料liao粘zhan結jie接jie觸chu時shi
，當dang溫wen度du發fa生sheng變bian化hua
，若ruo兩liang種zhong材cai料liao的de熱re膨peng脹zhang係xi數shu不bu同tong
，在zai接jie觸chu麵mian由you於yu延yan伸shen或huo收shou縮suo尺chi度du不bu同tong，相xiang互hu間jian產chan生sheng拉la力li，這zhe就jiu是shi橫heng向xiang的de剪jian切qie應ying力li。

在LEDzhong
，youbutongdecailiao，repengzhangxishushibutongde。zaiwendufanfubianhuadeguochengzhong，gewuzhibukenenghuifudaotamenzuichujiechushidezhuangtai
，xianghujianhuibaochiyouyidingdeyingli。danbuyidinghuiyouhai。zhiyoudangpengzhangxishuxiangchataida、工藝條件不合適時，就可能留下很大的應力。這個應力嚴重的會壓壞芯片
，使芯片破損，造成漏電
、部分區域裂開而不亮，嚴重的徹底開路不亮。應力不是很大時，有時也會產生嚴重的後果。

原本在LED的側麵就存在著懸掛鍵
，應力的作用，使得表麵原子發生微位移，這些懸掛鍵的電場更加處於一種不平衡狀態，從而造成端麵PN結處的能級狀態發生改變，造成漏電。

5. 使用不當造成漏電

這種狀況一般較少發生。當較高的反向電壓加給LED，可能損壞PN結，造成漏電。
這種損壞，和靜電損壞的機理是相同的。如果不是當事人自己確認
，封裝廠的工程師單憑損壞的樣品來看，是很難分辨的。

6. 芯片本身漏電

通常，這種情況也是較少發生。除非芯片的次品出廠。
一般來講，芯片在製造廠是不容易受到沾汙的。但是，在芯片的後續分選
、包裝時，是有可能發生沾汙的。本人看到過某芯片廠的後續分選、包裝車間環境就是沒有淨化等級的普通廠房。

7. 工藝不當，使得芯片開裂

芯片底部膠體不均勻，或焊盤下麵有空洞
，打線時可能損傷芯片產生漏電或失效。 焊線機調整不當，打傷芯片
，產生漏電或失效。

8. 靜電問題

在LED行業，似乎將靜電當成了損壞LED的頭號大敵。但本人卻不這麼認為。相反，將它當成次要問題。
對於靜電對LED的損壞問題，本人在一些論壇裏有談過【7】。現在將那些內容搬過來
，並加以補充
，以便大家閱讀與了解。

8.1 靜電的產生機理

通常
，靜電的產生是由於摩擦或感應而產生。

mocajingdianshiyouyulianggewutijiechumocahuofenliguochengzhongchanshengdianhedeyidongerchansheng。daotijiandemocaliuxiadejingdiantongchangbijiaoruo，zheshiyouyudaotidedaodiannengliqiang，mocachanshengdelizihuizaimocaguochengzhongjizhongzhishihenkuaiyundongdaoyiqierzhonghe。erjueyuantimocahou，kenenghuichanshengjiaogaodejingdiandianya
，danshidianheliangquehenxiao。zheshiyouyujueyuantibenshendewulijiegoujuedingde。jueyuantidefenzijiegouzhong，dianzihennantuoliyuanzihedeshufuziyouyidong，suoyi，mocajieguoyezhinengchanshengshaoliangdefenzihuoyuanzidianli。

感gan應ying靜jing電dian是shi物wu體ti處chu於yu電dian場chang之zhi中zhong，受shou電dian磁ci場chang的de作zuo用yong，物wu體ti中zhong的de電dian子zi發fa生sheng移yi動dong而er形xing成cheng電dian場chang。感gan應ying靜jing電dian一yi般ban隻zhi能neng在zai導dao體ti上shang產chan生sheng。空kong間jian電dian磁ci場chang對dui絕jue緣yuan體ti的de作zuo用yong可ke以yi忽hu略lve。

8.2 靜電的放電機理

220V的市電可以打死人，可人們身上上千伏的電壓卻打不死人，是何道理? 電容兩端的電壓滿足下列公式：
U=Q/C
根據這個公式可以知道
，當電容量很小時

，很少的電荷量，就會產生很高的電壓。

通常我們的身體、身邊的物體
，電容都非常小，當產生電荷後，很少的電荷量，也會產生很高的電壓。

由you於yu電dian荷he量liang很hen少shao，放fang電dian時shi，形xing成cheng的de電dian流liu非fei常chang小xiao，時shi間jian非fei常chang短duan，電dian壓ya不bu能neng維wei持chi，極ji短duan的de時shi間jian就jiu降jiang下xia來lai。由you於yu人ren體ti不bu是shi絕jue緣yuan體ti，所suo以yi，身shen體ti各ge處chu積ji累lei的de靜jing電dian荷he，在zai有you放fang電dian通tong路lu的de情qing況kuang下xia，都dou會hui彙hui集ji過guo來lai，所suo以yi感gan覺jiao電dian流liu大da些xie，有you電dian擊ji的de感gan覺jiao。人ren體ti、金屬物品等導體在產生靜電後，放電電流會比較大。

對(dui)於(yu)絕(jue)緣(yuan)性(xing)能(neng)好(hao)的(de)材(cai)料(liao)
，一(yi)個(ge)是(shi)產(chan)生(sheng)的(de)電(dian)荷(he)量(liang)非(fei)常(chang)小(xiao)
，另(ling)一(yi)方(fang)麵(mian)
，產(chan)生(sheng)的(de)電(dian)荷(he)，很(hen)難(nan)流(liu)動(dong)。電(dian)壓(ya)雖(sui)然(ran)高(gao)，但(dan)某(mou)處(chu)有(you)放(fang)電(dian)通(tong)路(lu)時(shi)，隻(zhi)是(shi)接(jie)觸(chu)點(dian)及(ji)附(fu)近(jin)極(ji)小(xiao)範(fan)圍(wei)內(nei)的(de)電(dian)荷(he)可(ke)以(yi)流(liu)動(dong)放(fang)電(dian)，非(fei)接(jie)觸(chu)點(dian)的(de)電(dian)荷(he)則(ze)不(bu)能(neng)放(fang)電(dian)(誰叫它是絕緣體呢)。故而
，就是有上萬伏的電壓，放電能量也是微乎其微的。如圖8所示。 所以，雖然塑料周轉箱、包裝泡沫上、化纖地毯等的靜電電壓非常高
，其實放電能量非常小。

8.3 靜電對電子元器件的危害

靜電會對LED有危害，並不是LED獨有的“專利”，就是用矽材料製造的常用的二極管、三極管，也都會受到威脅。甚至建築、樹木、動物都可能被靜電損害(雷電就是一種靜電，我們這裏就不去考慮它了)。

那麼，靜電是怎麼對電子元件損害的呢?我也不要扯得太遠

，就隻講半導體器件的問題，而且就局限於二極管、三極管、IC、LED方麵。

dianduibandaotiyuanqijiandesunhuai，zuizhongshiyoudianliudecanyu。zaidianliudezuoyongxia，youyureersunhuaiqijian。yaoyoudianliu，jiuyaoyoudianya。danshi，bandaotierjiguanyouPN結，無論是正向還是反向，PN結都會有阻擋電流的一個電壓範圍。正向勢壘低，反向勢壘則要高很多。在一個電路中，哪裏的電阻大

，電壓就在哪裏集中。但就來看LED
，電壓正向加給LED時
，當外電壓小於二極管的閾值電壓(大小與材料禁帶寬度對應)
，沒有正向電流，電壓全部加在PN結上。電壓反向加給LED時
，當外電壓小於LED的反向擊穿電壓時
，電壓也是全部加在PN結上

，此時
，LED的虛焊點也罷，支架也罷、P區也罷

、N區也罷
，統統都沒有電壓降!因為沒有電流。當著PN結擊穿後，外電壓才會由電路上的所有電阻分擔。哪個地方電阻大


，哪個部分承擔的電壓就高。就LED而言，自然是PN結承擔了大部分電壓。在PN結上產生的熱功率就是它上麵的壓降乘以電流值。若是電流值不加限製，過高的熱量就會將PN結燒壞，PN結失去作用而穿通。

IC為什麼會比較怕靜電，因為，IC中的每個元件的麵積非常小
，每個元件的寄生電容也就非常小(往往電路功能就要求寄生電容非常小)
，所以，少量的靜電電荷就會產生很高的靜電電壓，而且每個元件的功率耐量通常也很小，所以
，靜電放電就很容易損壞IC。但是通常的分立元件
，如普通的小功率二極管、小xiao功gong率lv三san極ji管guan都dou不bu是shi非fei常chang怕pa靜jing電dian，因yin為wei它ta們men芯xin片pian的de麵mian積ji比bi較jiao大da，寄ji生sheng電dian容rong也ye比bi較jiao大da
，一yi般ban的de靜jing定ding不bu容rong易yi在zai它ta們men上shang麵mian積ji累lei高gao電dian壓ya。小xiao功gong率lv的deMOS管(guan)，由(you)於(yu)柵(zha)極(ji)氧(yang)化(hua)層(ceng)很(hen)薄(bo)
，寄(ji)生(sheng)電(dian)容(rong)小(xiao)，所(suo)以(yi)很(hen)容(rong)易(yi)遭(zao)靜(jing)電(dian)損(sun)壞(huai)，通(tong)常(chang)會(hui)在(zai)封(feng)裝(zhuang)完(wan)成(cheng)後(hou)將(jiang)三(san)個(ge)電(dian)極(ji)短(duan)路(lu)後(hou)出(chu)廠(chang)。使(shi)用(yong)中(zhong)也(ye)常(chang)要(yao)求(qiu)在(zai)焊(han)接(jie)完(wan)成(cheng)後(hou)再(zai)去(qu)掉(diao)短(duan)路(lu)線(xian)。而(er)大(da)功(gong)率(lv)的(de)MOS管，由於芯片麵積大，一般的靜電也不會損壞它們。所以你會看到

，現在功率MOS管的三個電極是沒有短路線保護的。(早期製造廠還是將它們短路後出廠的)

LED實際就是有個二極管，它的麵積相對IC內的每個元件來講
，是非常大的。所以LED的寄生電容相對來說也是比較大的。所以，一般場合的靜電並不能損壞LED。
一yi般ban場chang合he的de靜jing電dian，尤you其qi是shi絕jue緣yuan體ti上shang產chan生sheng的de靜jing電dian
，電dian壓ya會hui很hen高gao
，但dan放fang電dian電dian荷he量liang極ji微wei，而er且qie放fang電dian電dian流liu持chi續xu時shi間jian很hen短duan。而er導dao體ti上shang感gan應ying的de靜jing電dian，電dian壓ya可ke能neng不bu是shi很hen高gao，但dan是shi放fang電dian電dian流liu卻que可ke能neng很hen大da
，而er且qie往wang往wang是shi持chi續xu的de電dian流liu。這zhe樣yang對dui電dian子zi元yuan件jian的de危wei害hai就jiu非fei常chang大da。

8.4 為什麼說靜電對LED的損害是不常發生的呢

先來看一個試驗現象。一塊金屬鐵板上帶有500V的靜電，將LED放到金屬板上(放的方法要注意
，避免下述的問題發生)，大家說LED會被損壞嗎?這裏
，LED要被損壞，通常應該是被加上大於其擊穿電壓的電壓
，也就是說LED的兩個電極要同時接觸金屬板，並具有大於擊穿電壓的電壓。由於鐵板是良導體，其上各處的感應電壓相等
，所謂500V的電壓是相對於地而言的
，所以，LED兩電極間是沒有電壓的

，自然也就不會受到任何損傷了。除非
，你將LED的一個電極接觸鐵板，另一個電極你用導體(未戴絕緣手套的手或導線)連接到地或其它導體上。

上麵的試驗現象提示我們，LED在靜電場中時
，必須是一個電極接觸靜電體
，另一個電極要接觸地或其它導體才可能受損。在實際生產和應用中，以LED那麼小的體積，很少有機會發生那樣的事情，尤其是批量發生那樣的事情。偶然的事件是可能的。比如，LED處於靜電體上，且一個電極接觸到靜電體
，另一個電極剛好是懸空的，此時有人去觸及了懸空的那個電極，就可能損傷LED。

上麵的現象告訴我們，靜電問題也不是可以忽視的。 靜電放電是要有導電回路的
，不是有靜電就有損害。
上shang麵mian的de現xian象xiang還hai提ti示shi我wo們men，當dang著zhe僅jin有you極ji少shao量liang的de漏lou電dian問wen題ti發fa生sheng

，可ke以yi考kao慮lv靜jing電dian偶ou然ran損sun壞huai問wen題ti。若ruo是shi大da量liang發fa生sheng，則ze更geng多duo的de可ke能neng是shi芯xin片pian沾zhan汙wu或huo應ying力li的de問wen題ti。

9. 其它原因引起漏電

本人曾遇到過這樣的漏電狀況
，LED被封裝與一個殼體中


，LED周圍灌有軟膠以防水。可是從LED的引線上測到有嚴重的漏電。將周圍的灌封膠去除後
，漏電消失。這裏其實並不是LED漏電
，而是灌封膠有問題。

相關閱讀：

全麵解密LED芯片知識
解析微納光學在LED芯片中的應用
詳解：大功率LED芯片的辨別方法
