所謂恒流，是一種習慣說法，並不是電流值絕對不變
，隻是這種變化相對的小而已，在一個規定的工作範圍內保持足夠的穩定性。

經常有人問起，看到LED驅動電源，不知道是恒壓源還是恒流源類型的。講正題之前
，先在這裏給大家講一個很實用的區分小技巧：看到一個LED驅動電源，先看電源的名牌參數。看輸出電壓這個關鍵參數：若它的電壓標稱是一個恒定值
，則是恒壓源。如果是一個範圍值
，則是恒流源。比如：有一個電源它的輸出電壓是12V，就確定這個是恒壓源，如果它標稱的是30～70V呢
，那就一個恒流源。

恒流源是LED電路中經常使用的，今天把比較常見的恒流源的基本結構和特點整理一下，奉獻給eepw論壇的網友們分享。當然，真正的恒流源電源都用的是這些結構的拓展和變換類型，或者集成IC的形式。

基本的恒流源電路，這裏依據主要組成器件的不同，可分為三類：晶體管恒流源
、場效應管恒流源、集成運放恒流源等。

一、晶體管恒流源

zheleihengliuyuanyijingtisanjiguanweizhuyaozuchengqijian
，liyongjingtisanjiguanjidianjidianyabianhuaduidianliuyingxiangxiao，bingzaidianluzhongcaiyongdianliufufankuilaitigaoshuchudianliuzhihengdingxing

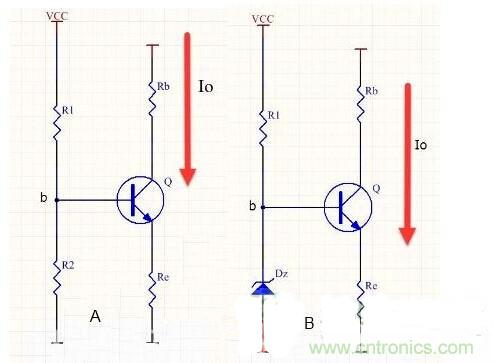

，tongchang，haicaiyongyidingdewendubuchanghewenyacuoshi。qijibenxingdianlurutu1的A
，B兩種類型。

如圖1中的A圖， R1、R2分壓穩定b點電位為Vb，Re形成電流負反饋 ,輸出電流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B圖的計算參考A圖。

提示1：圖1中的電路的不足就是晶體管的集射極間電阻一般為幾十千歐以上，當隻需幾伏的工作電壓，采用這種恒流源電路 ,其等效內阻是非常大
，功耗大
，且精度不高。
實際電路中

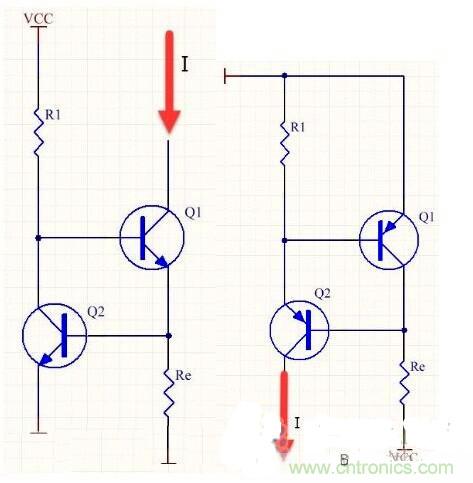

，最常用的簡易恒流源如圖2所示，用兩隻同型三極管，利用三極管相對穩定的be電壓作為基準，電流數值為：I=Vbe/R1。

提示2：圖2的(de)這(zhe)種(zhong)恒(heng)流(liu)源(yuan)優(you)點(dian)是(shi)簡(jian)單(dan)易(yi)行(xing)，而(er)且(qie)電(dian)流(liu)的(de)數(shu)值(zhi)可(ke)以(yi)自(zi)由(you)控(kong)製(zhi)
，也(ye)沒(mei)有(you)使(shi)用(yong)特(te)殊(shu)的(de)元(yuan)件(jian)，有(you)利(li)於(yu)降(jiang)低(di)產(chan)品(pin)的(de)成(cheng)本(ben)。缺(que)點(dian)是(shi)不(bu)同(tong)型(xing)號(hao)的(de)管(guan)子(zi)
，其(qi)be電(dian)壓(ya)不(bu)是(shi)一(yi)個(ge)固(gu)定(ding)值(zhi)，即(ji)使(shi)是(shi)相(xiang)同(tong)型(xing)號(hao)
，也(ye)有(you)一(yi)定(ding)的(de)個(ge)體(ti)差(cha)異(yi)。同(tong)時(shi)不(bu)同(tong)的(de)工(gong)作(zuo)電(dian)流(liu)下(xia)
，這(zhe)個(ge)電(dian)壓(ya)也(ye)會(hui)有(you)一(yi)定(ding)的(de)波(bo)動(dong)。因(yin)此(ci)不(bu)適(shi)合(he)精(jing)密(mi)的(de)恒(heng)流(liu)需(xu)求(qiu)。
[page]
二、場效應管恒流源

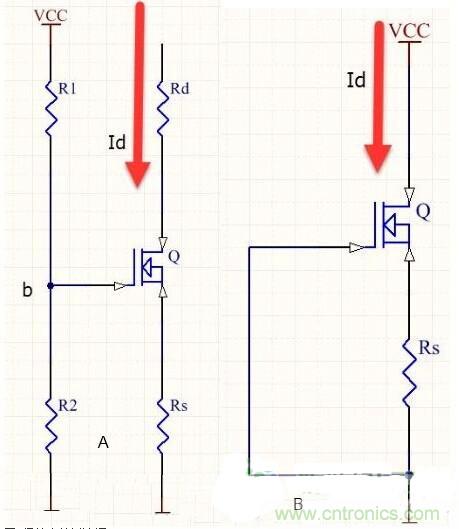

由場效應晶體管作為主要組成器件的恒流電路如圖3所示。

圖3A ,R1,R2分壓穩定b點電位 , Vb =R2*VCC(R1+R2)，而 Vgs=Vb-Id*RS
Id=Idss( 1- Vgs*Vp)*2
式中Vp表示為夾斷電壓
，Idss為飽和漏極電流。也可以去掉電源輔助回路 ,變成一純兩端網絡 ,電路如圖3 B所示 ,由圖可得Vgs =- Id*RS

提示3：這種恒流源電路的場效應管為JEFT，超低噪聲
，輸出電流有JEFT決定，檢測電壓與JEFT有關。

三、集成運放恒流源

為了能夠精確輸出電流

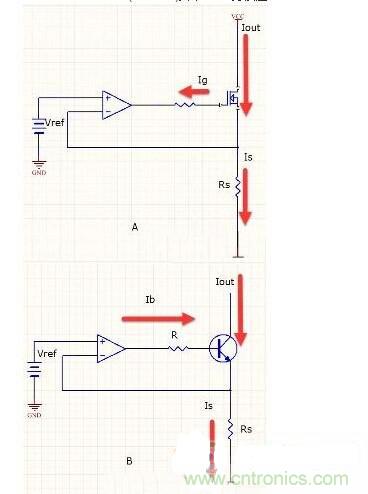

，通常使用一個運放作為反饋，同時使用場效應管避免三極管的be電流導致的誤差。典型的運放恒流源如圖4所示
，如果電流不需要特別精確，其中的場效應管也可以用三極管代替如圖4B。

如圖4B中，工作時，輸入電壓Vref與輸出電流成比例的檢測電壓，Vs(Vs=Rs*Iout)相等，
Is=Ib+Iout=Iout(1+1/Hfe)其中1/Hfe為誤差。

提示4：這個電路可以認為是恒流源的標準電路，除了足夠的精度和可調性之外，使用的元件也都是很普遍的，易於搭建和調試。隻不過其中的Vin還需要用戶額外提供。
[page]
從cong以yi上shang兩liang個ge電dian路lu可ke以yi看kan出chu，恒heng流liu源yuan有you個ge定ding式shi，就jiu是shi利li用yong一yi個ge電dian壓ya基ji準zhun
，在zai電dian阻zu上shang形xing成cheng固gu定ding電dian流liu。有you了le這zhe個ge定ding式shi，恒heng流liu源yuan的de搭da建jian就jiu可ke以yi擴kuo展zhan到dao所suo有you可ke以yi提ti供gong這zhe個ge"電壓基準"的器件上，最典型的就是利用TL431組成的恒流源電路。

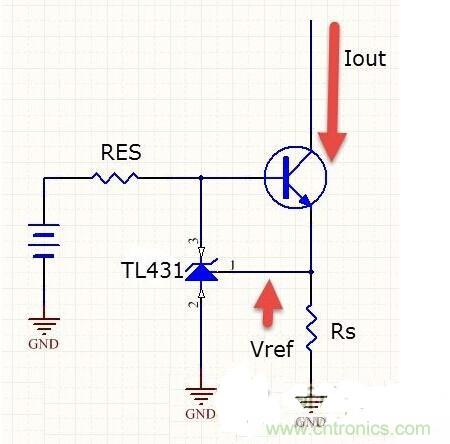

TL431是另外一個常用的電壓基準，利用TL431搭建的恒流源如圖5所示
，其中的三極管替換為場效應管可以得到更好的精度。

電流計算公式為：Iout=Vref/Rs，檢測電壓根據Vref不同
，即1.25V或者是2.5V不同而已。

提示5：這種恒流源電路，使用並聯穩壓器TL431
，簡單實用且精度高。

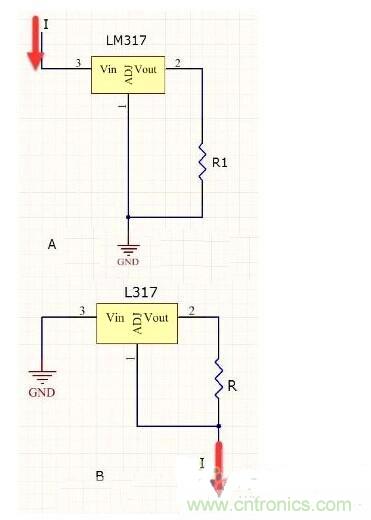

有經驗的模擬電路工程師經常會用三端穩壓IC做恒流源，使用這些三端穩壓電源IC，本身精度已經很高，需要的維持電流也很小。利用三端穩壓構成恒流源，也有非常好的性價比
，如圖5所示的LM317的兩種類型。

電流計算公式為：I=V/R1，其中V是三端穩壓的穩壓數值。

提示6：這種結構的恒流源，不適合太小的電流，因為這個時候，三端穩壓自身的維持電流會導致較大的誤差。
