LED的發光原理同傳統照明不同，是靠P-N結發光
，同功率的LED光guang源yuan，因yin其qi采cai用yong的de芯xin片pian不bu同tong
，電dian流liu電dian壓ya參can數shu則ze不bu同tong，故gu其qi內nei部bu布bu線xian結jie構gou和he電dian路lu分fen布bu也ye不bu同tong

，導dao致zhi了le各ge生sheng產chan廠chang商shang的de光guang源yuan對dui調tiao光guang驅qu動dong的de要yao求qiu也ye不bu盡jin相xiang同tong。

　　

因此控製係統和光源電器不匹配也成了行業內的通病，同時LED的多元化也對控製係統也提出了更高的挑戰。

　　

如果控製係統和照明設備不配套
，可能會造成燈光熄滅或閃爍
，並可能對LED的驅動電路和光源造成損壞。

　　

　　

1
、前沿切相（FPC)，可控矽調光

　　

2
、後沿切相（RPC)MOS管調光

　　

3、1-10VDC

　　

4、DALI(數字可尋址照明接口）

　　

5
、DMX512（或DMX)

　　

1、前沿切相控製調光

　　

前沿調光就是采用可控矽電路，從交流相位0開始
，輸入電壓斬波，直到可控矽導通時
，才有電壓輸入。

　　

其原理是調節交流電每個半波的導通角來改變正弦波形，從而改變交流電流的有效值，以此實現調光的目的。

　　

前沿調光器具有調節精度高、效率高、體積小、重量輕、容易遠距離操縱等優點，在市場上占主導地
，多數廠家的產品都是這種類型調光器。

　　

前沿相位控製調光器一般使用可控矽作為開關器件，所以又稱為可控矽調光器在LED照明燈上使用FPC調光器的優點是：調光成本低，與現有線路兼容
，無需重新布線。劣勢是FPC調光性能較差，通常致調光範圍縮小
，且會導致最低要求負荷都超過單個或少量LED照明燈額定功率。

　　

因為可控矽半控開關的屬性，隻有開啟電流的功能，而不能完全關斷電流，即使調至最低依然有弱電流通過，而LED微電流發光的特性，使得用可控矽調光大量存在關斷後LED仍然有微弱發光的現象存在
，成為目前這種免布線LED調光方式推廣的難題。

　　

E-Linker易聯專業研發的前沿切相LED調光驅動很好的解決了這個問題，通過驅動電路的“C-TURNOFF”技術優化避免“關不斷”和“頻閃壞燈”等難題。

　　

匹配E-Linker易聯前切相LED調光驅動的各類燈具可以與其他可控矽調光係統完美匹配
，為用戶節省了線材及布線工時
，解決了可控矽LED調光匹配性及不可關斷的混亂格局。

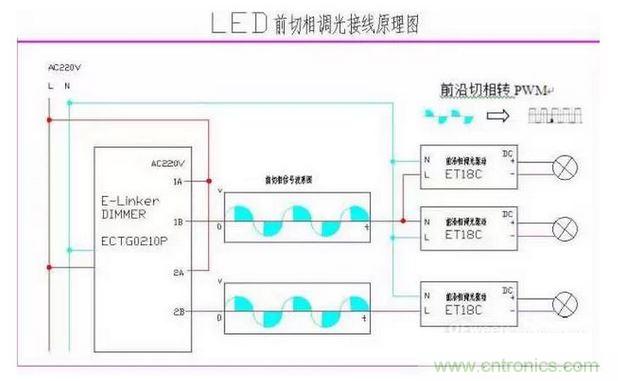

圖：前沿切相接線原理和前沿切相轉PWM

　　

後沿切相控製調光器

，采用場效應晶體管（FET)或絕緣柵雙極型晶體管（IGBT)設備製成。後沿切相調光器一般使用MOSFET做為開關器件，所以也稱為MOSFET調光器
，俗稱“MOS管”。

　　

MOSFET是全控開關，既可以控製開，也可以控製關，故不存在可控矽調光器不能完全關斷的現象。

　　

另MOSFET調光電路比可控矽更適合容性負載調光，但因為成本偏高和調光電路相對複雜
、不容易做穩定等特點，使得MOS管調光方式沒有發展起來
，可控矽調光器仍占據了絕大部分的調光係統市場。

　　

與前沿切相調光器相比，後沿切相調光器應用在LED照明設備上，由於沒有最低負荷要求，從而可以在單個照明設備或非常小的負荷上實現更好的性能，但是，由於MOS管極少應用於調光係統，一般隻做成旋鈕式的單燈調光開關，這種小功率的後切相調光器不適用於工程領域。

　　

而er諸zhu多duo照zhao明ming廠chang家jia應ying用yong這zhe種zhong調tiao光guang器qi對dui自zi己ji的de調tiao光guang驅qu動dong和he燈deng具ju做zuo調tiao光guang測ce試shi。然ran後hou將jiang自zi己ji的de調tiao光guang產chan品pin推tui向xiang工gong程cheng市shi場chang，導dao致zhi工gong程cheng中zhong經jing常chang出chu現xian用yong可ke控kong矽gui調tiao光guang係xi統tong調tiao製zhi後hou切qie相xiang調tiao光guang驅qu動dong的de情qing況kuang。

　　

這種調光方式的不匹配導致調光閃爍，嚴重的會迅速損壞電源或調光器。

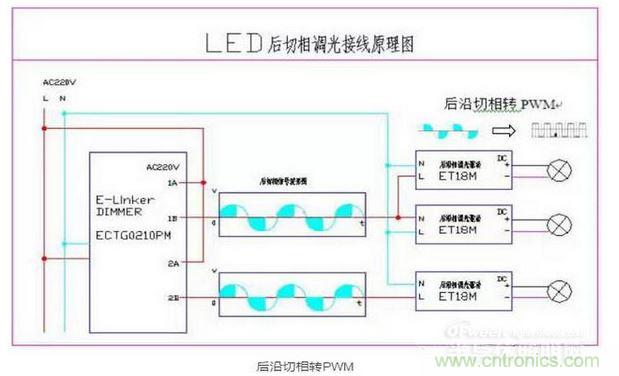

圖：後沿切相接線原理和後沿切相轉PWM

　　

1-10V調(tiao)光(guang)裝(zhuang)置(zhi)內(nei)有(you)兩(liang)條(tiao)獨(du)立(li)電(dian)路(lu)，一(yi)條(tiao)為(wei)普(pu)通(tong)的(de)電(dian)壓(ya)電(dian)路(lu)，用(yong)於(yu)接(jie)通(tong)或(huo)關(guan)斷(duan)至(zhi)照(zhao)明(ming)設(she)備(bei)的(de)電(dian)源(yuan)，另(ling)一(yi)條(tiao)是(shi)低(di)壓(ya)電(dian)路(lu)
，它(ta)提(ti)供(gong)參(can)考(kao)電(dian)壓(ya)，告(gao)訴(su)照(zhao)明(ming)設(she)備(bei)調(tiao)光(guang)級(ji)別(bie)
，0-10V調光控製器之前常用在對熒光燈的調光控製上，現在，因為在LED驅動模塊上加上了恒定電源，並且有專門的控製線路，故0-10V調光器同樣可以支持大量的LED照明燈。

　　

但應用缺點也非常明顯，低電壓的控製信號需要額外增加一組線路
，這對施工的要求大大提高。

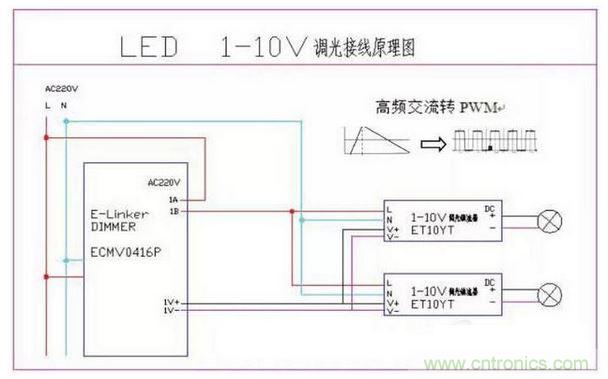

圖：1-10V接線原理

　　

DALI標準已經定義了一個DALI網絡，包括最大的64個單元（可獨立地址），16個組及16個場景。DALI總線上的不同照明單元可以靈活分組，實現不同場景控製和管理。

　　

在實際應用中
，一個典型的DALI控製器控製多達40～50盞燈，可分成16個組，同時能夠並行處理一些動作。在一個DALI網絡中，每秒能處理30～40個控製指令。這意味著控製器對於每個照明組，每秒需要管理2個調光指令。

　　

DALI並不是真正的點對點網絡，它是代替1～10V電壓接口控製鎮流器。相對於傳統的1-10V調光
，DALI的優點在於每個節點都具備唯一地址碼，並且帶反饋，更遠距離調光不會像1-10V那樣出現信號衰減，但是工程實踐中這個距離還是不宜超過200米。

　　

顯然DALI不適合LED照明控製，一個DALI網絡隻能控製21盞全彩LED燈具。DALI是麵向傳統照明控製的，注重的是係統的靜態控製及可靠性
、穩定性

、兼容性。

　　

而LED照明係統的規模遠遠大於DALI係(xi)統(tong)，主(zhu)要(yao)追(zhui)求(qiu)燈(deng)具(ju)藝(yi)術(shu)效(xiao)果(guo)表(biao)現(xian)力(li)，適(shi)當(dang)的(de)兼(jian)顧(gu)係(xi)統(tong)的(de)智(zhi)能(neng)化(hua)，這(zhe)就(jiu)要(yao)求(qiu)係(xi)統(tong)需(xu)要(yao)接(jie)入(ru)更(geng)大(da)的(de)總(zong)線(xian)網(wang)絡(luo)
，具(ju)有(you)無(wu)限(xian)擴(kuo)展(zhan)能(neng)力(li)和(he)較(jiao)高(gao)的(de)場(chang)景(jing)刷(shua)新(xin)能(neng)力(li)。

　　

因此
，DALI係統在大型照明工程中往往作為一個子係統被並入其他總線係統。E-Linker易聯的COS係統即可完美兼容DALI係統。DALI調光的優點不用贅述，缺點仍然是令人討厭的信號線布置和高企的價格。

　　

值得一提的是目前的DALI調光驅動為了確保單片機隨時處於待命狀態，在關燈時仍然需要待機耗電。配備E-Linker易聯的調光器可以在關燈時物理斷電，避免待機時的能源損耗。

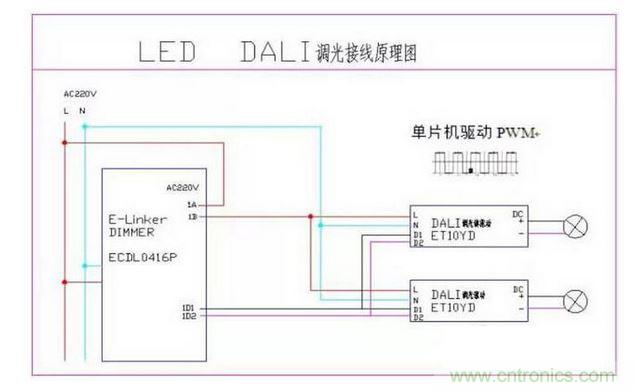

圖：DALI接線原理

　　

DMX512協議最先是由USITT（美國劇院技術協會）發展成為從控製台用標準數字接口到控製調光器的方式。

　　

DMX512超越了模擬係統，但不能完全代替模擬係統。DMX512的簡單性、可靠性（假如能夠正確安裝和使用的話）以及靈活性使其成為資金允許情況下選擇的一種協議。

　　

在實際應用中，DMX512的控製方式，一般是將電源和控製器設計在一起。

　　

由DMX512控製器控製8～24線，直接驅動LED燈具的RBG線
，但是在建築亮化工程中
，由於直流的線路衰弱大，要求在12米左右就要安裝一個控製器，控製總線為並行方式，因此，控製器的走線非常的多，很多場合甚至無法施工。

　　

DMX512dejieshouqixushezhidizhi，rangtanengmingquejieshoutiaoguangzhiling，zhezaishijiyingyongzhongyefeichangbufangbian。duogekongzhiqihulianlaikongzhifuzadezhaomingfangan，caozuoruanjianshejideyehuibijiaofuza。

　　

因此，DMX512比較適合燈具集中在一起的場合，如舞台燈光。

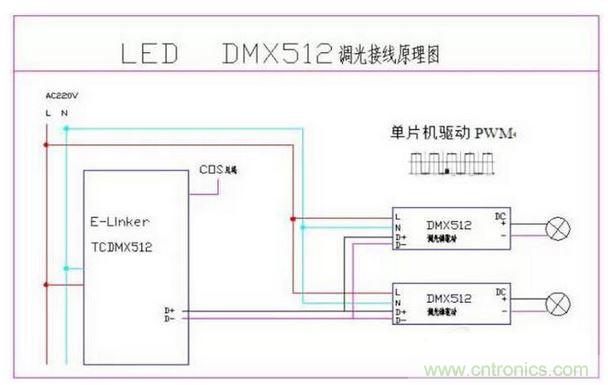

圖：DMX512接線原理



綜上所述，DMX控製器的主要缺點在於需要特別的接線布局和類型，並需要一定的編程，以便設置基本顏色和場景，這對後期維護的成本較大。
