照明技術主要包括主流的熒光燈、LED燈和HID技術等
，其廣泛應用使電源驅動的拓撲結構差異非常大
，從常見的Flyback、Buck
、Boost以及延伸出來的其他結構都在被大量使用
，產品設計是否采用先進的數字節能控製設計，是否支持flyback

、Buck、Boostdenglinghuodetuopujiegouyingyong，yanfazhouqihetoufangshichangshijiandechangduanjiangjuedingchanpindechengbai，ranerchuantongdezhaomingfanganwangwangshicaiyongzhuanyongqijianlaishixiande
，nanyimanzukuaisufazhandexuqiu。yinci
，yigeyouxiudezhaomingpingtaijiejuefanganwuyixuyaozhichilinghuodetuopujiegouyingyong
，bingmanzuDALI、DMX512、0-10V、無線、紅外等當今主流照明控製方案的調光、組網需求。

　　

圖2是LED驅動控製應用的參考方案，在該方案中，隻需利用比較器、PWM輸出連動功能，就能夠獨立進行3路恒流控製；通過改變內部參考電壓或 PWM輸出設置即可實現調光
；並且MCU支持各種傳感器和DALI、DMX512

、模擬量輸入等多種通信接口，可根據外部環境選擇合適的通訊控製方案

，實現最佳控製。

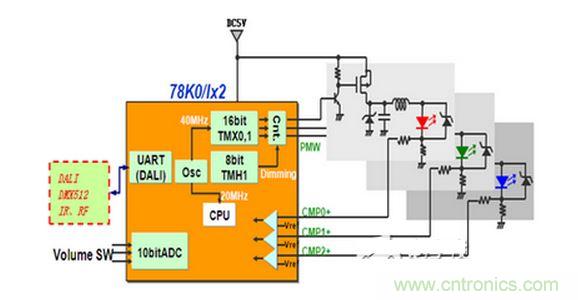

圖2-78K0/Ix2 LED驅動控製



下就Flyback電路舉例說明通過比較器進行恒流控製的過程。

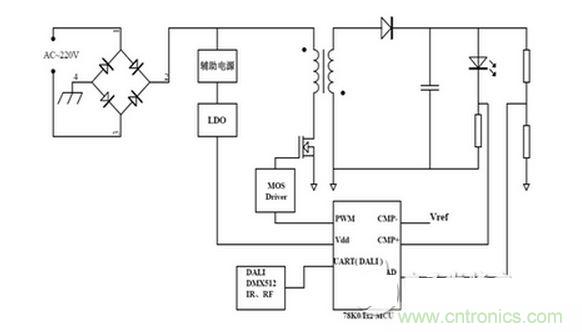

圖3-Flyback電路恒流控製

　　

對於開關電源，PWM占空比決定輸出電壓，如圖3，電路開始工作後，LED電流經采樣後加到MCU內置比較器端口
，和參考值進行比較，產生中斷信號

，來調整PWM的占空比，其變化過程見圖4，如當電流大於參考值時，降低占空比
；反之
，提高占空比，最終達到一個負載電流動態穩定的狀態。

　　

對於調光，78K0/Ix2係列MCU有多種方式來實現
，通過改變比較器參考電壓或者利用定時器TMH1和PWM輸出連動功能，另外
，世強電訊的方案也可以利用該款MCU強大的數據處理運算能力，通過ADC功能和嵌入的算法控製來實現恒流控製，同時為MCU功能擴展提供了充足資源。

　　

圖5嵌入DALI協議的智能照明平台方案，該方案利用MCU內置DALI總線接口的通訊模塊，利用單個MCU完成燈具調光、組網

，實現高性能的DALI綠色節能照明係統
，目前已經作為國內某大型照明廠商的參考設計。DALI從機係統主要分為通訊模塊和LED驅動控製模塊兩部分，外圍電路設計簡單。

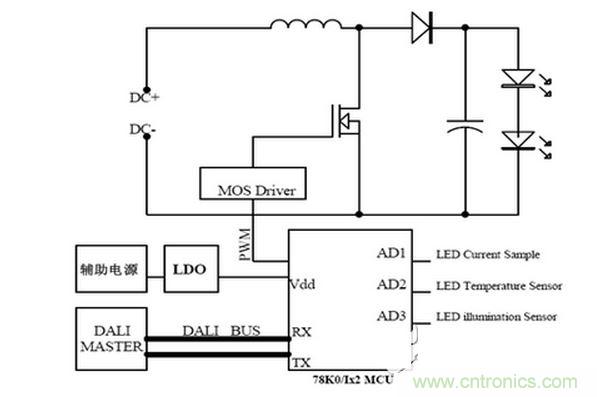

圖5-DALI從機係統結構

　　

采用BOOST電源拓撲結構
，輸入電壓經過升壓後直接驅動LED燈；負載電流采樣，通過嵌入算法實現恒流控製； MCU內置DALI通訊接口，通過總線和DALI 主機連接，實現和主機的相互通訊，完成上位機發出的操作控製指令；燈具溫度
、光照度傳感器信號加到MCU端口，實現異常檢測保護。
