以家為平台，利用計算機技術
、數字技術
、網絡通信技術和綜合布線技術
，將與家庭生活密切相關的防盜報警係統、家電控製係統
、網絡信息服務係統等各子係統有機的結合在一起。通過中央管理平台，讓家居生活舒適、安全、便利、節能、健康、環保。類似名稱的還有數碼家居、數字字園、網絡家庭
、家庭自動化、E-HOME等等。

　　

　　

采用I無線係列芯片結合MICROCHIP的PIC係列單片機已開發出一係列的智能家居方案，如小區的水氣無線抄表方案、家居終端無線開關方案、無線燈光控製方案、終端控製器大屏幕界麵QVGA方案
、終端 INTERNET(＄66.5800)接入方案等等。IAI公司的無線芯片係列具有集成度高、外圍元件少、功耗低、性能穩定可靠等特點，芯片內部集成了FSK無線收發必需的全部功能模塊，包括多邊帶PLL合成器
、PA、LNA、混頻器、基帶濾波器、中頻放大器
、信號強度指示RSSI
、數據質量偵測DQD
、電池電壓偵測、AFC 和微控製器等，同時MICROCHIP的PIC係列芯片單片機具有低功耗、高穩定性、抗幹擾性好等特點。為此我司采用IA4421芯片已開發了兩種小通訊模塊PHY和EV-IA4421-433M-3，可以為用戶提供串口或者SPI接口
，方便用戶使用和開發。

　　

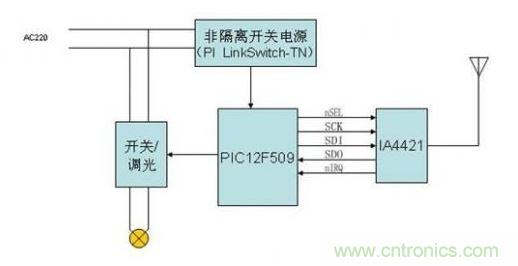

燈光控製部分硬件組成框圖如圖1所示，其中各部分接口電路如下：

圖1 無線燈光控製電路

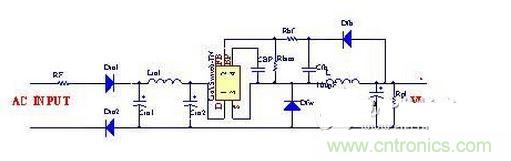

圖2 非隔離電源電路圖

　　

①非隔離電源電路為MCU和無線模塊提供工作電壓
，如圖2所示，采用PI的LinkSwitch-TN
，由於功率MOSFET和控製器集成在一個 IC當中，設計過程可得到極大地簡化。電路路中所用元件數目很少，無需變壓器，即可以利用設計速成部分，使用標準元件完成常用輸出電壓和電流的設計。

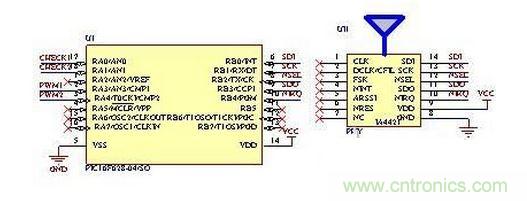

②無線模塊連接電路如圖3所示
，PHY隻需使用5個I/O口即可工作，同時采用SPI兼容的控製接口作為數據通訊接口
，我們測試板也正是使用這種方式與PHY模塊進行連接的。各個接口功能如下：SCK：SPI串口時鍾輸入;SDI：SPI串口數據輸入;NSEL：SPI片選輸入（低電平有效）;SDO：SPI串口數據輸出;NIRQ：中斷請求輸出（低電平有效）;PHY模塊用作數據。該模塊具有體積小
、功耗底等優點，非常適合用於無線設備上。

圖3 無線模塊連接電路

　　

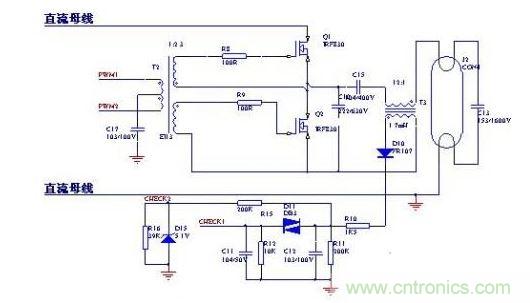

③調光模塊電路如圖4所示，包括一個EMI濾波器、一個無源功率因數校正、鎮流器控製和燈諧振輸出級，輸出級采PWM輸出驅動信號，通過驅動變壓器驅動半橋MOS管，實現燈光的控製。

圖4 調光控製電路

　　

手持RF遙控部分硬件組成框架如圖5所示，具體電路接口如下：

　　

　　

4*4輕觸按鍵作為用戶的輸入
，用戶按鍵的輸入判斷是采用普通的I/O方式。具體每個按鍵定義為，可以根據開發著設計需要而定。

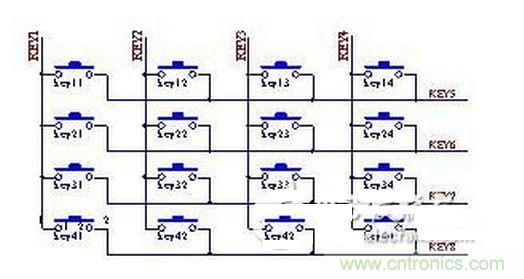

圖5 按鍵電路

　　

②無線模塊連接電路與手持RF無線模塊的電路與燈光控製部分基本一樣，電路如圖3所示，都是使用SPI方式與無線模塊通信。

　　

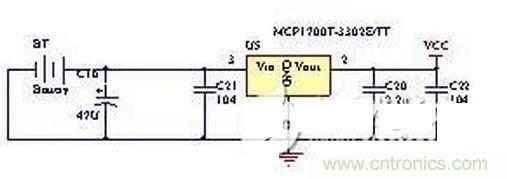

③電源電路如圖6所示，手持遙控使用5V～9V幹電池為係統供電。

圖6 電源電路
