近期LED技術的發展已產生了一種能夠發出白光的LED。白光LED與傳統的背光源相比具有諸多優勢
，其中包括小尺寸、低成本
、複雜度低、高可靠性等。對LED進行正向偏置即可獲得白光
，由於白光LED正向電壓要接近或高於電池電壓
，我們需要一個boost電路。

解決這個問題的傳統方法是利用升壓調節器通過鎮流電阻為LED提供偏置，這種方案存在兩個缺陷：首先，白光LED較寬的正向電壓變化範圍會造成較大的偏置電流變化、導致亮度偏差；其次，傳統的升壓轉換器在輸入與輸出之間有一條直流通路（即使在關斷狀態），使不工作的LED不必要地消耗電池電流。

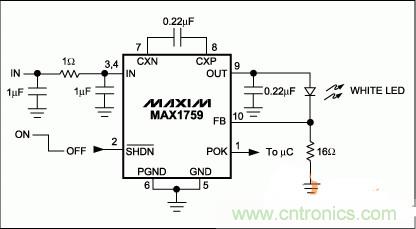

圖1是一個結構緊湊的電路圖
，它能夠解決這些弊端。穩壓型buck/boost電荷泵采用小尺寸μMAX封裝（U1），可提供100mA輸出電流。按照圖中配置
，該電路可直接為白光LED提供穩定的偏置電流，為多個並聯LED提供偏置時具有較好的亮度分布。U1電路在關斷狀態下輸入與輸出之間沒有直流通路，用戶能夠利用其低電平有效的SHDN輸入（引腳2）控製背光的通、斷。該電路還帶有一個電源就緒（POK）輸出，告知微處理器背光是否就緒。

盡管在這種情況下沒有必要，但是輸入RC "π"型濾波器可以將反射到輸入端的電壓紋波限製到40mVP-P （VIN = 3.6V）。由於輸出電壓紋波不影響視覺效果，在本應用中被放在次要位置考慮，允許選用一個小的輸出電容（0.22μF）。即使這樣，輸出紋波也隻有400mVP-P。
