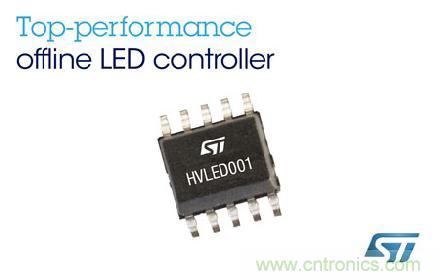

ST的HVLED001控(kong)製(zhi)器(qi)透(tou)過(guo)整(zheng)流(liu)器(qi)直(zhi)接(jie)連(lian)接(jie)主(zhu)電(dian)源(yuan)，是(shi)市(shi)場(chang)上(shang)唯(wei)一(yi)在(zai)單(dan)芯(xin)片(pian)上(shang)整(zheng)合(he)高(gao)低(di)壓(ya)電(dian)路(lu)的(de)控(kong)製(zhi)器(qi)，而(er)無(wu)需(xu)外(wai)接(jie)高(gao)壓(ya)電(dian)路(lu)。該(gai)控(kong)製(zhi)器(qi)擁(yong)有(you)高(gao)功(gong)率(lv)因(yin)子(zi)（>0.9）、低總諧波失真率（<10%）以及高能效功率轉換效率（>90%），可協助設計人員開發高能效、尺寸精巧、且符合高成本效益的20W－150W LED驅動解決方案
，滿足各項要求嚴苛的照明標準規範，讓設備廠商能夠為商業區
、店麵、辦公室

、戶外空間帶來性能最佳、物料成本及組裝成本最低的高端專業級照明係統。



圖示2-大聯大友尚代理的ST HVLED001線路圖





嵌入式800V高電壓啟動，可確保LED啟動時間小於0.5秒，降低外部組件物料列表（BOM，Bill Of Materials）成本，同時提高穩健性；

輸出恒壓一次側控製
，±2%穩壓精確度，確保多重LED光源亮度穩定；

嵌入式乘法器（multiplier）及的總諧波失真率優化器，可快速反應線路電壓的各種變化；

可調頻率折返（Frequency Foldback）
，在低負載變光條件下提高能效表現及穩壓調變的精準度
；

全方位的智能保護功能

，包括輸入過壓
、過量電流、掉電（brownout）及光耦合器（opto-coupler）的失效防護
，其中可自動重啟的智能定時器
，實現所有無鎖定（latch-free）操作模式。
