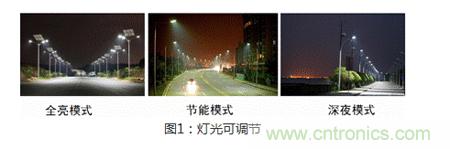

在漫漫黑夜之中路燈為大家照亮了前行的道路，當黑夜降臨路燈便亮了起來
，隨著道路上的行人越多，天色越黑路燈也就越亮
；當進入深夜，道路行人變少時，路燈開始變暗，節約城市照明的能源。

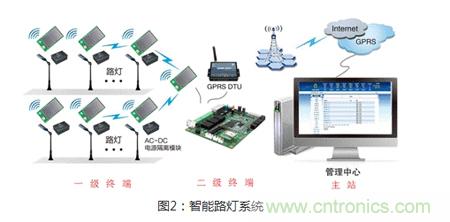

那(na)麼(me)路(lu)燈(deng)是(shi)如(ru)何(he)控(kong)製(zhi)亮(liang)度(du)協(xie)調(tiao)工(gong)作(zuo)的(de)呢(ne)？下(xia)圖(tu)則(ze)是(shi)路(lu)燈(deng)控(kong)製(zhi)係(xi)統(tong)的(de)整(zheng)體(ti)係(xi)統(tong)示(shi)意(yi)圖(tu)，在(zai)每(mei)個(ge)路(lu)燈(deng)節(jie)點(dian)上(shang)由(you)一(yi)級(ji)終(zhong)端(duan)設(she)備(bei)將(jiang)路(lu)況(kuang)和(he)環(huan)境(jing)信(xin)息(xi)通(tong)過(guo)ZigBee無線傳送給二級終端ZigBee集中器

，通過它將信號轉為公網用的GPRS信號，最終傳遞給我們的管理中心
，管理中心人員根據傳回來的信號，做出相應的控製
，調節每個節點的亮滅及亮度。

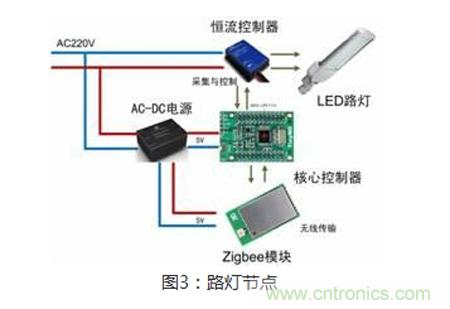

這是我們的一級終端，每個路燈節點由ZigBee無線模塊、核心控製板
、光線及人流傳感器和LED燈組成。每個節點通過ZigBee接收命令，並實時彙報每盞路燈的亮、滅情況、實現亮度調節、傳送電能負荷狀態
、完成燈杆損壞報警與漏電報警、接收來自ZigBee集中器的查詢命令、控製命令等。

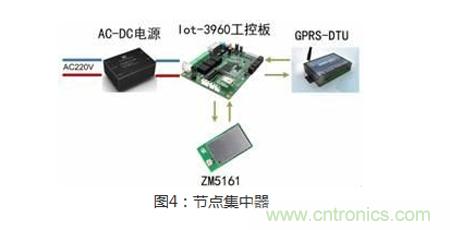

這就是二級終端ZigBee集中器，它由ZM5161模塊，Iot-3960工控板和GPRS-DTU組成，主要用來實現ZigBee信號與GPRS信號的轉換，通過公網傳輸給控製中心。

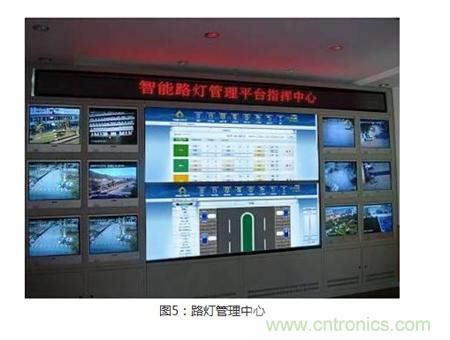

這裏是控製中心，由服務器、大屏幕投影顯示設備
、路燈智能測控係統軟件及WEB服務器、打印機等設備組成，負責實時監控由一級終端上傳的路況和周圍環境信息
、查詢工作記錄和對路燈進行有效的實時控製。





整體優勢：

1.以無線代替有線
，大幅降低布線的複雜度和線纜成本；

2.無線公網傳輸方式，可實現複雜組網及超遠距離監控；

3.可工作在多種模式下

，配合光敏和人流量等傳感器自動調節亮度，有效增加能源的利用率；

4.可提高道路照明質量
、降低能耗、實現綠色照明
；

5.FastZigBee組網協議可用節點更多

、傳輸效率高、性能穩定
、二次開發簡單。
