數碼管的分類：



(1)按照數碼管段數分類



數(shu)碼(ma)管(guan)是(shi)一(yi)種(zhong)半(ban)導(dao)體(ti)發(fa)光(guang)器(qi)件(jian)，其(qi)基(ji)本(ben)單(dan)元(yuan)是(shi)發(fa)光(guang)二(er)極(ji)管(guan)。它(ta)按(an)段(duan)數(shu)分(fen)為(wei)七(qi)段(duan)數(shu)碼(ma)管(guan)和(he)八(ba)段(duan)數(shu)碼(ma)管(guan)
，八(ba)段(duan)數(shu)碼(ma)管(guan)比(bi)七(qi)段(duan)數(shu)碼(ma)管(guan)多(duo)一(yi)個(ge)發(fa)光(guang)二(er)極(ji)管(guan)單(dan)元(yuan)(也就是多一個小數點顯示)；



(2)按照數碼管數字顯示分類



按能顯示多少個“8”可分為1位、2位、4位等等數碼管；



(3)按照數碼管連接方式分類



按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。



共陽數碼管與共陰數碼管：



其中，共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管。共陽數碼管在應用時應將公共極COM接到+5V
，當某一字段發光二極管的陰極為低電平時
，相應字段就點亮。當某一字段的陰極為高電平時，相應字段就不亮。



而共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極(COM)的數碼管。共陰數碼管在應用時應將公共極COM接到地線GND上
，當某一字段發光二極管的陽極為高電平時

，相應字段就點亮。當某一字段的陽極為低電平時
，相應字段就不亮。



共陽數碼管驅動電路示例：

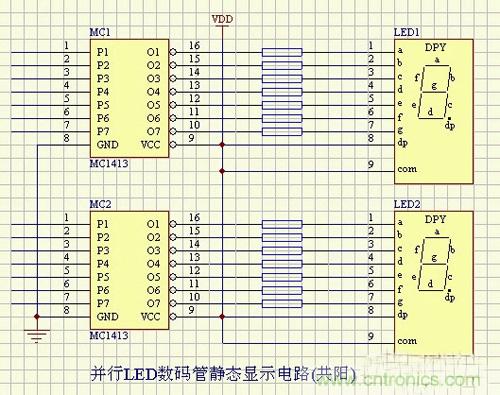

並行LED數碼管靜態顯示電路(共陽)



共陰數碼管驅動電路示例：



串行LED數碼管動態掃描顯示電路(共陰)



更多共陽數碼管與共陰數碼管驅動電路

，請點擊如下鏈接瀏覽：



下麵提供一種數碼管驅動電路設計，可以實現led數碼管數字0~9控製輸出。



工作原理：

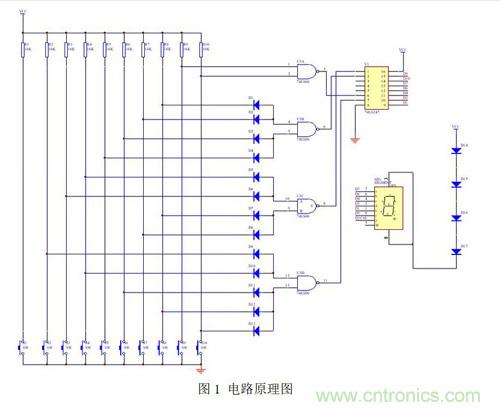

如圖1所示，電路由與非門74LS00
、數碼管驅動芯片74LS247組成。10個按鍵組成輸入電路，經過與非門電路編碼後，輸入數碼管驅動芯片，驅動數碼管顯示相應的按鍵號。



設計按鍵編碼電路時
，先寫出真值表，由真值表可寫出下式：



A={I1 ·I3 ·I5 ·I7 · I9 ｝(大括號中，每個因子取反，一起共同取反) = I1+I3 +I5 +I7 +I9



B={I3 ·I4 ·I6 · I7｝(大括號中，每個因子取反
，然後一起共同取反) = I3+I4+I6+I7



C={I4 ·I5 ·I6 · I7｝(大括號中
，每個因子取反
，然後一起共同取反) = I4 +I5 +I6+I7



D={I8 · I9 ｝(大括號中，每個因子取反，然後一起共同取反) = I8+I9



為了使電源電壓不超過數碼管承受電壓範圍，電源串聯4個二極管後
，加到數碼管上，這樣做，可以節省元件。



電路原理圖

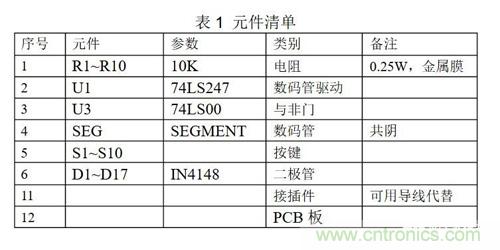

元件清單
