華為P10拆解評測,防摔保護措施不錯
發布時間:2017-10-10 責任編輯:susan

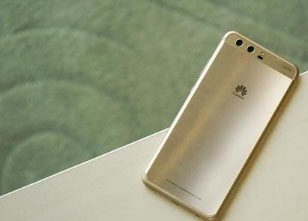

【導讀】華為在3月24號正式發布了新一代P係列旗艦手機——P10以及P10 Plus,像是繼承了P9、Mate 9基因之後的一次全麵升級版, 它們都搭載了旗艦麒麟960處理器,而相機方麵,P10 Plus後置更高端的徠卡Summarit鏡頭(P10則依然為Summilux級別),而前置方麵兩者都采用了徠卡的鏡頭。


另外,這次P10家族配色中的“草木綠”和“鑽雕藍”是華為與世界權威色彩機構PANTONE跨界合作的結果,為P10整個係列注入了時尚的基因。“草木綠”配色也是PANTONE色彩機構2017年的流行色。
詳細拆解部分


依然先把SIM卡槽取出,再卸下機身底部的梅花螺絲,最後借助吸盤從機身下半部分吸起屏幕,這類手機的拆解方法基本一致。

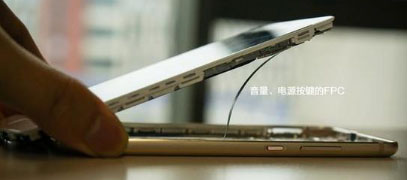

注意音量、電源按鍵的FPC,接口在主板側。按鍵不直接放在主板上還是有點講究的,因為金屬機身遭遇不慎的話可能會變形,而變形後主板與按鍵(鍵帽)之間容易出現錯位從而影響按鍵手感/功能,因此把按鍵整合在後殼上,再用FPC連接主板,怎麼摔按鍵也能按。

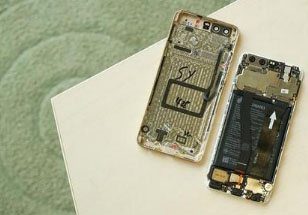

分離中框(含主板電池等等)與金屬後殼,可以看到後殼內部滿滿的CNC刀路,而華為P10則采用常見的三段式設計,主板與副板之間采用BTB進行連接。

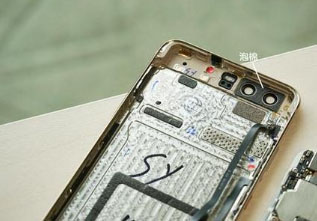

houzhishexiangtouyuhoukezhijiantianchonglepaomian,nenghuanchongshuailuozhihoujikeduishexiangtouzaochengdechongjizhiwai,hainengxishouguangxianzaifengxilidefanshe,rangxiangjichengxianghuamiangengjiachunjing。

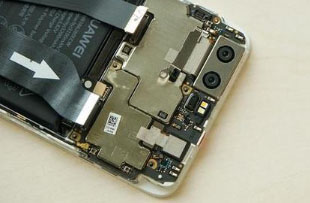

BTB連接器有金屬支架進行固定。

而且支架與接頭之間還有類似於膠水的玩意。

卸下主板,屏蔽罩與金屬中框之間填充了導熱矽脂,中框上也有用於信號屏蔽的開槽。


聽筒、光線傳感器采用金屬觸點與主板進行連接,同樣有類似膠水的東西進行固定。

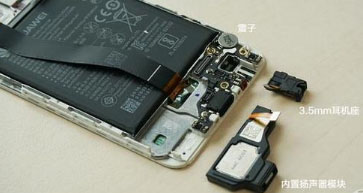

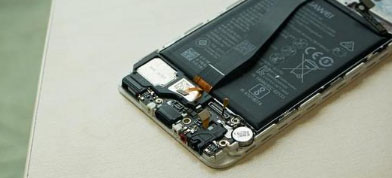

P10的下半部分,我們發現揚聲器模塊、3.5mm耳機座均采用FPC與副板連接,而市麵上不少機型在這部分均采用了金屬觸點這種活連接方式。在性能上兩者的差異不會太大,但FPC這種方式成本會更加高。

後麵有主要零部件包括副板、震子、3.5mm耳機座、內置揚聲器模塊。

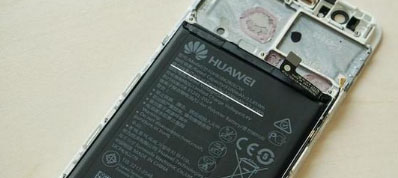

華為P10內置一塊3200mAh電池,支持3.5-5V/5A的SuperCharge快充之餘還兼容上代9V/2A快充。

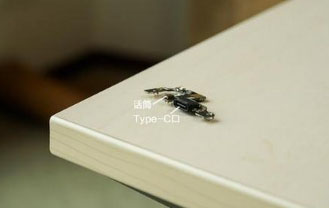

副板包含話筒、Type-C口,各式各樣奇奇怪怪的觸點。

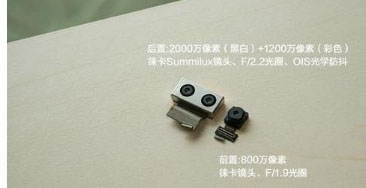

相機方麵同樣是此次P10係列的重點,P10采用1200萬像素(彩色)和2000萬像素(黑白)雙攝像頭組合,兩個攝像頭的焦距一樣,但支持2倍變焦(不是光學變焦,但優於一般的數碼變焦),其中彩色攝像頭還支持OIS光學防抖功能。
而前置方麵同樣采用了F/1.9光guang圈quan的de徠lai卡ka鏡jing頭tou,還hai增zeng加jia了le智zhi能neng廣guang角jiao功gong能neng,能neng夠gou根gen據ju畫hua麵mian人ren物wu數shu量liang,自zi動dong切qie換huan單dan人ren自zi拍pai模mo式shi或huo廣guang角jiao群qun拍pai模mo式shi,拍pai合he照zhao的de時shi候hou更geng為wei方fang便bian。另ling外wai,華hua為weiP10 Plus的前置鏡頭還支持自動對焦。

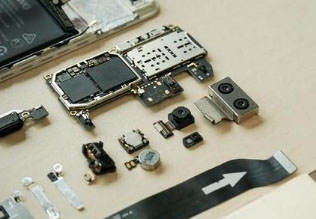

主板方麵,P10的所有屏蔽罩都使用了雙層可拆卸式屏蔽罩設計,方便維修,而屏蔽罩與主要芯片之間覆蓋了一層導熱矽脂。而一些BTB連接器接口附近的小元件(例如電容電阻)都上了膠,避免了不小心被刮掉的情況。

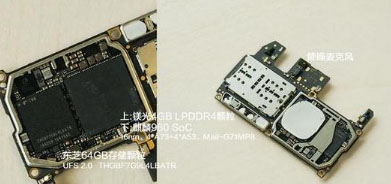

主要的芯片有鎂光4GB LPDDR4顆粒+麒麟960(整合封裝)、旁邊則為東芝64GB UFS 2.0顆粒。而背麵則緊湊地放置了射頻芯片、電源管理芯片等等。

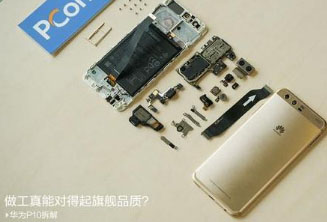

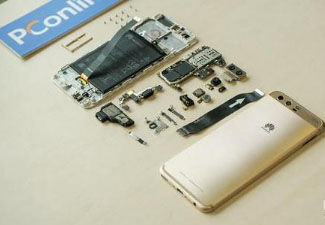

華為P10拆解總結
總的來說,華為P10的拆解難度並不大,主要是金屬後殼與中框的卡扣比較緊,在分離的時候需要使出吃奶的力。分離之後的拆解工作幾乎沒有難度。

而在做工方麵,華為P10整體用料相當規整,金屬後殼、中框的厚度都較為適中,而且邊緣部分也經過打磨,沒有出現飛邊毛刺。而在一些細節上,P10同樣有著旗艦機應有的水準,BTB接口使用金屬支架進行固定,而雙攝像頭也采用一個金屬盒子把模組以及基板包裹起來,即使手機摔落也能保證內部元件不鬆動。
整體來說,在內部布局,用料以及細節處理上,華為P10都表現得相當不錯。
