大聯大世平推出的該參考設計是雙串LED發光二極管（LED）驅動器
，該驅動器采用基於運算放大器（op amp）的電路來平衡電流在兩個LED燈串。運算放大器電路檢測參考串中的電流，並使用鏡像串的​​反饋來偏置調節串之間電流的MOSFET。

該方案采用升壓配置的TPS92692-Q1多拓撲LED驅動器來驅動LED。TPS92692-Q1具有用於電磁幹擾（EMI）性能的擴頻頻率調製
，模擬電流調節和內部脈寬調製（PWM）調光。這種設計包括使用LMT87-Q1的可調線性熱折返模擬溫度傳感器以及電流限製，以防止鏡像串無法打開電路。該設計還具有兩種亮度模式：一種模式是全亮度模式，另一種是降低亮度的PWM調光模式。


產品特性


使用單個LED驅動器的雙串電流平衡；

經過CISPR25 Class-5傳導和輻射輻射測試

；

兩種亮度模式下的PWM調光；

電流限製
；

通過冷曲柄操作；

無需微控製器單元（MCU）。

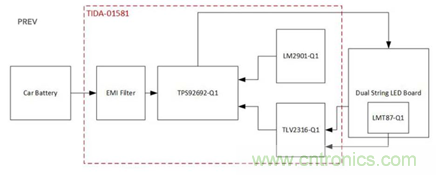

圖示1-大聯大世平推出基於TI產品的車輛日間行車燈LED驅動器參考設計係統架構圖



此模塊（EVM）可幫助設計人員評估TPS92692-Q1和TPS92692高精度LED控製器的操作和性能，該控製器專為汽車照明和普通照明應用而設計。TPS92692EVM-880使用TPS92692-Q1（AEC Q100）器件
；然而，對於普通照明和其他非汽車應用，TPS92692采用相同的封裝和引腳配置

，具有相同的性能特征。

TPS92692-Q1器(qi)件(jian)實(shi)現(xian)了(le)具(ju)有(you)可(ke)編(bian)程(cheng)開(kai)關(guan)頻(pin)率(lv)
，斜(xie)率(lv)補(bu)償(chang)和(he)啟(qi)動(dong)時(shi)序(xu)的(de)固(gu)定(ding)頻(pin)率(lv)峰(feng)值(zhi)電(dian)流(liu)模(mo)式(shi)控(kong)製(zhi)技(ji)術(shu)。它(ta)集(ji)成(cheng)了(le)低(di)失(shi)調(tiao)軌(gui)到(dao)軌(gui)電(dian)流(liu)檢(jian)測(ce)放(fang)大(da)器(qi)

，可(ke)以(yi)在(zai)0V至65V的輸出電壓範圍內直接測量LED電流。其他特性包括寬輸入電壓範圍（4.5V至65V）
、擴頻頻率調製、模擬到PWM轉換電路、直接PWM調光功能、模擬調光功能、可調開關頻率、輸入欠壓保護、輸出過壓保護和開關逐周期電流限製。基於輸出LED堆棧電壓，該控製器可用於實現一係列LED驅動器拓撲結構
，包括升壓、降壓—升壓（升壓至電池）
、SEPIC和反激式。



汽車日間行車燈；

汽車前照明；

汽車尾燈和刹車燈。
