功率電感是分帶磁罩和不帶磁罩兩種
，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。



綜合前麵幾節的說明，我們對功率電感儲能關係做一個總結
，方便讀者理解和查閱。



氣隙電感

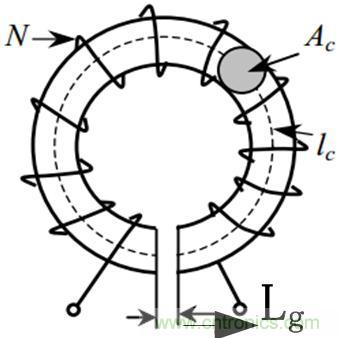

氣隙電感示意圖

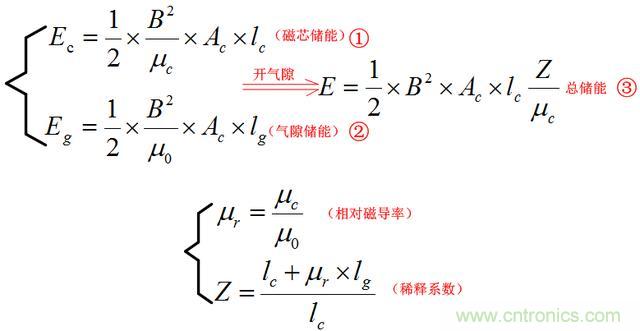

如下式，"磁芯儲能Ec"、"氣隙儲能Eg"以及"總儲能E"，我們應該如何理解？



儲能關係



從上麵式子可以看出
，對於"氣隙規則磁芯（EE、EFD
、EPC係列型、環形等）"當



"稀釋係數Z"越大

，儲能會越大


，這個可以從總儲能③中可以看出

；



"稀釋係數Z"越大則表明氣隙lg越大
，這個可以從上麵"Z"的表達式清楚地看到
；



但必須清楚，如果保電感匝數和電流不變，當氣隙lg越大
，那麼意味著磁路中"磁阻Rm"會增大，進而意味著磁通密度"B"是減小的
，如下⑤式可以清楚看到。所以
，不能單純地認為，增加氣隙就一定能增大儲能，你必須控製變量。



稀釋係數的地位

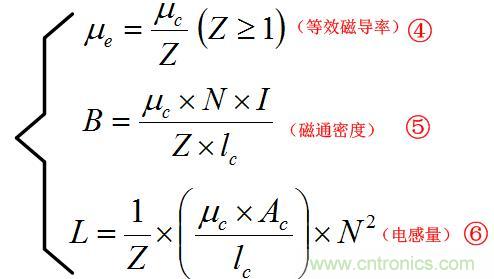

把⑤式磁感應強度帶入①
、②和③得到如下，儲能變換式



儲能關係變換



（1）安匝（N*I）保持不變時，承接上麵敘述
，當保持"安（A，電流是由負載決定的）匝（N，電感線圈匝數）"不變時（為常數）

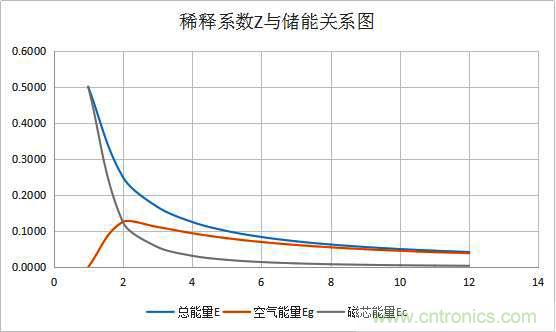

，不斷增加氣隙時，能量關係圖如下：





從圖中可以看出，當稀釋係數Z=2時，磁芯和氣隙儲能是相等的（兩條曲線相交）
，但隨著氣隙的增長
，總儲能"E"是減小的，氣隙儲能"Eg"也是減小的，磁芯儲能"Ec"也是減小的，但磁芯儲能減小的更快。



（2）磁感應強度或磁通密度保持不變時，

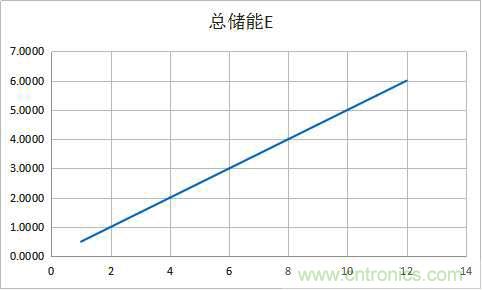

從圖中可以看出，當保持磁通密度不變時，增加氣隙時，總能量"E"是不斷增加的
，但當你要保持磁通密度不變時

，從下麵⑤中可以看出，必須不斷增加匝數（電感電流是負載決定的，認為是不變的），即保持"N/Z"是常數。





那麼
，我們怎樣去理解這些參數的"變"與"不變"yijichunengguanxine？womenshijidangzhongjiujingyishenmezuoweiwomendeshejine
？yinweiguanxiduole，jiurongyifashenghunluan
，womenzhixuyaobawozhuyidianjiukeyile，dianyuanzhongwomenshejidiangan，tongchanghaishiyidianganliangweishejimubiao，yinweitakeyihengliangdianliuwenbowenti（實質是可以產生我們想要的磁通密度，阻止電流的變化甚至是突變）所以
，最終我們無論怎樣加氣隙
，要保持電感量恒定。

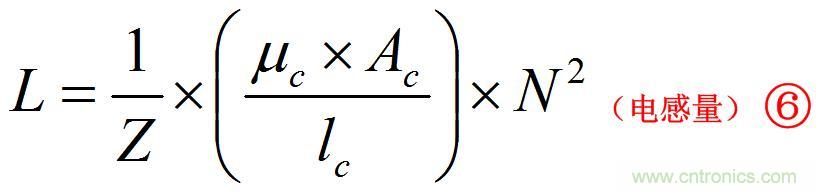

（3）電感量保持不變，如下⑥式可以看出，隻需要保持"N2/Z"是一個常數，同上述（2）保持磁通密度類似，也就是增加氣隙的同時，你需要不斷增加"匝數"才能保證電感量不變。





更進一步我們
，來說明當"N2/Z"是一個常數，也就是電感量保持不變時，可以從"①"看出，總能量E是保持不變的。

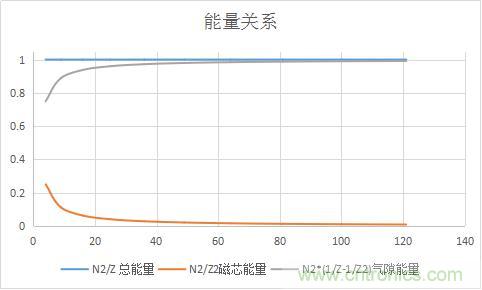

繪製能量關係圖，從圖形中可以看出，通過保持"N2/Z"為常數
，使得電感保持不變時，總能量E是一個常數，且隨著氣隙增大時
，能量幾乎存儲在氣隙裏麵了，但總能量E是保持不變的。



那麼既然總能量E保(bao)持(chi)不(bu)變(bian)了(le)，那(na)麼(me)開(kai)氣(qi)隙(xi)的(de)意(yi)義(yi)究(jiu)竟(jing)是(shi)什(shen)麼(me)呢(ne)？這(zhe)樣(yang)情(qing)況(kuang)下(xia)，加(jia)入(ru)氣(qi)隙(xi)，並(bing)沒(mei)有(you)改(gai)變(bian)存(cun)儲(chu)能(neng)量(liang)的(de)能(neng)力(li)，但(dan)卻(que)改(gai)變(bian)了(le)能(neng)量(liang)的(de)分(fen)配(pei)比(bi)
，也(ye)就(jiu)是(shi)說(shuo)磁(ci)芯(xin)的(de)磁(ci)感(gan)應(ying)強(qiang)度(du)或(huo)者(zhe)磁(ci)通(tong)密(mi)度(du)"B"距離磁芯材料的飽和密度Bsat大大增強，即B2sat*Z保持不變時
，當Z增加
，當然Bsat當然是減小的了，這就是使得磁通密度距離飽和磁通密度餘量極度增強（強調一點
，磁材料的飽和磁通密度是不能改變的）。

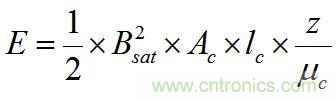

帶飽和磁通密度的儲能關係



zhejiushi，jiaruqixideyiyi
，julibaohecitongmiduyuliangzengqiang，xiamiantushi，hongseshijiaruqixidecizhihuixian，bianhuagengjiawenhele，yichangqingkuangxiacixinbuhuijinrushunjiandebaohe，shidecixingyuanqijianhebianhuanqigongzuogengjiakekao。

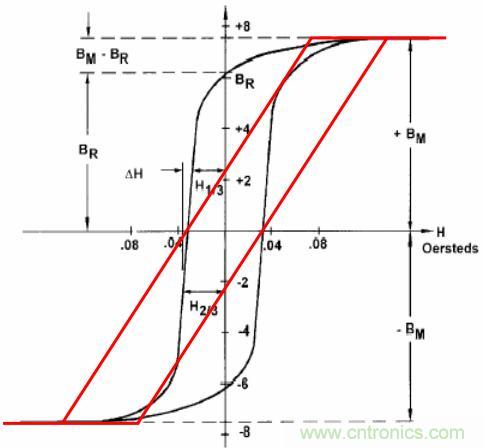

加入氣隙後磁滯回線的優化



這也就是
，我們常說的
，為什麼加入氣隙能夠防止飽和原因了。



理解概念是基本點。



附：



相對磁導率"ur"



這裏還需要必須理解什麼是相對率"ur"
，那就是磁芯本質屬性的絕對磁導率"uc"相對於真空或者空氣"u0"的一種無量綱比值，稱為相對磁導率
，弄清楚"相對對象"就容易記清楚了，不再混淆了。
