本文將概要討論利用模擬或HDMI攝像機實現立體視覺（3D視頻）的各種要求。文章將描述一個基於FPGA的係統
，它將兩個視頻流結合成一個3D視頻流
，通過HDMI 1.4發射器進行傳輸，同時還要介紹一個基於DSP的係統，與通常需從兩台攝像機接收數據相比
，該係統可以節省DMA帶寬。另外，本文還將描述一種方法
，該方法可以實現一種並排格式，可供3D攝像機或要求3D視頻的係統使用。



概述



立體視覺要求使用兩台攝像機，二者相距大約5.5厘米，這是人類雙眼之間的典型間距
，如圖1所示。



圖1 支架上的兩台攝像機（已針對立體視覺對齊）



圖2所示高級功能框圖使用了采用相同視頻標準的兩台同步攝像機、兩個視頻解碼器和一個FPGA。weilequebaowanquanyizhidezhensulv，shexiangjibixuxingsuodingdaogongtongdecankaoshixu。ruguomeiyoutongbu，bushiyongwaibucunchuqi，jiubukenengjiangshuchuzuheqilaibingcunchuweiwanzhengdeshipinzhen。



圖2 高級功能框圖



圖3顯示兩個行鎖定視頻流被合並成一個立體圖像。圖4顯示，如果不將整個視頻幀保存在外部存儲器中，則異步視頻流無法合並。



圖3 合並兩個同步視頻流

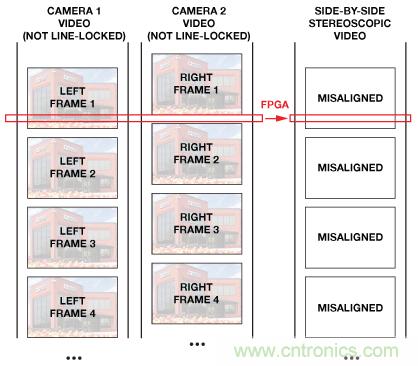

圖4 如果不使用外部存儲器
，則無法合並異步視頻流



然後
，兩台同步攝像機的輸出由視頻解碼器（如ADV7181D, ADV7182或ADV7186 用於模擬攝像機）進行數字化處；也可由 HDMI receivers（如ADV7610 或 ADV7611用於數字攝像機）進行數字化處理。



視頻解碼器和HDMI接收器都采用內部鎖相環(PLL)在其輸出總線上產生時鍾和像素數據。這意味著，在數字化模擬視頻，或者接收HDMI流時，將為兩台攝像機產生兩個獨立的時鍾域。另外
，兩個視頻流可能存在對齊誤差。這些時序差異和對齊誤差必須在後端器件（如FPGA）中進行補償
，先將數據帶至共同的時鍾域，然後再將兩個視頻圖像結合成單個立體視頻幀。然後，通過一個支持3D的HDMI 1.4HDMI 接收器（如ADV7511 或 ADV7513—也可以將其提供給DSP（如 ADSP-BF609 Blackfin®處理器）—以便進一步處理。



時鍾架構



視頻解碼器有兩種完全不同的時鍾源，具體取決於其是否鎖定。當視頻PLL被鎖定至輸入同步信號時——水平同步（視頻解碼器）或TMDS時鍾(HDMI)——結果會產生一個鎖定至輸入視頻源的時鍾。當視頻失鎖時，或者當PLL處於強製自由運行模式時，視頻PLL不會鎖定至輸入同步信號，結果會產生一個鎖定至晶振時鍾的時鍾輸出。另外
，時鍾可能不會在複位後輸出
，因為LLC時鍾驅動器在複位後設置為高阻抗模式。



因此，如果係統有兩個或多個始於視頻解碼器或HDMI接收器的視頻路徑，即使將同一晶振時鍾提供給兩個視頻解碼器或HDMI接收器，仍會有兩個不同頻率、不同相位的不同時鍾域，因為每個器件都會基於自己的PLL產生自己的時鍾。



帶鎖定視頻解碼器的同步係統



典型的立體視頻使用兩個視頻源，其中，每個視頻解碼器都會鎖定至輸入視頻信號
，並會基於輸入水平同步或TMDS時鍾產生自己的時鍾。當兩台攝像機同步——或行鎖定至同一參考時序時——分(fen)幀(zhen)線(xian)將(jiang)始(shi)終(zhong)對(dui)齊(qi)。由(you)於(yu)兩(liang)個(ge)獨(du)立(li)的(de)視(shi)頻(pin)解(jie)碼(ma)器(qi)會(hui)收(shou)到(dao)相(xiang)同(tong)的(de)水(shui)平(ping)同(tong)步(bu)信(xin)號(hao)，因(yin)此(ci)，像(xiang)素(su)時(shi)鍾(zhong)將(jiang)擁(yong)有(you)相(xiang)同(tong)的(de)像(xiang)素(su)時(shi)鍾(zhong)頻(pin)率(lv)。這(zhe)樣(yang)
，就(jiu)可(ke)以(yi)將(jiang)兩(liang)條(tiao)數(shu)據(ju)路(lu)徑(jing)帶(dai)入(ru)同(tong)一(yi)個(ge)時(shi)鍾(zhong)域(yu)，如(ru)圖(tu)5所示。

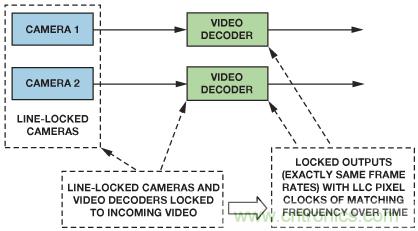

圖5 同步至同一參考源的兩台攝像機。



兩個視頻解碼 器都會收到同一同步信號
，因此，它們也會鎖定



異步視頻係統



不幸的是
，其中一個視頻解碼器可能因視頻源信號質量欠佳而失鎖，如圖6所示；或者，攝像機因視頻鏈路斷開而失去同步性
，如圖7所示。這會在兩條數據路徑中導致不同的頻率
，結果又會導致進入後端中的數據量不對稱。



圖6 帶未鎖定視頻解碼器的行鎖定攝像機

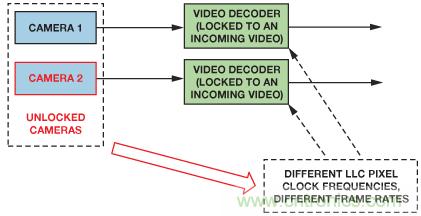

圖7 帶鎖定視頻解碼器的未鎖定攝像機



視頻失鎖可以通過使用一個中斷（SD視頻解碼器為SD_UNLOCK，分量視頻解碼器為CP_UNLOCK，或HDMI接收器中的TMDSPLL_LCK寄存器）laijiance，gaizhongduanhuizaiyidingyanchihoujieru。shipinjiemaqijichenglebuwendingshuipingtongbupinghuajizhi，yinci
，shipinshisuodejiancekenengxuyaoliangsanxing。gaiyanchiketongguokongzhiFPGA中的失鎖來減少。



時鍾三態模式



在設計FPGA時鍾資源時
，必須知道，默認情況下，許多視頻解碼器和HDMI產品在複位後將時鍾和數據線路置為三態模式。因此
，LLC像素時鍾不適用於同步複位。



兩條視頻流中的數據對齊誤差



為了簡化係統並減少合並兩幅圖像所需存儲器

，到達FPGA的數據應進行同步，以使來自第一台攝像機的第M 行第N個 像素與來自第二台攝像機的第M 行第N個 像素同時收到。



在FPGA輸入端
，這可能很難實現，因為兩條視頻路徑可能具有不同的延遲：xingsuodingshexiangjikenengshuchucunzaiduiqiwuchadexing
，butongdelianjiechangdukenengjiadaduiqiwucha，ershipinjiemaqizekenengdailaikebianqidongyanchi。shouzhexieyanchiyingxiang，caiyongxingsuodingshexiangjidexitonghuiyouyixiecunzaiduiqiwuchadexiangsu。



行鎖定攝像機對齊誤差



即使是行鎖定攝像機也可能輸出存在對齊誤差的視頻行。圖8顯示來自兩台攝像機的CVBS輸出端的垂直同步信號。一台攝像機（同步主機）為第二台攝像機（同步從機）提供行鎖定信號。380 ns的對齊誤差是清楚可見的。圖9展示的是這些攝像機輸出端的視頻解碼器傳輸的數據。可以看到11個像素的位移。

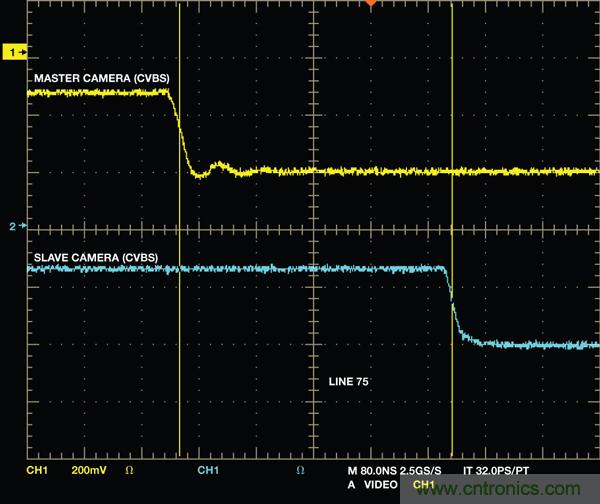

圖8 行鎖定視頻攝像機之間的380 ns視頻對齊誤差

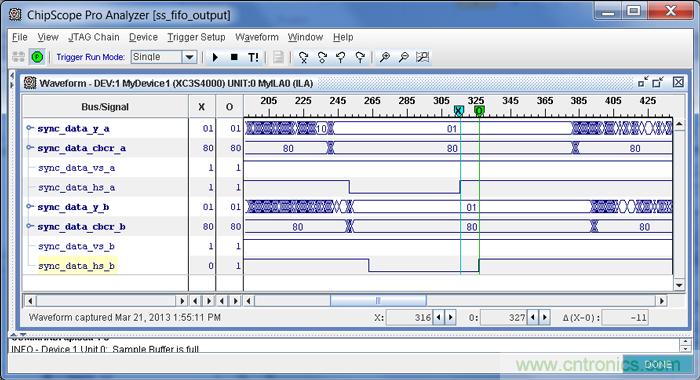

圖9 數字域中未補償的11個像素的視頻對齊誤差



不同的連接長度



所有電氣連接都會帶來傳播延遲
，因此，要確保兩條視頻路徑具有相同的軌道和電纜長度。



視頻解碼器/HDMI接收器延遲



所有視頻解碼器都會帶來可能因啟用的功能而異的延遲。另外
，有些視頻器件含有可能增加隨機啟動延遲的因素——如深色FIFO。采用視頻解碼器的典型立體係統的隨機啟動延遲大約為5個像素時鍾。含有HDMI發射器和接收器的係統（如圖10所示）的隨機啟動延遲可能為40個像素時鍾左右。



圖10 流水線延遲測量設置



對齊誤差補償



圖11所示係統中，一個視頻解碼器對來自各攝像機的模擬信號進行數字化處理。各視頻路徑的數據和時鍾是獨立的。兩條視頻路徑都連接至FIFO，後者對輸入數據進行緩衝，以補償數據對齊誤差。在輸出數據時，FIFO使(shi)用(yong)來(lai)自(zi)其(qi)中(zhong)一(yi)個(ge)解(jie)碼(ma)器(qi)的(de)共(gong)用(yong)時(shi)鍾(zhong)。在(zai)鎖(suo)定(ding)係(xi)統(tong)中(zhong)
，兩(liang)條(tiao)數(shu)據(ju)路(lu)徑(jing)應(ying)具(ju)有(you)完(wan)全(quan)相(xiang)同(tong)的(de)時(shi)鍾(zhong)頻(pin)率(lv)，以(yi)確(que)保(bao)在(zai)攝(she)像(xiang)機(ji)行(xing)鎖(suo)定(ding)且(qie)視(shi)頻(pin)解(jie)碼(ma)器(qi)鎖(suo)定(ding)的(de)情(qing)況(kuang)下(xia)，不(bu)會(hui)出(chu)現(xian)FIFO溢出或下溢現象。



通過啟用或禁用FIFO輸出
，控製模塊可以維持FIFO電平以盡量減少像素對齊誤差。如果采取了正確的補償措施，則FPGA模塊的輸出應為與第一個像素對齊的兩條數據路徑。然後該數據提供給FPGA後端

，以生成3D格式。



圖11 使用數字FIFO來重新對齊視頻圖像



對齊誤差測量



兩個數字化數據流之間的對齊誤差可以在視頻FIFO輸出端進行測量
，其方法是使用一個單一時鍾計數器，該計數器在輸入信號之一的垂直同步(VS)脈衝上複位。圖12所示兩個視頻流（vs_a_in和vs_b_in）的對齊誤差為4個像素。計數器使用列表1中所示方法測量對齊誤差。計數從VS1的上升沿開始，並在VS2的上升沿終止。



如果一個幀的總像素長度是已知的，則可以通過從幀長中減去計數值，從而算出負偏斜（VS2位於VS1之前）。該負值應在偏斜超過像素幀長的一半時計算。結果應用來重新對齊FIFO中存儲的數據。



圖12 對齊誤差測量



列表1 簡單對齊誤差測量(Verilog®).



module misalign_measurement(

 input wire reset,

 input wire clk_in,

 input wire vs_a_in,

 input wire vs_b_in,

 output reg [15:0] misalign,

 output reg ready);



reg [15:0] cnt;

reg cnt_en, cnt_reset;

reg vs_a_in_r, vs_b_in_r;

assign vs_a_rising = vs_a_in > vs_a_in_r;

assign vs_b_rising = vs_b_in > vs_b_in_r;



always @(posedge clk_in)

begin

 vs_a_in_r <= vs_a_in;

 vs_b_in_r <= vs_b_in;

end



always @(posedge clk_in)

 if (reset)

 begin

 { ready, cnt_en } <= 2''''b00;

 misalign <= 0;

 end else begin

 if ((vs_a_in == 1''''b0) && (vs_b_in == 1''''b0))

 { ready, cnt_reset } <= 2''''b01;

 else

 cnt_reset <= 1''''b0;



 /* beginning */

 if (vs_a_rising && vs_b_rising)

 begin

 misalign <= 0;

 { ready, cnt_en } <= 2''''b10;

 end

 else if ((vs_a_rising > vs_b_in) || (vs_b_rising > vs_a_in))

 { ready, cnt_en } <= 2''''b01;



  /* ending */

 if ((cnt_en == 1''''b1) && (vs_a_rising || vs_b_rising))

 begin

 { ready, cnt_en } <= 2''''b10;

 misalign <= vs_a_rising ? (-(cnt + 1)) : (cnt + 1);

 end

 end



always @(posedge clk_in) /* counter */

 if ((cnt_reset) || (reset))

 cnt <= 0;

 else if (cnt_en)

 cnt <= cnt + 1;



endmodule

從兩個對齊視頻流生成3D視頻



一旦像素、行和幀數據都真正同步，FPGA可以將視頻數據轉換成3D視頻流，如圖13所示。



圖13 用於實現3D格式的簡化架構



輸入數據由共用時鍾讀入存儲器。同步時序分析儀檢查輸入的同步信號，並抽取視頻時序
，包括水平前後沿長度
、垂直前後沿

、水平和垂直同步長度、水平有效行長
、垂(chui)直(zhi)有(you)效(xiao)行(xing)數(shu)和(he)同(tong)步(bu)信(xin)號(hao)極(ji)化(hua)。將(jiang)該(gai)信(xin)息(xi)與(yu)當(dang)前(qian)水(shui)平(ping)和(he)垂(chui)直(zhi)像(xiang)素(su)位(wei)置(zhi)一(yi)起(qi)傳(chuan)給(gei)同(tong)步(bu)時(shi)序(xu)再(zai)發(fa)生(sheng)器(qi)
，這(zhe)樣(yang)可(ke)以(yi)生(sheng)成(cheng)經(jing)修(xiu)改(gai)的(de)時(shi)序(xu)，以(yi)便(bian)支(zhi)持(chi)所(suo)需(xu)3D視頻結構。新生成的時序應延遲，以確保FIFO含有所需數據量。



並排3D視頻



對存儲器要求最低的架構是並排格式
，隻需要一個兩行緩衝器(FIFO)jikecunchulaizilianggeshipinyuandexingneirong。bingpaigeshidekuanduyingweiyuanshishurumoshideliangbei。weici，yingshiyongyigeshuangbeishizhonglaiweiyongyoushuangbeishuipingxingchangdudezaishengtongbushixutigongshizhong。yongyuweihouduantigongshizhongdeshuangbeishizhongjiangyishuangbeisulvqingkongdiyigeFIFO和第二個FIFO
，這樣即可並排顯示圖像，如圖14所示。並排圖像如圖15所示。

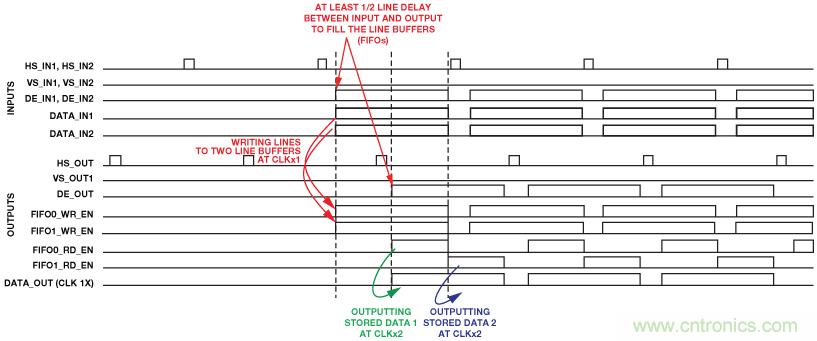

圖14 使用簡單的FPGA行緩衝器來並排合並兩幅圖像



圖15 視頻時序下的並排576p圖像



結論



ADI公司的解碼器和HDMI產品以及簡單的後處理技術可以打造出真正的立體3D視頻，並為其傳輸提供條件。如本文所示，用簡單的數字模塊，無需使用昂貴的存儲器，即可實現3D視頻。這種係統可用於需要3D視覺的任何類型的係統中，從簡單的攝像機，到基於ADSP-BF609 DSP的可以跟蹤物體及其距離的專業係統。
