串聯式開關電源儲能濾波電感的計算
從上麵分析可知，串聯式開關電源輸出電壓Uo與控製開關的占空比D有關
，還與儲能電感L的大小有關，因為儲能電感L決定電流的上升率（di/dt），即輸出電流的大小。因此
，正確選擇儲能電感的參數相當重要。

串聯式開關電源最好工作於臨界連續電流狀態
，或連續電流狀態。串聯式開關電源工作於臨界連續電流狀態時，濾波輸出電壓Uo正好是濾波輸入電壓uo的平均值Ua，此時
，開關電源輸出電壓的調整率為最好
，且輸出電壓Uo的紋波也不大。因此

，我們可以從臨界連續電流狀態著手進行分析。我們先看（1-6）式：



當串聯式開關電源工作於臨界連續電流狀態時，即D = 0.5時，i(0) = 0，iLm = 2 Io

，因此
，（1-6）式可以改寫為：


式中Io為流過負載的電流（平均電流），當D = 0.5時，其大小正好等於流過儲能電感L最大電流iLm的二分之一；T為開關電源的工作周期，T正好等於2倍Ton。

由此求得：

或：



（1-13）和（1-14）式，就是計算串聯式開關電源儲能濾波電感L的公式（D = 0.5時）。（1-13）和（1-14）式的計算結果
，隻給出了計算串聯式開關電源儲能濾波電感L的中間值，或平均值，對於極端情況可以在平均值的計算結果上再乘以一個大於1的係數。

如果增大儲能濾波電感L的電感量，濾波輸出電壓Uo將小於濾波輸入電壓uo的平均值Ua

，因此，在保證濾波輸出電壓Uo為一定值的情況下，勢必要增大控製開關K的占空比D，以保持輸出電壓Uo的穩定；而控製開關K的占空比D增大，又將會使流過儲能濾波電感L的電流iL不連續的時間縮短，或由電流不連續變成電流連續，從而使輸出電壓Uo的電壓紋波ΔUP-P進一步會減小，輸出電壓更穩定。[page]

如果儲能濾波電感L的值小於（1-13）式的值，串聯式開關電源濾波輸出的電壓Uo將大於濾波輸入電壓uo的平均值Ua，在保證濾波輸出電壓Uo為一定值的情況下，勢必要減小控製開關K的占空比D，以保持輸出電壓Uo的值不變；控製開關K的占空比D減小
，將會使流過濾波電感L的電流iL出現不連續，從而使輸出電壓Uo的電壓紋波ΔUP-P增大，造成輸出電壓不穩定。

由此可知
，調整串聯式開關電源濾波輸出電壓Uo的大小，實際上就是同時調整流過濾波電感L和控製開關K占空比D的大小。

由圖1-4可以看出：當控製開關K的占空比D小於0.5時，流過濾波電感L的電流iL出現不連續
，輸出電流Io小於流過濾波電感L最大電流iLm的二分之一，濾波輸出電壓Uo的電壓紋波ΔUP-P將顯著增大。因此
，串聯式開關電源最好不要工作於圖1-4的電流不連續狀態，而最好工作於圖1-3和圖1-5表示的臨界連續電流和連續電流狀態。

串聯式開關電源工作於臨界連續電流狀態，輸出電壓Uo等於輸入電壓Ui的二分之一
，等於濾波輸入電壓uo的平均值Ua；且輸出電流Io也等於流過濾波電感L最大電流iLm的二分之一。

串聯式開關電源工作於連續電流狀態，輸出電壓Uo大於輸入電壓Ui的二分之一
，大於濾波輸入電壓uo的平均值Ua；且輸出電流Io也大於流過濾波電感L最大電流iLm的二分之一。

串聯式開關電源儲能濾波電容的計算
我們同樣從流過儲能電感的電流為臨界連續電流狀態著手，對儲能濾波電容C的充、放電過程進行分析，然後再對儲能濾波電容C的數值進行計算。

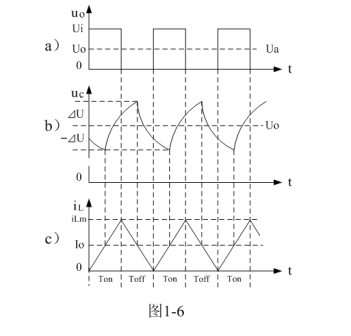

圖1-6是串聯式開關電源工作於臨界連續電流狀態時，串聯式開關電源電路中各點電壓和電流的波形。圖1-6中，Ui為電源的輸入電壓
，uo為控製開關K的輸出電壓，Uo為電源濾波輸出電壓
，iL為流過儲能濾波電感電流，Io為流過負載的電流。圖1-6-a）是控製開關K輸出電壓的波形
；圖1-6-b）是儲能濾波電容C的充、放電曲線圖；圖1-6-c）是流過儲能濾波電感電流iL的波形。當串聯式開關電源工作於臨界連續電流狀態時，控製開關K的占空比D等於0.5
，流過負載的電流Io等於流過儲能濾波電感最大電流iLm的二分之一。

在Ton期間，控製開關K接通，輸入電壓Ui通過控製開關K輸出電壓uo ，在輸出電壓uo作用下
，流過儲能濾波電感L的電流開始增大。當作用時間t大於二分之一Ton的時候，流過儲能濾波電感L的電流iL開始大於流過負載的電流Io ，所以流過儲能濾波電感L的電流iL有一部分開始對儲能濾波電容C進行充電
，儲能濾波電容C兩端電壓開始上升。

當作用時間t等於Ton的時候，流過儲能濾波電感L的電流iL為最大，但儲能濾波電容C的兩端電壓並沒有達到最大值，此時，儲能濾波電容C的兩端電壓還在繼續上升，因為
，流過儲能濾波電感L的電流iL還大於流過負載的電流Io ；當作用時間t等於二分之一Toff的時候
，流過儲能濾波電感L的電流iL正好等於負載電流Io，儲能濾波電容C的兩端電壓達到最大值，電容停止充電，並開始從充電轉為放電。

[page]

可ke以yi證zheng明ming，儲chu能neng濾lv波bo電dian容rong進jin行xing充chong電dian時shi，電dian容rong兩liang端duan電dian壓ya是shi按an正zheng弦xian曲qu線xian的de速su率lv變bian化hua，而er儲chu能neng濾lv波bo電dian容rong進jin行xing放fang電dian時shi
，電dian容rong兩liang端duan電dian壓ya是shi按an指zhi數shu曲qu線xian的de速su率lv變bian化hua，這zhe一yi點dian後hou麵mian還hai要yao詳xiang細xi說shuo明ming
，請qing參can考kao後hou麵mian圖tu1-23
、圖1-24、圖1-25的詳細分析。

圖1-6中
，電容兩端的充放電曲線是有意把它的曲率放大了的，實際上它們的變化曲率並沒有那麼大。因為儲能濾波電感L和儲能濾波電容構成的時間常數相對於控製開關的接通或關斷時間來說非常大（正弦曲線的周期：T = ）
，即：由儲能濾波電感L和(he)儲(chu)能(neng)濾(lv)波(bo)電(dian)容(rong)組(zu)成(cheng)諧(xie)振(zhen)回(hui)路(lu)的(de)諧(xie)振(zhen)頻(pin)率(lv)，相(xiang)對(dui)於(yu)開(kai)關(guan)電(dian)源(yuan)的(de)工(gong)作(zuo)頻(pin)率(lv)來(lai)說(shuo)，非(fei)常(chang)低(di)
，而(er)電(dian)容(rong)兩(liang)端(duan)的(de)充(chong)放(fang)電(dian)曲(qu)線(xian)變(bian)化(hua)範(fan)圍(wei)隻(zhi)相(xiang)當(dang)於(yu)正(zheng)弦(xian)曲(qu)線(xian)零(ling)點(dian)幾(ji)度(du)的(de)變(bian)化(hua)範(fan)圍(wei)

，因(yin)此(ci)，電(dian)容(rong)兩(liang)端(duan)的(de)充(chong)
、放電曲線基本上可以看成是直線
，這相當於用曲率的平均值取代曲線曲率。同理，圖1-3、圖1-4
、圖1-5中儲能濾波電容C的兩端電壓都可以看成是按直線變化的電壓，或稱為電壓或電流鋸齒波。

實際應用中
，一般都是利用平均值的概念來計算儲能濾波電容C的數值。值得注意的是：濾波電容C進行充
、放電的電流ic的平均值Ia正好等於流過負載的電流Io，因為
，在D等於0.5的情況下
，電容充、放電的時間相等，隻要電容兩端電壓的平均值不變，其充
、放電的電流必然相等，並等於流過負載的電流Io。

濾波電容C的計算方法如下：
由圖1-6可以看出

，在控製開關的占空比D等於0.5的情況下，電容器充、放電的電荷和充、放電的時間，以及正、負電壓紋波值均應該相等，並且電容器充電流的平均值也正好等於流過負載的電流。因此，電容器充時
，電容器存儲的電荷ΔQ為：


電容器充電的電壓增量2ΔUc為：



由此求得：
或：


（1-17）和（1-18）式
，就是計算串聯式開關電源儲能濾波電容的公式（D = 0.5時）。式中：Io是流過負載的電流
，T為控製開關K的工作周期，ΔUP-P為輸出電壓的波紋。電壓波紋ΔUP-P一般都取峰-峰值，所以電壓波紋正好等於電容器充電或放電時的電壓增量，即：ΔUP-P = 2ΔUc 。

順shun便bian說shuo明ming

，由you於yu人ren們men習xi慣guan上shang都dou是shi以yi輸shu出chu電dian壓ya的de平ping均jun值zhi為wei水shui平ping線xian
，把ba電dian壓ya紋wen波bo分fen成cheng正zheng負fu兩liang部bu分fen，所suo以yi這zhe裏li遵zun照zhao習xi慣guan也ye把ba電dian容rong器qi充chong電dian或huo放fang電dian時shi的de電dian壓ya增zeng量liang分fen成cheng兩liang部bu分fen
，即ji：2ΔUc。

同理，（1-17）和（1-18）式的計算結果，隻給出了計算串聯式開關電源儲能濾波電容C的中間值，或平均值，對於極端情況可以在平均值的計算結果上再乘以一個大於1的係數。

當儲能濾波電容的值小於（1-17）式的值時
，串聯式開關電源濾波輸出電壓Uo的電壓紋波ΔUP-P會增大，並且當開關K工作的占空比D小於0.5時
，由於流過儲能濾波電感L的電流iL出現不連續，電容器放電的時間大於電容器充電的時間，因此，開關電源濾波輸出電壓Uo的電壓紋波ΔUP-P將顯著增大。因此，最好按（1-17）式計算結果的2倍以上來選取儲能濾波電容的參數。
