中心議題：

• 判別端子的晶體管測試儀

解決方案：

• 電路使用兩隻CD4022或CD4017計數器IC1和IC2
• 測試時采用的是CD4520計數器與CD4028解碼器

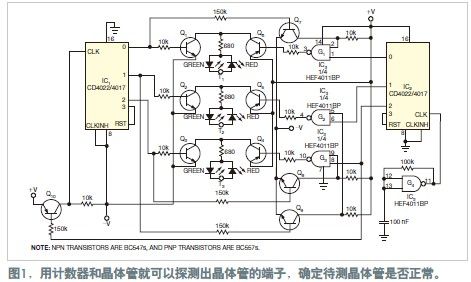

圖1中的簡單晶體管測試儀可以判斷出晶體管的類型，並且能幫助檢測出晶體管的發射極、集電極和基極。其方法是檢查被測晶體管三個端子T1、T2和T3之間流過的各種可能電流方向的組合。 電路使用兩隻CD4022或CD4017計數器IC1和IC2；一隻單門方波振蕩器G4
；以及一個CD4011四與非門，G1至G3。每個測試端子串接一對LED，用於指示電流的方向。LED的顏色直接表示出晶體管的結端。

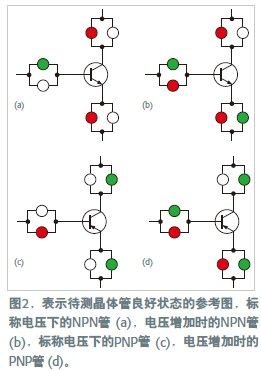

圖2是一個簡單示意圖
，有助於理解測試的過程。每個端子都有一對NPN晶體管Q1與Q3和PNP晶體管Q4與Q6
，連接到-V或+V上，它們在端子之間建立了所需電勢差。電路生成端子之間所有可能或需要的+V與-V組合，以建立起結的關係。Q7和Q8作為電壓轉換器

，而G1至G3是抑製器，防止T1至T3出現同時為+V和-V的衝突情況。 當一隻正常晶體管插在測試端子之間時，它限製電流隻能沿某些方向流動。串聯的LED表示出這些方向，因此指示出了晶體管的類型。例如，對NPN晶體管，LED發光為紅-綠-紅；而對PNP晶體管
，發光為綠-紅-綠。
[page]
了解這點以後，就能輕鬆地選擇出晶體管的基極。至於集電極與射極的區別
，必須了解其特性，即在反偏時，基-射結的擊穿要比基-集電極結更容易，後者在正常工作情況下是反偏的。

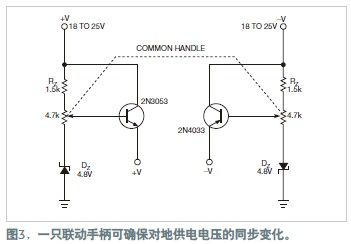

由於晶體管的基-集電極反偏擊穿電壓各不相同，因此電路提供了一種改變電源電壓的簡單方式（圖3）。隨著電壓的升高


，與發射極連接的兩隻LED都發光，而集電極隻有一個LED發光（圖2中b和d）。±4V的基本電壓足夠用於檢測晶體管的基極或類型。如將電源電壓從±4V增至±15V，就可以測試很多種晶體管的發射極。考慮到串聯LED的壓降，這個範圍可為基射結提供最高26V以上的反向擊穿電壓。 本電路經過了測試，可正常工作。但是，測試時采用的是CD4520計數器與CD4028解碼器（因為手頭沒有CD4022/CD4017 IC），這種替換應該不成問題。關鍵是電壓電平
，對CMOS器件的邏輯1或邏輯0來說
，它們基本是相同的。另外
，也可以隻采用兩個電源電壓：±5V用於檢測基極，±15V用於檢測射極。
