中心議題：

• 基於智能電池充電器性能測試的研究

解決方案：

• 利用定電壓電子負載的原理

• 通過對定電壓電子負載的研製

1引言

zhongsuozhouzhi，yaobaozhengxudianchidezhengchangshouming
，jiubixugeixudianchitigongqikejieshouqiekexuedechongdiandianliu，zhinengchongdianqijiushizaizhezhongbeijingxiafazhanqilaide。eryitaizhinengdianchichongdianqishifoudadaoleshejizhibiao，lilunshangkeyiyongzhenshideercidianchilaiceshi
，danzhezhongfangfashiyigerongchangqiehennancaozuodeguocheng，zaiyanjiuheshengchanzhongshibufuheshijiqingkuangde，dingdianyadianzifuzaijiukeyihenhaodijiejuezhegewenti。

2定電壓電子負載的研製

2．1定電壓電子負載的原理

電子負載是利用大功率半導體器件吸收電源提供的電流，轉換成熱能，從而達到模擬負載的電源測試儀器。定電壓（CV）電子負載的工作原理如圖1所示。它將從電源吸收足夠的電流來控製其輸出電壓達到設定值，因而它可以模擬蓄電池的端電壓
，可快速、準確地測試智能電池充電器的輸出特性，另外它也可使用於測試電源的限流特性。


2．2定電壓電子負載的研製

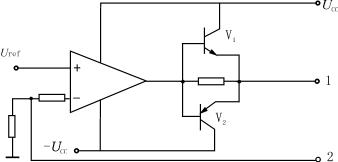

JTU—100型電子負載的原理圖如圖2所示，它最大可以吸收10A的電流，圖中V1
、V2為調整管，Uref為可調基準源，1、2為輸出端，調節Uref的大小
，不管負載如何變化，都可以在1、2端得到設定的電壓。
[page]
3智能電池充電器的性能測試研究

圖3是開發的一種智能電池充電器的原理框圖
，它滿足12VVRLA蓄電池在循環使用條件下的充電要求

，設計指標為：
（1）當Ub≤14.2V時，恒流充電，充電電流為2A。

（2）當Ub>14.2V時，充電電流隨電池電壓的升高而線性減小。

（3）當Ub≥15.5時，以10mA左右的電流給蓄電池充電
，用以補償蓄電池自放電的電流。

（4）充電閾值電壓溫度補償係數為－23mV/℃(12VVRLA蓄電池)

測試步驟如下：

①給JTU—100型電子負載接上電源，並將輸出調整到13.5V。

②按圖4接線。

③先打開電子負載的開關

，再打開智能電池充電器的開關，電流表顯示為2A，電壓表顯示為13.5V。

④逐漸增加電子負載的輸出電壓
，當電壓大於14.2V時，輸出電流逐漸減小，當電子負載的輸出電壓升至15.5V時
，電流降至10mA左右。

⑤逐漸減小電子負載的輸出電壓，電流表的讀數線性增加
，當輸出電壓小於14.2V時,電流表的讀數增至2A並維持不變。

⑥為(wei)了(le)測(ce)出(chu)充(chong)電(dian)閾(yu)值(zhi)電(dian)壓(ya)的(de)溫(wen)度(du)補(bu)償(chang)是(shi)否(fou)達(da)到(dao)設(she)計(ji)指(zhi)標(biao)，將(jiang)智(zhi)能(neng)電(dian)池(chi)充(chong)電(dian)器(qi)的(de)溫(wen)度(du)傳(chuan)感(gan)器(qi)放(fang)到(dao)恒(heng)溫(wen)箱(xiang)中(zhong)，測(ce)出(chu)該(gai)溫(wen)度(du)下(xia)的(de)充(chong)電(dian)曲(qu)線(xian)。測(ce)量(liang)結(jie)果(guo)如(ru)圖(tu)5所示。

4結論

電子負載的出現將會促進電源技術的進一步發展，定電壓電子負載是人們研製智能化電池充電器不可缺少的測試儀器。
