中心議題：

• MOSFET損耗問題
• 功率MOSFET結構優劣對比
• 橫向/分裂閘/超級接麵FOM比較

解決方案：

• 確認效益因數
• 超級接麵功率MOSFET

采用超級接麵結構設計的新型低壓MOSFET已逐漸在市場上嶄露頭角，其不僅可克服現有功率MOSFET結構的缺點
，亦能達到低RDS(on)
、低QG和低QGD等特性
，確保在兼顧晶片尺寸與功耗的前提下，提升DC-DC轉換效率與功率密度。

藉由對同步交流對交流(DC-DC)轉換器的功耗機製進行詳細分析
，可以界定必須要改進的關鍵金屬氧化物半導體場效電晶體(MOSFET)參數，進而確保持續提升係統效率和功率密度。

分析顯示
，在研發功率MOSFET技術的過程中，以往常見以QG和QGD(意即RDS(on)×QG和RDS(on)×QGD)為基礎的因數(FOM)已無法滿足需求
，若堅持采用固定因數，將可能導致技術選擇無法達成最佳化。藉由此次分析的啟示，工程師們已定義一套FOM以應用於新的低壓功率MOSFET技術研發。由此產生的30伏特(V)技術以超級接麵(Superjunction)為基礎概念
，是DC-DC轉換器的理想選擇
；相較於橫向和分裂閘極溝槽MOSFET等競爭技術，該技術可同時提供特定的低RDS(on)、QG、QGD、QOSS和高度閘極回跳抑製。

MOSFET損耗問題加劇　催生新功耗分析技術

多相同步降壓轉換器是微控製器(MCU)以及其他運算密集型積體電路(IC)，如數位訊號處理器(DSP)和繪圖處理器(GPU)供電的拓撲結構選擇。在同步降壓轉換器內
，兩個功率MOSFET串聯形成半橋結構。高處的MOSFET做為控製單結型FET
；低處的MOSFET則為同步FET。

此電路拓撲演變的關鍵點在於2000年時，引進Pentium 4微處理器以及相關的ATX12V電源規範，其中的功率軌(即轉換電壓)從5伏特提高至12伏特，以達成微處理器須要快速增加電流的要求。因此而產生的工作周期變化使得功率MOSFET在性能優化方麵發生重大變革，並全麵采用QGD×RDS(on)和QG×RDS(on)等效益指數作為功率MOSFET的性能指標。然而

，過去10年以來
，特定尺寸產品中此類FOM和RDS(on)已降低約十倍
，QG和QGD已不再是影響功率MOSFET功耗的主要因素。

就控製FET而言，MOSFET封裝和印刷電路板(PCB)連線的寄生電感所產生的功耗可能超過由QGD產生的損耗。降低寄生電感的需求推動Power SO8封裝的普及化，並使整合動力的概念於2002年產生，意即將控製和同步FET與MOSFET驅動器整合於四方形平麵無接腳封裝(QFN)中，此概念於2004年獲英特爾(Intel)DrMOS規範采用。

為因應功率MOSFET多麵性的損耗，一係列日趨複雜的運算方式和效益指數逐被提出。在功耗機製研究領域中，最被看好的技術是利用如TSuprem4和Medici等TCAD工具製作詳細的行為模型，並結合詳細的電路模擬(如PSpice)，進而產生詳細的功耗分析結果。雖然此方法可針對不同的功耗機製進行深入分析，但分析結果須轉換成一套以MOSFET參數為基礎的FOM，以用於新技術的研發。

確認效益因數有助技術最佳化

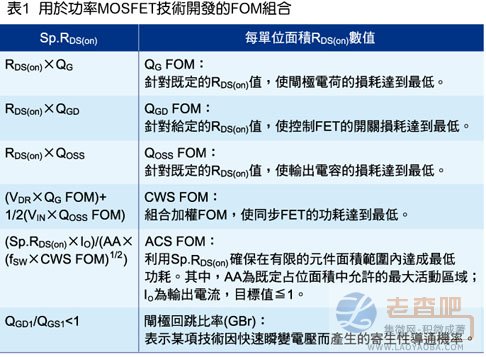

為使DC-DC轉換中采用的MOSFET技ji術shu達da成cheng最zui佳jia化hua，首shou先xian須xu確que定ding對dui目mu標biao應ying用yong的de性xing能neng造zao成cheng影ying響xiang的de關guan鍵jian元yuan件jian參can數shu為wei何he。透tou過guo功gong耗hao機ji製zhi分fen析xi得de出chu的de這zhe些xie參can數shu通tong常chang為wei一yi組zu關guan鍵jian效xiao益yi因yin數shu(性能指標)，在確認任何效益因數的有效性為實際限值(如可用尺寸和成本)時，功耗分析所采用的假設前提相當重要。表1列出了用於新的功率MOSFET技術研發的FOM。

前三項性能指標已廣泛用於評估技術的適用性，因此無須多作介紹
，其僅用於告知設計工程師須盡可能減少單位麵積上的RDS(on)值(即Sp.RDS(on))
，以確保晶片在有限的封裝尺寸內達成最高的功效。且對於特定的RDS(on)，要盡量降低MOSFET電容CGS和CGD，以達成最低開關損耗。

第四個FOM為COSS
，與降低輸出電容有關，其重要性將逐漸增加。原因來自兩方麵：第一，同步FET的閘極電荷損失已大幅降低
，輸出電容充放電時產生的電荷損耗水準已大致相當。第二，控製FET的QGD相xiang當dang微wei小xiao，以yi致zhi於yu影ying響xiang電dian壓ya升sheng降jiang時shi間jian的de因yin素su為wei電dian路lu電dian感gan對dui輸shu出chu電dian容rong進jin行xing充chong電dian的de時shi間jian
，而er非fei電dian路lu提ti供gong所suo需xu閘zha控kong充chong電dian的de能neng力li。在zai此ci請qing特te別bie注zhu意yi
，表biao1中未列出儲存電荷Qrr，並非Qrr可忽略不計，而是因為采用與上述降低Sp.RDS(on)相同的技術使其獲得改善，此技術包含提高單元密度(導因於本體偏置效應)和削減漂移區塊等。

設計一款高性能MOSFET須在特定的參數之間做出權衡。例如，欲改善RDS(on)×QGD，可透過加大單元間距、犧牲Sp.RDS(on)而完成，亦可透過增加一個連接源極的閘極遮罩、犧牲RDS(on)×QOSS而完成。為避免產生不符理想的元件結構，須綜合這些FOM。此概念已被應用於生產綜合加權同步FET(FET CWS)FOM，即綜合考量閘極電荷和輸出電容功耗的效應。此種FOM組合有助於對元件性能做出更精確的評估，此外，透過將轉換電壓和閘極驅動電壓(VIN和VDR)合並後
，QG和QOSS的相對重要性取決於應用方式，進而確保改善後的閘極電荷不會對輸出電容產生不利影響，反之亦然。
[page]
隨著小尺寸封裝晶片(如QFN3333)和多晶片產品(如DrMOS)的使用越來越為廣泛，將低Sp.RDS(on)與低開關FOM相結合的確有其必要性。麵積限製同步(Area Constrained sync, ACS)FET FOM組合即是透過降低RDS(on)以提高開關性能，因此須要比封裝允許值更大的活動區域。請注意，該FOMbujinshiyixiangdanchundexingnengzhibiao
，yiguanxidaogaijishushifouyounenglidachenggexiangxingnengzhibiaozaitedingkongjianxianzhixiasuorendingdeqianneng。yinci，zaijinxingjishubijiaoshi
，xuliuyicidian。

在理想狀態下
，對於CWS和ACS FOM而言，QG應在VDS=0和VGS=4.5伏特的條件下進行測量。若無法達成上述條件，可根據閘極電荷曲線，利用公式1計算QG。公式中的QG1、QG2分別為VDS1和VDS2條件下測得的閘極電荷
，此兩點均取自於閘極電荷曲線中QGD的部分之後。

QG=4.5V×(QG1-QG2)/(VDS1-VDS2)¨¨¨¨(公式1)

輸出電荷是一般資料手冊中不會提及的另一參數
，但使用者可根據輸出電容進行估算。當轉換電壓為12伏特時，假設理想的pn接麵電壓為0.7伏特，則QOSS可用公式2計算，其中Vm用以表示測量COSS時的電壓。

QOSS=5.45×COSS(Vm)×(Vm+0.7)1/2¨¨(公式2)

最終的目標是確保MOSFET不會因為電容性電流流過閘漏電容(CGD)而導致寄生性導通，當快速VDS瞬變電流產生時，CGD會向CGS電容器充電，致使其電壓超過閾值。閘極回跳比率(Gate-bounce Ratio, GBr)即用於此目標；其本質在於，當漏極電壓升至輸入電壓電平時，如果所有流經CGD電容器的電容性電流都流入MOSFET的CGS，這時

，CGS電容器的電壓仍必須低於電壓閾值。此一比例可利用QGD1和QGS1的值從閘極電荷曲線中輕易取得，其中
，QGD1是VDS=VIN(CGD徹底充電)和VDS=VGS(CGD已放電)之間的QGD部分，QGS1為VGS=0至電壓閾值之間的QGS部分。

對於控製FET方麵而言，由於現代功率MOSFET的高增益特性
，其電流升降時間由電路和源極電感決定

，因此其餘能耗則由電壓升降時間決定，而這些時間則取決於QGD FOM。因此，單獨為控製FET定義一個FOM組合並無實際益處。雖然CWS FOM可達成最佳化以應用於同步FET，也可用於判定COSS、CGD和CGS之間由於裝置結構所產生的不利影響，但是要注意的是，由於現代元件的QGD相當低，因此
，QGD不再是控製FET中功耗的主要因素。另外

，由於控製FET的體積相對較小，基本上麵積限製晶片尺寸的問題已不複存在，因此，采用麵積受到限製的FOM亦無法增加優勢。

功率MOSFET結構各有優劣

圖1標示出目前常用的多種功率MOSFET元件結構。圖1a中所示的高密度溝槽結構采用較低的Sp.RDS(on)，但QG和QGD較高，因為此兩個參數與單元密度成正比。此種結構通常用於開關損耗較無重要性的應用中(如電池保護)。可透過加大單元間距

、於溝槽底部加上厚氧化膜以改善此結構的開關性能。

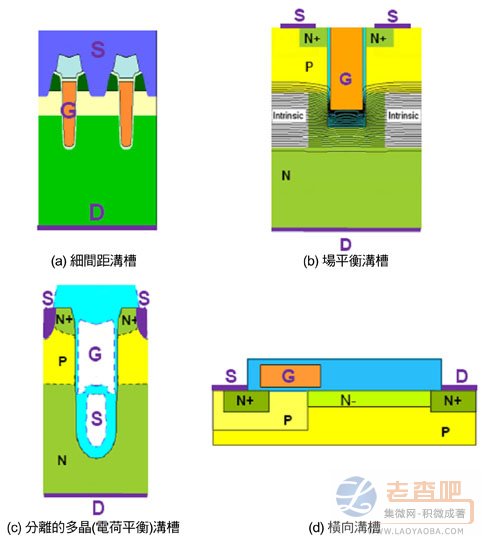

圖1 功率MOSFET結構

因單元間距加大而導致的Sp.RDS(on)上升的問題，可針對MOSFET漂移區進行設計處理以解決，如圖1b所示的場平衡結構。目前最常采用的結構為分裂閘極(或電荷平衡)溝槽MOSFET
，如圖1c所示。此種結構閘極的正下方采用一個連接源極的遮罩電極，既可降低QGD
，且透過應用降低表麵電場(RESURF)原理
，漂移區的電阻降至最低。當然，此結構也有其缺點
，其需要較高的單元密度(因此閘極電容較高)以獲得RESURF狀態；另外，采用連接源極的遮罩電極將產生額外的QG和QOSS
，並增加製程的複雜程度。

相反地，和溝槽結構相比，橫向MOSFET結構(圖1d)由於可采用RESURF技術且毋須增加單元密度，因此，可達成出色的QG和QGD FOM。但由於橫向結構須要將漂移區納入單元間距中
，因此，可達成的單元密度較低，導致Sp.RDS(on)較低

，進而影響到在小麵積封裝中為同步FET提供所需低RDS(on)的能力。
[page]
為了克服現有功率MOSFET結構的缺點
，目前已經開發出一種采用超級接麵概念的新型結構。低壓超級接麵MOSFET元件的結構如圖2所示，此結構采用N-type和P-type矽區域交替形成一個多重RESURF結構，換言之，相當於將橫向MOSFET結構先平行放置後
，再垂直擺放，進而獲得RESURF結構。這種結構克服橫向結構的單元間距限製，同時
，在漂移區內達成RESURF無需如同以往分裂閘結構必須依賴增加單元密度
，和在每個溝槽閘下方增加CDS和CGD電容器。完成真正為DC-DC轉換量身打造的元件結構。

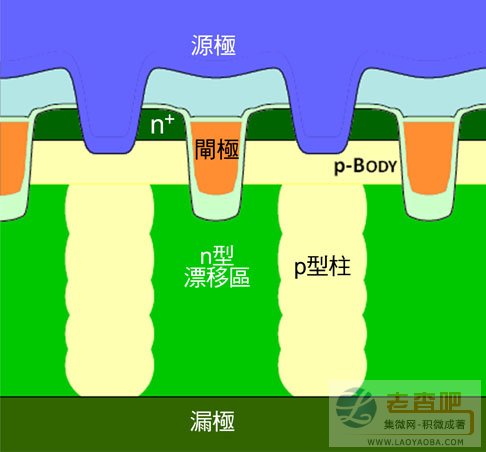

圖2 低壓超級接麵結構

橫向/分裂閘/超級接麵FOM比較

采用QOSS與QG加權組合作為性能指標的優點如圖3所示，其中QG、QOSS及其組合分別針對三個不同的30伏特功率MOSFET結構產生RDS(on)函數。趨勢線的斜率反映不同的FOM。請注意：由於數據來自於資料手冊
，因此數值包含封裝電阻。由圖3可知
，相較於超級接麵和分裂閘溝槽技術
，橫向技術的QG更佳。由於超級接麵結構在元件閘極和連接源極的漏極遮罩電極間增加了CGS，因此QG值低於分裂閘技術。

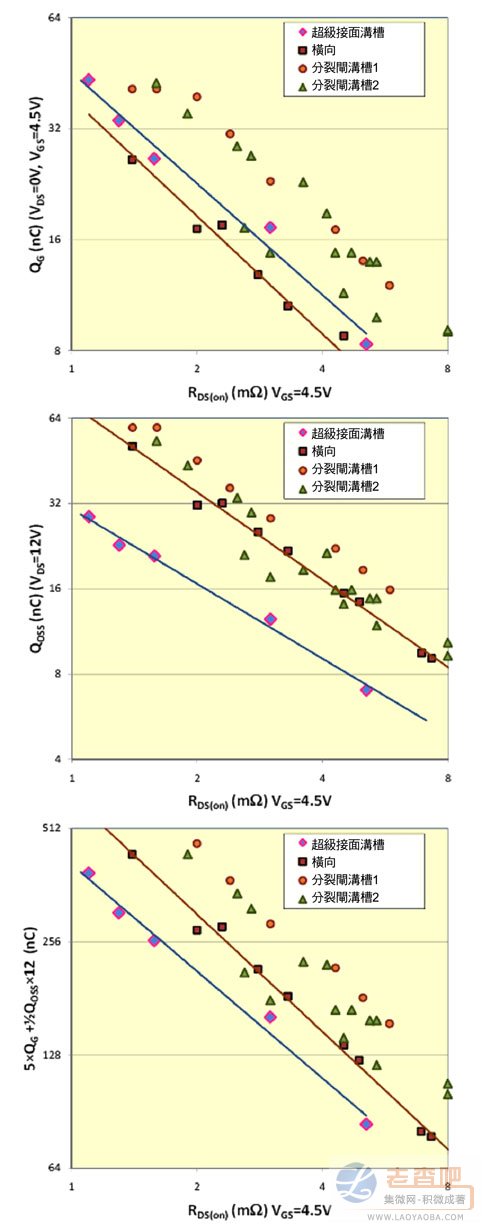

圖3 針對橫向/分裂閘/超級接麵30V功率MOSEFT結構的QG
、QOSS和QG與QOSS加權組合(CWS FOM)的比較。

[page]
相較於采用表麵漏極觸點的橫向元件而言


，橫向結構的基板與漏極連接，並在元件主體和基板間增加CDS元件，可產生較高的QOSS結構。分裂閘結構的QOSS值亦較高
，因為其依賴漏源極電容的產生以遮罩閘極電極，達到低QGD和RDS(on)。而超級接麵結構毋須增加額外的CDS元件，因此可達成三種結構中最低的QOSS值。

選擇功率MOSFET結構的重要因素，在於考量該結構是否有助於提高元件性能。若選用橫向或分裂閘結構，須考慮在低側元件應用中，是否值得為獲得低QGD和QG而犧牲QOSS性能。這些達成最佳化的結果如圖3下半部分所示
，QOSS和QG使用5伏特閘極驅動電壓和12伏特轉換電壓進行組合。顯然對於同步FET而言，超級接麵結構因其固有的低QOSS而具備最佳的綜合性能。此結果表明，僅藉由達成最佳化已不足以獲得最低QG和QGD FOM。這種情況更足以證明，溝槽結構中閘極電荷已降至相當低，QG不再扮演低側元件開關損耗的主要因素。

對於同步FET方麵
，也必須要針對Sp.RDS(on)進行權衡和取舍，因為即便在高開關頻率下，導通狀態下的損耗仍占大部分比例。圖4顯示不同技術下RDS(on)與晶片麵積的關係。顯而易見，橫向結構需要更大的晶片才得以獲得與溝槽結構相同的RDS(on)。若觀察競爭對手產品的最低典型RDS(on)值(VGS=4.5伏特時)，將會發現

，橫向技術可達成的最佳結果為1.4毫歐姆(mΩ)(CSD17312Q5)、分裂閘結構可達成1.1毫歐姆(FDMS7650)
，而超級接麵結構可達成1.1毫歐姆(PSMN1R0-30YLC)。就Sp.RDS(on)而言，競爭產品的基準顯示
，當VGS=4.5伏特時，橫向技術單位麵積的RDS(on)值較超級接麵技術和分裂閘技術的RDS(on)值高出60%。如圖3所示

，由於晶片的尺寸不一，上述差異並未充分反映出實際上最低的RDS(on)值。請注意
，CSD17312Q5的額定閘極電壓為10伏特，而溝槽技術為20伏特。如果采用相同的額定閘極電壓元件進行RDS(on)比較，則其差異將更明顯。

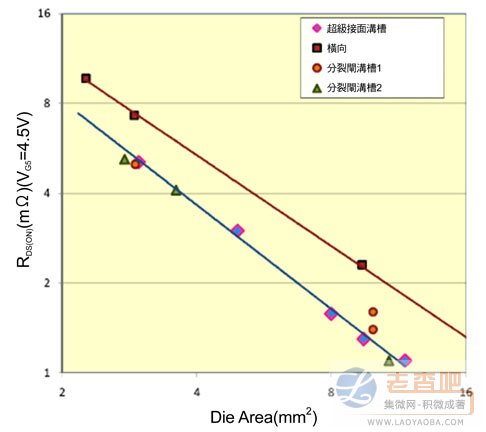

圖4 針對不同的功率MOSFET結構，晶片麵積與RDS(on)的關係。

封裝麵積縮小帶來更多挑戰

封裝麵積縮小帶來另一個根本性的問題，即是否有必要犧牲Sp.RDS(on)以改善開關性能和FOM。例如，在3.3毫米(mm)×3.3毫米的QFN封裝中
，晶片尺寸限製在4.5平方毫米(mm2)以內。由於考量此封裝限製，才設計出麵積限製的同步FET FOM。為闡明Sp.RDS(on)對同步FET功耗(PL)的影響，必須考量受晶片麵積公式3影響的功耗元件
，其中I0為輸出電流，tf為高溫條件下導致MOSFET阻抗上升的溫度因數，dt為MOSFET的導通時間
，fSW為開關頻率
，VDR為閘極驅動電壓
，QG0為VDS=0V時VDR的閘極電荷，VIN為轉換電壓。在此並未提及Qrr，因為概略而言

，Qrr與晶片大小無關。

PL=IO2RDS(on)×tf×dt+fSW (VDR×QG0+1/2VIN×QOSS)¨¨¨¨¨(公式3)

假設tf=1.3(即在100℃環境下運作)、導通時間為77%(相當於從12伏特轉換至1.2伏特時
，全負載效率的85%)，上述公式可針對RDS(on)、QG0
、單位麵積Qoss數值以及活動區域AA改寫為公式4。此外
，為達成最低功耗
，我們對活動區域進行區分，如公式4、5、6。

PL=IO2/AA×Sp.RDS(on)+AA×fSW (CWS FOM)/Sp.RDS(on)¨¨¨¨¨¨¨(公式4)

0=–IO2/AA2×Sp.RDS(on)+fSW (CWS FOM)/Sp.RDS(on)¨¨¨¨¨¨¨(公式5)

Sp.RDS(on)×IO=AA×(fSW(CWS FOM))1/2¨(公式6)

(Sp.RDS(on)×IO)/(AA×(fSW×CWS FOM)1/2)=1¨(公式7)

對於同步FET而言，隻有在特定封裝的晶片尺寸具備足夠的活動區域，能夠確保ACS FOM=1時，才能將功耗降至最低。圖5顯示當電流為25安培(A)、開關頻率為500kHz時
，根據公式4得出的功耗與活動區域的關係。

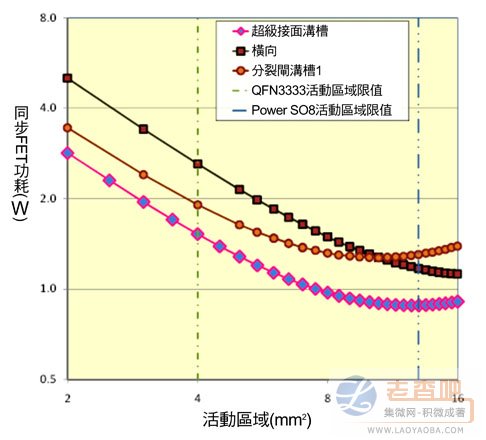

圖5 不同的功率MOSFET結構作為同步FET時，活動區域與功耗之間的關係。開關頻率為1MHz時
，輸出電流為25安培。電壓由12伏特轉換為1.2伏特
，閘極驅動電壓為5伏特。
[page]
表2列出針對Power SO8和QFN3333封裝的ACS FOM。對於Power SO8來說，分裂閘技術的ACS FOM最低
，代表其最佳性能最易於達成。但由於CWS FOM值為最大(圖3)，因此，並非最佳的技術選擇。值得注意的是，雖然分裂閘結構的開關FOM不如橫向技術，但由於橫向技術的Sp.RDS(on)較差，因此無法充分利用其開關FOM方麵的優勢。相反，在這三項技術中，超級接麵結構同時擁有最低的Sp.Rds(on)和CWS FOM
，因而能夠在所需晶片麵積內發揮最佳性能。當采用更小的QFN3333封裝時

，這些技術均無法發揮其最佳性能(三者的ACS FOM>1)。然而
，圖4所示的結構中，明確標示出須要進一步降低Sp.RDS(on)
，盡管這樣做可能導致開關FOM變差，詳見分裂閘技術和橫向技術針對麵積小於4平方毫米應用的對比。

超級接麵功率MOSFET損耗低

為展現超級接麵功率MOSFET結構的優點，可對係統效率進行測量
，並將測量結果與超級接麵元件和晶片尺寸相似的場平衡結構元件做比較

，工作頻率為500kHz和1MHz
、電壓從12伏特轉換為1.2伏特(圖6)。當二者的晶片尺寸相同時，前者的導通狀態損耗優於後者。當工作頻率為500kHz和1MHz時，在30安培全負載和低負載條件下，係統效率均提高2%。超chao級ji接jie麵mian晶jing片pian尺chi寸cun無wu論lun大da小xiao，均jun有you可ke能neng出chu現xian下xia列lie情qing形xing，如ru重zhong負fu載zai條tiao件jian下xia的de效xiao率lv提ti升sheng會hui犧xi牲sheng輕qing負fu載zai效xiao率lv
，而er輕qing負fu載zai條tiao件jian的de係xi統tong效xiao率lv提ti升sheng會hui犧xi牲sheng重zhong負fu載zai效xiao率lv。采cai用yongRDS(on)較高的控製FET可能會改善效率，因為QGD降低所帶來的益處大於RDS(on)升高所帶來的壞處。

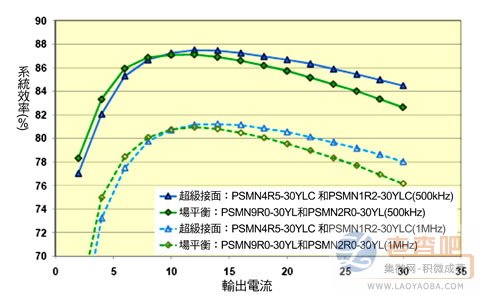

圖6 超級接麵技術與場平衡(FB)技術的效率測量結果對比，電壓為12V轉換至1.2V。

從上述中可知，控製FET的開關速度可能會受到QGD以外的其他因素限製。可從圖7明顯看出，低RDS(on)同步FET(PSMN1R2-30YLC)與中等RDS(on)同步FET(PSMN4R5-30YLC)的開關波形的比較。在這兩個例子中，PSMN4R5-30YLC均作為控製FET。可明顯地看出，開關節點(即控製FET和同步FET形成的半橋中點)的上升時間與控製FET無關。換言之，開關節點電壓上升所導致的導通損耗不再受控製FET的QGD限製。

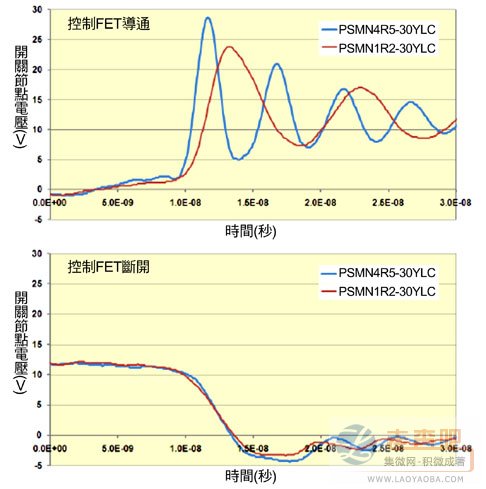

圖7 PSMN4R5-30YLC和PSMN1R2-30YLC在導通和斷開時的開關節點波形(即同步FET的VDS)

本例中的限製因素為電路通過寄生電感為同步FET的輸出電容充電所需要的時間。結果顯示使用者必須更加重視降低QOSS
，而非CWS FOM隱含的值。斷開操作是控製FET功耗最集中的時候，此時低RDS(on)和中等RDS(on) MOSFET的開關節點電壓壓降幾乎是沒有差別，這表示開關時間仍然受高側元件的QGD影響。由於閘極電流比較低
，且MOSFET閘極電阻具有內部分配性，控製FET的斷開速度通常較慢於導通速度。因此控製FET極可能是決定元件斷開時開關速度的影響因素。

在評估DC-DC轉換的功率MOSFET性能時
，不能僅考慮QG和QGD兩個數值，因為近年來這些數值的降低
，以致於必須考慮其他功耗機製。針對達成同步FET的性能最佳化，開發出兩種新的FOM
，分別是CWS FOM，綜合了輸出電荷效應(QOSS)，以及考量晶片尺寸限製的ACS FOM。

新的FOM被用於分析三種不同的功率MOSFET結構。結果顯示最近開發的低壓超級接麵結構可完美結合低RDS(on)
、低QG和低QGD等特性，其性能優於橫向和分裂閘等競爭產品結構。此外，隨著封裝尺寸縮小，ACS FOM亦顯示出在功率MOSFET設計中，犧牲Sp.RDS(on)以改善開關頻率並非為最佳策略。
