中心議題：

• Buck電源中絕緣柵場效應管的驅動方法

解決方案：

• 電平轉換直接驅動
• 光電耦合器隔離驅動

1 引言

圖一所示的單管降壓電源
，拓撲很簡單，但由於MOSFET的源極電位不固定，驅動不是很容易。本文就斬波電源的不同驅動方式，分別就其電路的複雜性、驅動脈衝質量
、價格成本以及工作頻率的適應性等方麵進行了分析和比較。
2 各種驅動電路分析

2.1　電平轉換直接驅動

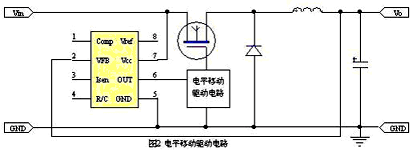

當主電路的供電電壓不太高時，可插入圖二所示的電平轉換驅動電路。這種方法的優點是成本較低
，缺點一是當輸入電壓Vin較高時不易處理好；二是電平移動驅動部分需要電荷泵供電，因此電路比較繁複。

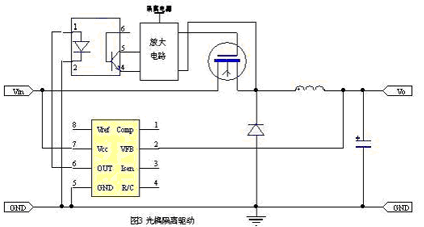

2.2　光電耦合器隔離驅動
這(zhe)是(shi)一(yi)種(zhong)常(chang)用(yong)的(de)方(fang)法(fa)，如(ru)圖(tu)三(san)所(suo)示(shi)

，優(you)點(dian)是(shi)電(dian)路(lu)比(bi)較(jiao)成(cheng)熟(shu)，但(dan)光(guang)耦(ou)次(ci)級(ji)需(xu)要(yao)隔(ge)離(li)電(dian)源(yuan)，由(you)於(yu)光(guang)耦(ou)的(de)速(su)度(du)不(bu)是(shi)很(hen)快(kuai)，工(gong)作(zuo)頻(pin)率(lv)不(bu)能(neng)太(tai)高(gao)
，並(bing)可(ke)能(neng)降(jiang)低(di)電(dian)源(yuan)的(de)瞬(shun)態(tai)響(xiang)應(ying)速(su)度(du)。

2.3　變換MOSFET的位置
，直接驅動。

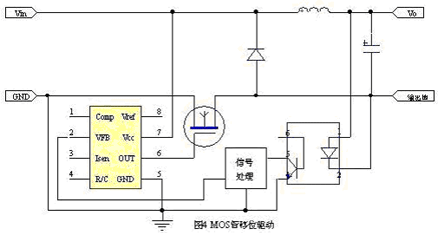

如圖四所示，將MOS管移到供電電源的負端
，就可用IC輸出的信號直接驅動。優點是驅動成本低，缺點一是輸出地懸浮，抗幹擾性差；二是不能直接引進反饋，需要再加光耦隔離傳送。
[page]
2.4　變壓器直接隔離驅動
圖5所(suo)示(shi)這(zhe)種(zhong)直(zhi)接(jie)驅(qu)動(dong)方(fang)法(fa)的(de)突(tu)出(chu)優(you)點(dian)是(shi)成(cheng)本(ben)最(zui)低(di)，但(dan)由(you)於(yu)變(bian)壓(ya)器(qi)隻(zhi)能(neng)傳(chuan)遞(di)交(jiao)流(liu)信(xin)號(hao)，因(yin)此(ci)輸(shu)出(chu)的(de)正(zheng)負(fu)脈(mai)衝(chong)幅(fu)值(zhi)隨(sui)占(zhan)空(kong)比(bi)而(er)變(bian)，隻(zhi)適(shi)用(yong)於(yu)占(zhan)空(kong)比(bi)在(zai)0.5左右

、而且變化不大的情況。同時由於變壓器的負載是MOS管的輸入電容，驅動脈衝的前後沿一般不會很理想。

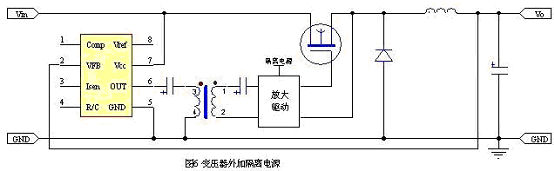

2.5　有源變壓器驅動
用變壓器傳送信號，次級另加隔離電源和放大電路，如圖6suoshi。yinweibianyaqizhichuansongxinhao，yincixiangyingbijiaokuai，gongzuopinlvkeyihengao，cijiyouyuan，keyishuchubijiaodouqiaodemaichongxinhao。quedianshiyaoyouyilugelidedianyuangonggei。

2.6　采用新型隔離驅動組件直接驅動

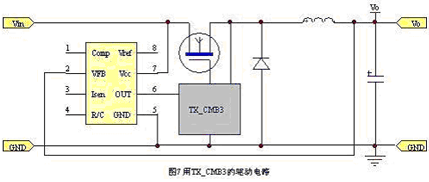

圖7示出的是采用TX_CMB3型驅動模塊的斬波電路
，該驅動組件是北京落木源公司（www.pwrdriver.com）新開發出的單管隔離驅動器。該款驅動器使用變壓器隔離
，采用分時技術，在輸入信號的上升和下降沿傳遞PWM的信號
，在平頂階段傳遞能量，因而能夠輸出陡峭的驅動脈衝。這種驅動方法的優點是使用方便（在MOSFET功率不大時，隻要如圖7連接就可以了），驅動脈衝質量好
，工作頻率高，體積較小
，輸入電壓最高可達1000V，價格也比較便宜。缺點是工作頻率低時要求的變壓器體積比較大
，同時成本稍高些，但考慮到簡化了設計、並降低了裝配成本，總成本可能還要低些。

3 結語

表格1總結了上麵的分析，可以看出，在大多數情況下，采用TX_CMB3專用斬波隔離驅動器是較佳的選擇。
表1：各種驅動方式的比較
