待機平均電流僅為0.1uA的超低功耗16Kb FRAM
發布時間:2012-11-28 責任編輯:easonxu
【導讀】富士通半導體推出帶新的小封裝的超低功耗16Kb FRAM,youzhuyuyanchangdianchishoumingbingshiyinggengjiaxiaoxinghuadebianxieshiyingyong。yujingzhengduishoudechanpinxiangbi,qidaijidianliuhegongzuodianliumuqianshiquanshijiezuidide。youqishizaidaijimoshixia,pingjundianliujinwei0.1uA。
富士通半導體有限公司近日宣布其低功耗鐵電隨機存取存儲器FRAM又添小封裝成員-SON-8封裝的MB85RC16。富士通的MB85RC16提供標準封裝SOP-8,SON-8是為該產品添加的新型封裝。

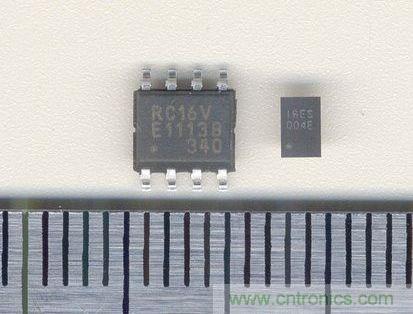

圖1:富士通推出超低功耗16Kb FRAM
便攜式醫療設備和便攜式測量設備使用FRAM有助於延長電池壽命。SON-8封裝使得終端產品更加小型化。這些優勢給客戶帶來了便利。
與傳統的非易失性存儲器相比,富士通FRAM的優勢主要體現在高速存儲、高耐久性和低功耗等方麵。富士通FRAM廣泛應用於需要高可靠性的能量表領域。
富士通帶I2C接口的16Kb FRAM-MB85RC16的一大優勢是低功耗。與競爭對手的產品相比,其待機電流和工作電流目前是全世界最低的。尤其是在待機模式下,平均電流僅為0.1uA,對於便攜式測量設備,待機時間更長,這一特性延長了電池壽命。
由於運行時電流也很小,該產品也適用於需要實時數據記錄的可便攜式設備。與傳統的標準EEPROM相比,燒寫時可降低98%的電流消耗。

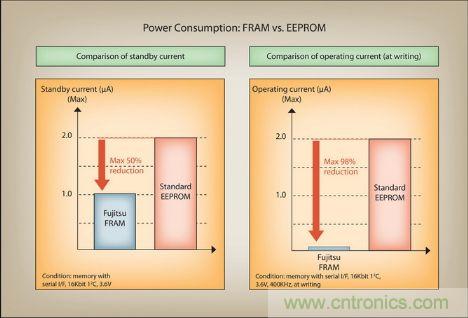

圖2:燒寫時可降低98%的電流消耗
為了滿足電池供電的便攜式應用或者移動應用的低功耗要求,富士通開發了新的小封裝SON-8,作為MB85RC16的標準封裝陣容。
富士通的FRAM產品被廣泛應用於各種先進領域,如計量、工業設備和FA設備。然而對於電池供電的便攜式設備和移動設備,其終端產品越來越小型化,占板麵積也有限,所以有進一步小型化的要求。
為滿足這一需求,富士通在其超低功耗FRAM-MB85RC16添加了SON-8封裝。與現有的SOP-8封裝相比,SON-8封裝的占板麵積減少了80%。封裝尺寸為3mm x 2mm。

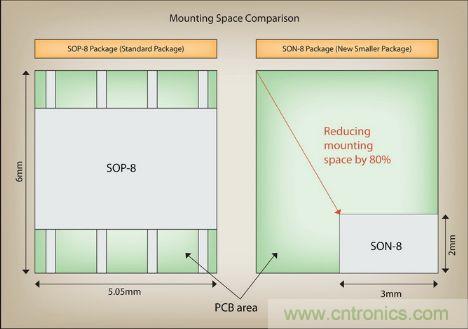

圖3:SON-8封裝的占板麵積減少了80%
使用帶SON-8封裝的MB85RC16可延長電池壽命,並使最終產品小型化。
