我們知道

，線間變壓器有定壓式、定阻式兩種。定壓式(SBV係列產品)的一次側有90V、120V
；二次側有20V、30V、60V，繞組各有1～2組，完全可以用輸出較高電壓的場合。例如：依次有兩個120V繞組，則可以將這兩個繞組串聯起來接市電220V交流電源
，那麼在它的次級20V繞組輸出端的電壓，則可以計算出：[220/(2X120v)]×20≈18(v)。
      　　
定阻式線間變壓器也有許多端子
，高阻抗端子一般有：OΩ
、500Ω
、1250Ω、2500Ω、3750Ω
、5000Ω;低阻抗端子一般有：0Ω、8Ω
、16Ω，有些線間變壓器還有4Ω端子。高阻抗端接220V交流電源；低di阻zu抗kang端duan作zuo為wei輸shu出chu端duan。通tong過guo這zhe些xie端duan子zi的de不bu同tong組zu合he

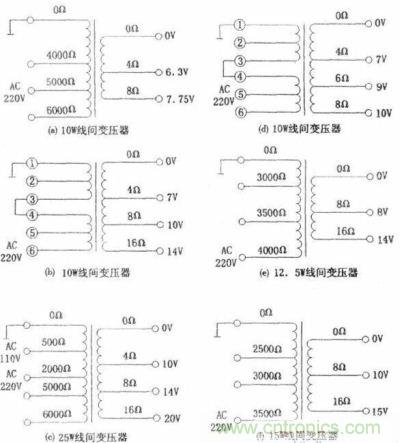

，可ke以yi輸shu出chu幾ji十shi伏fu以yi下xia多duo種zhong電dian壓ya，以yi適shi應ying不bu同tong場chang合he的de需xu要yao。下xia圖tu所suo示shi為wei幾ji種zhong常chang見jian線xian間jian變bian壓ya器qi妙miao作zuo電dian源yuan變bian壓ya器qi的de實shi際ji接jie線xian圖tu。
      　　
凡是線間變壓器①～⑥阻抗：0Ω、500Ω、2000Ω、5000Ω
、OΩ、4Ω、6Ω

、8Ω、16Ω等都是線間變壓器原有端子標記。在標記端標有220V
、10～20V均為作電源變壓器時的電源輸入
、輸出端電壓。由於定壓式線間變壓器的端子已標有額定電壓值，這裏就不再多作介紹了。
      　　
另外，這裏需要說明的有以下三點：
      　　
 (1)線xian間jian變bian壓ya器qi為wei了le保bao證zheng頻pin響xiang
，防fang止zhi磁ci通tong飽bao和he引yin起qi失shi真zhen
，一yi般ban鐵tie芯xin截jie麵mian積ji較jiao大da，繞rao組zu使shi用yong的de漆qi包bao線xian線xian徑jing也ye較jiao粗cu，所suo以yi也ye可ke用yong於yu比bi其qi標biao稱cheng功gong率lv大da的de場chang合he。例li如ru：10W線間變壓器鐵芯截麵積為2.5cmX2.0cm，因而可以用在25W以下的場合。
      　　
 (2)由於線間變壓器是專用於廣播線路的輸出變壓器
，製造時可能對耐壓指標要求不高
，因此在使用之前，必須檢查一下初
、次級間的絕緣強度，絕緣電阻必須在1.5MΩ以上。
      　　
 (3)通電帶負荷試用，如果發熱嚴重
，改為空載實驗。空載3h如果溫度超過40℃，手感到很燙，應降額使用

，或把市電220V改接到初級阻抗更高一檔的端子上，必要時灌注絕緣漆進行處理，一般可解決實際問題，就可正常使用了。

圖題：電路圖
