停機模式下消耗電流小於3uA的DC-DC降壓轉換器

發布時間：2012-12-29 責任編輯：easonxu

【導讀】Richtek推出RT7297C 3A , 18V , 800KHz同步直流對直流降壓轉換器，提供UVP輸出過低電壓保護及OTP過熱保護 , 在停機模式下所需消耗電流小於3uA , 非常適用於待機模式及電池供電電源管理係統。

RT7297C是高效率同步直流對直流降壓轉換器 , 在4.5V ~ 18V之輸入電壓範圍可提供最大3A電流輸出 , 其電流控製模式及外部補償電路使得在輕重載瞬時反應可以得到適度的微調, 另外逐一周期電流限製提供短路保護, 外部緩起動機製消弭起動之湧浪電流 , RT7297C也提供UVP輸出過低電壓保護及OTP過熱保護 , 在停機模式下所需消耗電流小於3uA , 非常適用於待機模式及電池供電電源管理係統。

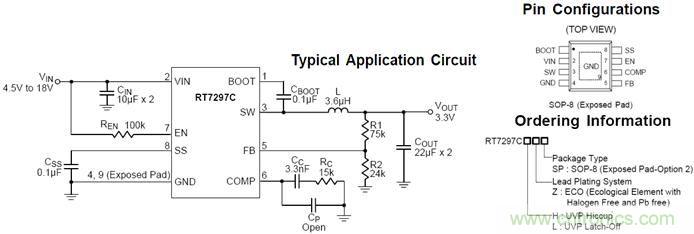

圖題：RT7297C原理圖

產品規格：

4.5V ~ 18V輸入電壓範圍
3A 最大電流輸出
0.8V ~ 12V可調輸出電壓範圍
高達95%之轉換效率
800KHz固定切換頻率
RoHS及Halogen Free認證許可

產品特性：

電流控製模式
內部整合N-MOSFET開關
逐一周期過電流保護
可程序緩起動機製
輸入過低電壓鎖定
輸出過低電壓保護
過溫度保護機製
3uA極低關機電流消耗
PSOP-8小包裝

產品應用：

無線基地台 , 路由器
頂上盒
工業及商業供電係統
LCD監視器及TV電源係統
環保電力係統
高效能DSPs負載點電源穩壓係統
