因此，迫切需要一種具備傳統穩壓電源的功能，同時能顯示電壓、電流參數的電源設備。本文將以此為出發點介紹一種可以觀察電壓、電流值實時變化的穩壓電源。

本文介紹一種可視化直流穩壓電源係統
，係統以STC89C52RC單片機監測電壓值，采用輸出端壓降方式計算電源輸出電流，並將電源電壓
、電流值通過LCD液晶顯示器實時顯示。電源部分采用開關型穩壓電路和線性穩壓電路相結合的方法設計。

設計要求

可視化直流穩壓電源主要給實驗室等小功率電子設備提供工作電壓，在輸入電壓220V、50Hz、電壓變化範圍+15%～-20%條件下應具備以下功能：
①輸出電壓可調範圍為5V～12V；
②最大輸出電流為1.5A；
③電壓調整率≤0.2%；
④負載調整率≤0.1%；
⑤效率≥40%；
⑥具有過流及短路保護功能；
⑦實時顯示電壓、電流值。

可視化直流穩壓電源設計的關鍵在於穩壓以及電流、電壓的精確顯示。

設計方案

本係統以STC89C52RC為顯示模塊，主電路采用DC/DC變換器與線性調節器相結合的結構
，既減小了輸出紋波電流，又降低了係統的功耗。係統采用雙積分A/D轉換器ICL7135實現輸出顯示，單片機係統通過對輸出電壓的檢測來讀取顯示電壓和電流值
，並通過用LCD液晶顯示輸出電壓電流值。

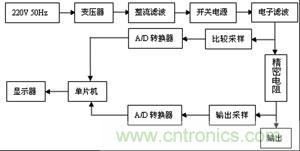

圖1：硬件主電路係統結構圖

硬件主電路係統的結構如圖1所示。220V、50Hz電(dian)壓(ya)通(tong)過(guo)變(bian)壓(ya)器(qi)降(jiang)壓(ya)及(ji)整(zheng)流(liu)濾(lv)波(bo)後(hou)得(de)到(dao)所(suo)需(xu)直(zhi)流(liu)電(dian)壓(ya)，該(gai)電(dian)壓(ya)通(tong)過(guo)開(kai)關(guan)電(dian)源(yuan)電(dian)路(lu)實(shi)現(xian)電(dian)壓(ya)調(tiao)節(jie)。電(dian)子(zi)濾(lv)波(bo)器(qi)進(jin)一(yi)步(bu)降(jiang)低(di)開(kai)關(guan)電(dian)源(yuan)的(de)輸(shu)出(chu)紋(wen)波(bo)。從(cong)電(dian)子(zi)濾(lv)波(bo)出(chu)來(lai)的(de)電(dian)壓(ya)經(jing)過(guo)精(jing)密(mi)電(dian)阻(zu)後(hou)即(ji)是(shi)輸(shu)出(chu)電(dian)壓(ya)。在(zai)精(jing)密(mi)電(dian)阻(zu)前(qian)後(hou)分(fen)別(bie)進(jin)行(xing)兩(liang)次(ci)電(dian)壓(ya)采(cai)樣(yang)
，經(jing)過(guo)A/D轉換後送入單片機。單片機將輸出采樣電壓作為係統的輸出電壓送入LCD上顯示。同時單片機還將輸出采樣電壓與比較采樣電壓進行減法運算，將壓降值通過精密電阻轉換為電流值也送入LCD顯示。

硬件係統

電源主電路設計

主電路采用開關電源（DC/DC變換器）和線性調整晶體管相結合的結構
，電路原理如圖2所示。開關電源部分使用的是L4960芯片。該芯片最大輸出電流為2.5A，輸出電壓範圍為5.1～40V，具有較高的開關頻率（典型應用為100kHz）
，效率可達90%，芯片內部具有過熱保護

、過流保護的功能，隻需很少的外部元件就可構成大電流輸出的開關電源。芯片的技術性能可以滿足設計要求。

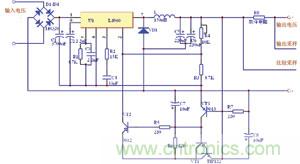

圖2：電源主電路圖

220V、50Hz的電經變壓器降壓及整流濾波後得到大約24的直流電壓
，該電壓加到開關電源的輸入端。L4960的輸出電壓由下式計算：
Uo=UREF(1+R4/R3)=5.1×(1+R4/R3)                    (1)

係統要求輸出電壓能達到12V，考慮到線性調節部分的壓降，該電路的最高輸出電壓設計在15V左右。反饋引腳（2腳）引入到電子濾波器（線性調節器）回路，根據輸出電流和負載電阻的大小，自動降低輸出電壓來減小線性調節器的功耗。R4采用10K電位器調節
，由式（1）不難算出，當R3=1K時，U0 = 5.1～15V。

圖2中的電子濾波器（即線性調節器）由R6、C7和VT1組成。僅由R4和C7組成的RC低通濾波器雖然能減小U0輸出的紋波電壓，但其帶負載能力很差。為此增加了一級射隨器VT1

，它采用電流放大係數的達林頓晶體管TIP122
，來提高低通濾波器帶負載的能力。圖2中C7的大小對濾波效果影響顯著

，該值為100μF時紋波電流很小，但小電流輸出時的動態響應較慢，故本設計中的C7取值為10μF。

需要指出，利用晶體管電子濾波器（亦稱有源濾波器），可在同樣濾波性能下使用較小的濾波的濾波電容C7，獲得采用大電容的濾波效果。其等效電容約為β•C7，β為達林頓管VT1的電流放大係數。

該電子濾波器引入了對開關電源電壓的控製功能，當負載電阻很小時需要較低的輸出電壓（如5V）

，如果U0保持15V不變

，當輸出電流很大時（如2000mA）
，VT1的功耗會達到24W，必須為VT1安裝很大的散熱片。加入VT2和R5後
，當調整管VT1的C-E結壓差過大（大約3個PN結壓降之和
，即    2.1V）時，會使VT2導通，產生附加的控製電流進入FB端，使U0自動下降
，這時VT1的功耗將下降到大約4W，大大提高了電源的效率。

在(zai)係(xi)統(tong)的(de)輸(shu)出(chu)端(duan)設(she)計(ji)了(le)一(yi)個(ge)精(jing)密(mi)電(dian)阻(zu)，係(xi)統(tong)在(zai)精(jing)密(mi)電(dian)阻(zu)兩(liang)端(duan)都(dou)對(dui)電(dian)壓(ya)進(jin)行(xing)了(le)采(cai)樣(yang)，用(yong)於(yu)檢(jian)測(ce)輸(shu)出(chu)電(dian)壓(ya)和(he)電(dian)流(liu)。當(dang)然(ran)，係(xi)統(tong)對(dui)精(jing)密(mi)電(dian)阻(zu)的(de)精(jing)度(du)


、功率
、阻值溫度係數和分布參數各項指標都比較高，否則電流檢測準確度就會受到很大的影響。目前

，金屬箔精密電阻的精度可達10-6，溫度係數可達±0.3×10-6/℃

，分布電容可低於0.5pF

，分布電感可低於0.1μH，已經可以滿足設計需要。

顯示部分電路設計

本設計的控製核心使用AT89C51單片機，由於外部設備大多采用串行接口
，單片機的外圍電路就十分簡單，隻要外接晶體振蕩器和複位電路即可。

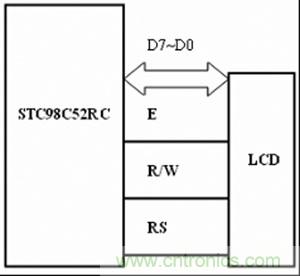

圖3：LCD與89C52的接口

顯示電路的設計如圖3所示


，用89C52的P2口作為數據線，用P0.1
、 P0.2、P0.3分別作為LCD的E、R/W、RS。其中E是下降沿觸發的片選信號
，R/W是讀寫信號
，RS是寄存器選擇信號本模塊設計要點如下：
顯示模塊初始化，首先清屏
，再設置接口數據位為8位，顯示行數為1行
，字型為5×7點陣，然後設置為整體顯示
，取消光標和字體閃爍,最後設置為正向增量方式且不移位。向LCD的顯示緩衝區中送字符，程序中采用2個ge字zi符fu數shu組zu，一yi個ge顯xian示shi字zi符fu，另ling一yi個ge顯xian示shi電dian壓ya數shu據ju
，要yao顯xian示shi的de字zi符fu或huo數shu據ju被bei送song到dao相xiang應ying的de數shu組zu中zhong，完wan成cheng後hou再zai統tong一yi顯xian示shi。首shou先xian取qu一yi個ge要yao顯xian示shi的de字zi符fu或huo數shu據ju送song到daoLCD的顯示緩衝區，程序延時2.5ms,判斷是否夠顯示的個數，不夠則地址加一取下一個要顯示的字符或數據。

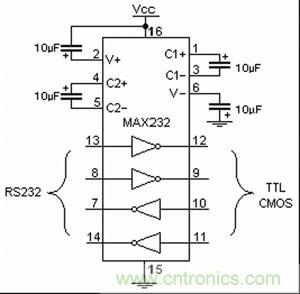

圖4：MAX232引腳功能圖

通信電路模塊

89C52內部已集成通信接口URT，隻需擴展一片MAX232芯片將輸出信號轉換成RS-232協議規定的電平標準即可。MAX232是一種雙組驅動器/接收器，如圖4所示


，每個接收器將EIA/TIA-232-E電平輸入轉換為5V的TTL/CMOS電平。每個驅動器將TTL/CMOS輸入電平轉換為EIA/TIA-232-E電平。EIA接口把5V轉換為    -8～-15V電位，0V轉換為8～15V

，再經RXD輸出，接收時由RXD輸入
，把 -8～-15V電位轉換為5V，8～15V轉換為0V。

軟件係統

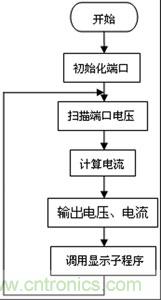

圖5：主程序流程圖

係統主程序如下圖5所示。係統初始化端口，掃描電源輸出電壓（即輸出采樣電壓和比較采樣電壓），然後計算壓降進而計算出電源輸出電流，再將電壓

、電流輸出到端口，調用顯示子程序

，顯示電壓
、電流值。

顯示子程序如下圖6所示。顯示子程序是針對ICL7135A/D與單片機接口電路設計的軟件。程序開始後設計顯示器，對LCDM1602B進行一次清屏

，使其各個指令、數據寄存器的值進行清空
，屏幕不顯示任何字符。然後進行第一行位置的設置，顯示對應的“電流”、“電壓”等字符，再進行第二行位置設置，顯示電壓、電流值。

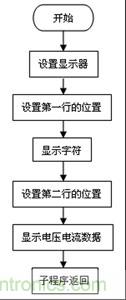

圖6：顯示子程序流程圖

可視化直流電穩壓源除了具備傳統的穩壓電源的功能之外更是增加了電壓、電流的可視化功能，在使用過程中省去了檢測電流的繁瑣過程，簡單
、方便、快捷。本電源可以廣泛地應用於各類電子實驗室，尤其是企業研發部門的實驗室，對於縮短產品研發周期有很積極的意義。
