雖sui然ran現xian在zai我wo們men可ke以yi用yong很hen多duo集ji成cheng電dian路lu做zuo出chu各ge種zhong電dian源yuan電dian路lu，但dan在zai有you些xie條tiao件jian的de限xian製zhi下xia
，有you時shi我wo們men也ye可ke考kao慮lv用yong分fen立li元yuan件jian搭da出chu一yi些xie適shi合he我wo們men需xu要yao的de電dian源yuan電dian路lu。這zhe裏li我wo們men介jie紹shao的de電dian路lu可ke以yi實shi現xian從cong0.7V-24V連續可調，並且可以實現50mA-2A可調整的電流限製。作為實驗電源，也許是一種好的選擇。其電路見下圖。

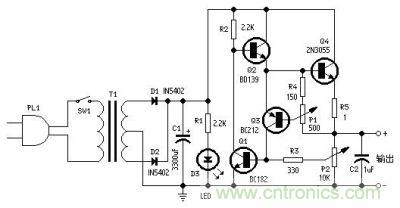

圖題：電路圖

下麵介紹一些製作調試方法。

P1 是用來設置限製最大輸出電流，調整它可以在相應的輸出電壓時，給出50mA-2A的電流限製。

P2 用做輸出電壓調節。這裏必須注意的是要求用對數型的電位器。這樣輸出電壓的可調性和線性會更好些。

電源變壓器的輸出電壓和容量應根據你所需要的輸出電壓和電流來選區。最佳的方案是：變壓器次級電壓為36、40

、48V或帶中間抽頭的50、75、80V。容量為100VA。

電容C1可以從2200-6800uF/35-50V之間選擇。BC182 為50V/100mA/NPN三極管
；BD139為80V/1.5A/NPN三極管

；BC212為50V/100mA/PNP三極管；2N3055為60V/15A/NPN三極管。

Q4必需使用散熱器，另外它可以由TIP3055替代。
