根據過往的經驗
，設計穏壓的AC-DC轉換器都需要在轉換效率與功率因素校正之間折衝權衡。此外、在散熱管理及配定有源和磁性組件的指標時,也都需要照顧到最惡劣的操作情況, 加大了設計難度。

在產品地區化, 隻提供當地市電電的產品是一些OEM生產廠家的折衝方法，但並非最理想的選擇。

現在, 有一種自適應單元拓樸(Adaptive Cell)技術, 采用雙箝位零電壓開關(DC-ZVS)技術，超越AC-DC功率轉換傳統技術的局限
，兼備卓越性能及應用簡捷兩大優點。

DC-ZVS拓樸包括一個全橋的初級側和次級側的單端整流器(見圖1)，電感器是能量傳輸的主要元素
，它有兩個不同的線圈；電容器是次級側的儲能組件。在這三個拓樸階段，這些元素(包括精準的開關時間)保證了每個開關過渡均在零電流或零電壓瞬間進行，固此，縱便開關頻率非常高，仍能把開關損耗降至最低。

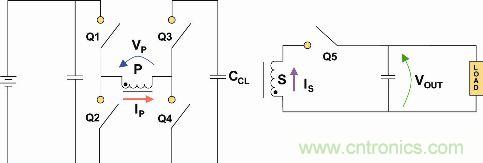

圖1： DC-ZVS轉換器架構簡化示意圖

另(ling)一(yi)個(ge)優(you)勝(sheng)的(de)地(di)方(fang)是(shi)，每(mei)個(ge)開(kai)關(guan)過(guo)渡(du)均(jun)保(bao)證(zheng)不(bu)帶(dai)過(guo)壓(ya)瞬(shun)態(tai)。加(jia)在(zai)初(chu)級(ji)開(kai)關(guan)的(de)反(fan)向(xiang)電(dian)壓(ya)最(zui)高(gao)亦(yi)不(bu)會(hui)超(chao)過(guo)輸(shu)入(ru)電(dian)壓(ya)的(de)峰(feng)值(zhi)
，因(yin)此(ci)這(zhe)拓(tuo)樸(pu)內(nei)可(ke)以(yi)采(cai)用(yong)額(e)定(ding)值(zhi)更(geng)低(di)的(de)開(kai)關(guan)器(qi)件(jian) 。因此，可以選擇最配合、最有利的數值，達到更低傳導功耗
，更低驅動電流和高功率密度等效果。

自適應單元 “Adaptive Cell”實現了一個動態方法來管理兩個相同的DC-ZVS轉換器

，無論輸入線壓的波動，均能維持最高效率。轉換器的輸出是並聯的。輸入側可以是串聯或並聯(圖2)。耦ou合he的de電dian感gan共gong享xiang一yi個ge核he芯xin，初chu級ji側ce配pei電dian鏈lian以yi一yi個ge共gong同tong控kong製zhi器qi調tiao節jie，結jie果guo是shi在zai任ren何he應ying用yong條tiao件jian，單dan元yuan與yu單dan元yuan之zhi間jian更geng對dui稱cheng，處chu理li能neng量liang更geng均jun等deng。

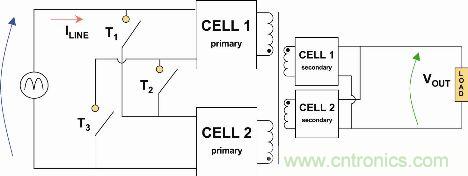

圖2： 自適應單元(Adaptive Cell)動態結構簡化示意圖

DC-ZVS和自適應單元拓樸有以下幾項優點：

轉換效率不受輸入電壓影響
高關關頻率，可以采用細小的濾波器
；噪聲頻譜更容易濾掉
出色的功率因素校正(即使在低線壓)，減少PFC損耗
優化線－電流波型，改善PFC及整體供電質量，減少諧波
符合SELV安全規格
隔離、可靠的磁性耦合(比光耦優勝)
符合國際EMI及EMC標準

Vicor的VI BRICKAC前端，同時采用了DC-ZVS和自適應單元拓樸。它是一個330W
，帶PFC及內置整流、濾波和瞬變保護的AC-DC轉換器，可在85V－264V全球輸入電壓範圍內操作。輸出PFC穩壓48Vdc電壓。

VI BRICK AC前端的功率密度是121W/in3 (7.5 W/cm3)
，薄身

，高度隻有9.55mm。板麵麵積隻有一張名片大小。在整個輸入電壓範圍內，效率仍然保持在高水平
，峰值效率 >92%。基板操作溫度由-55°C至100°C，有C級
、T級及M級三款:

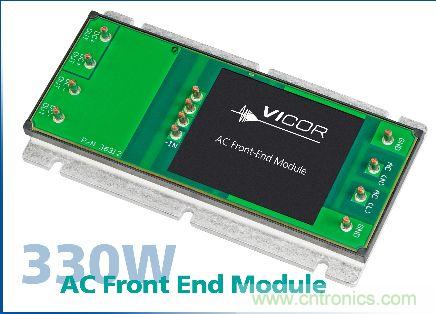

圖3： Vicor的VI BRICK AC前端展現了DC-ZVS的優點


圖4：VI BRICK AC前端
