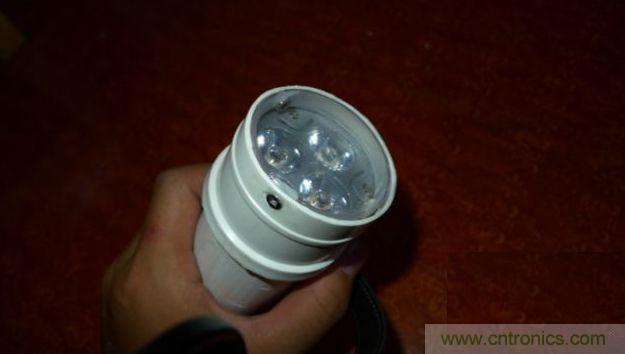

C8shoudiansuiranliangdugouda
，danshiquedianjiushizhiyouyigedaguangban，wanshangchumenzhaozhaoluhuozhecangkushenmede，buxuyaoyuanshe，suoyijinliangsanshemianjiyaodayixiede，guangyaojunyunyixie，erqiedianchimeibaohubanyibanderenbudongdianchiguofang，jiubuzhidaoshenmeshihouchongdian。yinci，zhizuolezhegeshoudian。

該手電的優點：

1、超大容量，1年隻需充電一次；
2、光斑均勻且散射麵積大；
3
、電池帶保護板，不怕過放；
4
、黃光LED，不刺眼。

先這樣吹噓哈，接下來會為大家從材料
、電源、調光電路及整體製作四個大步驟詳細分享DIY的全過程。

第一篇：材料

先來詳解一下PVC，PVC手電當然是首先要有pvc管
，直徑大約5cm，長度20cm。

材料有： pvc管蓋子一個；
                連接管一個；
                淘寶10元包郵的led射燈一個（黃光）
；
                三洋18650黃頭

；
                12v保護板一個
；

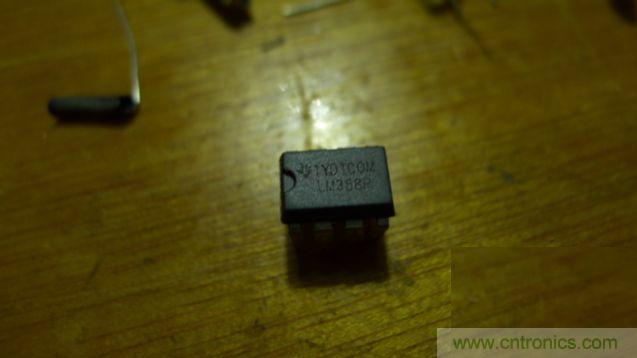

                555芯片；
                MOS管；

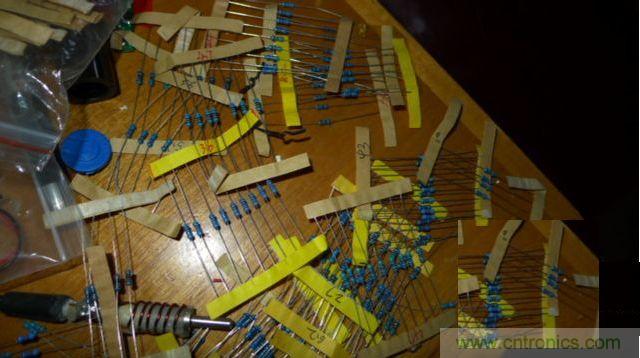

                電阻等。

[page]








[page]

第二篇：電源

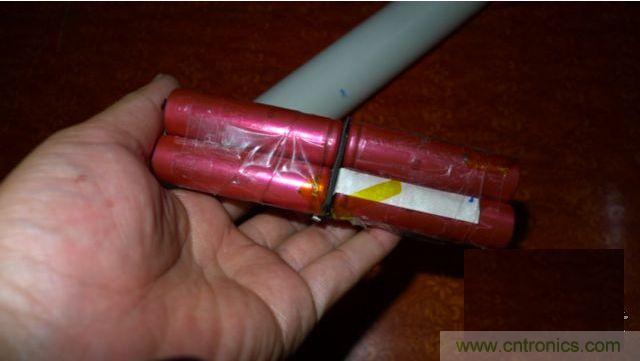

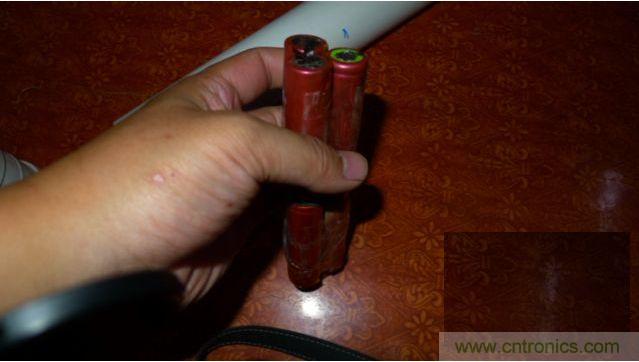

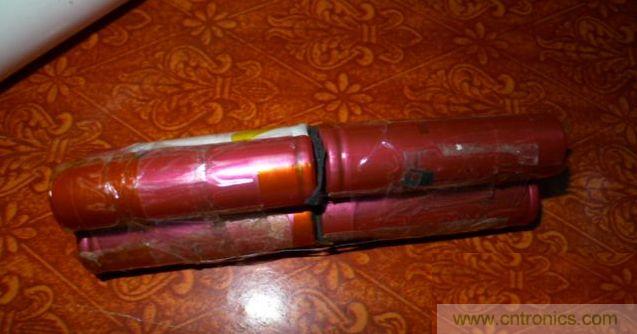

這個電筒的電源采用6節三洋18650黃頭電池
，拆機的，測試容量全部是1900多一點。6節電池分別充電到3.800v

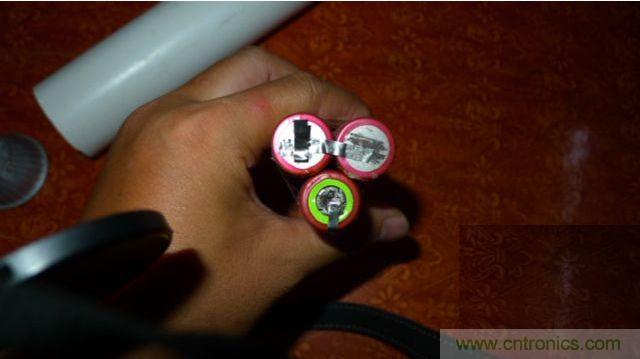

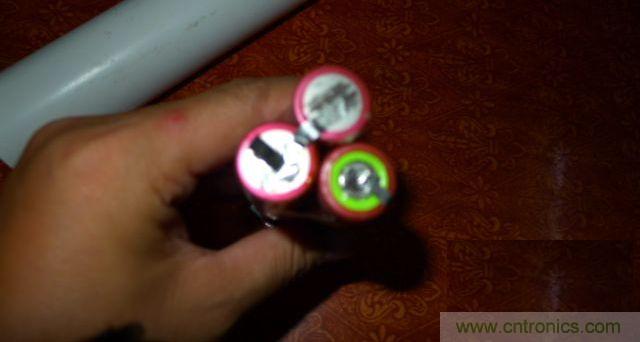

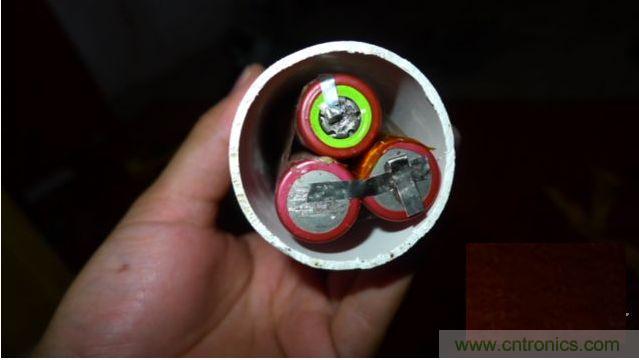

，采用2並3串焊接方式加工。加工成三棱柱形狀，這樣就放在pvc裏麵了。加工ok後加上12.6的保護板。

[page]






[page]

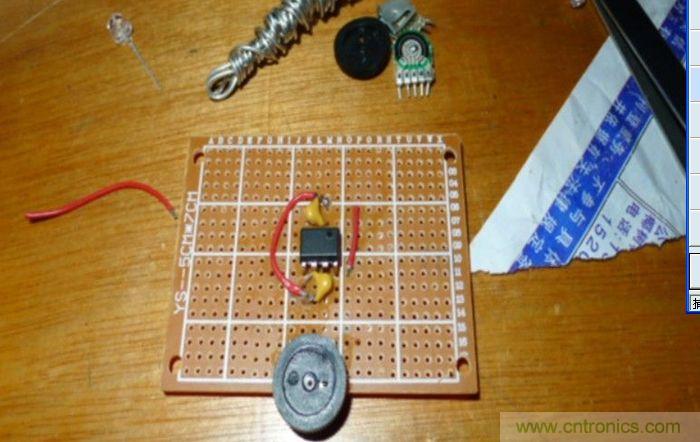

第三篇：調光電路

這個電路仍舊是經典的555調節占空比
，555是一個便宜且使用的小芯片，製作調光電路很簡單，而且很使用
，可以調節4.5%----95%的範圍而且是連續可調，肉眼看起來就是無極調光
，頻率650KHZ。具體的原理見下圖。

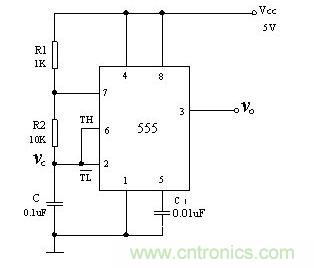

原理圖：

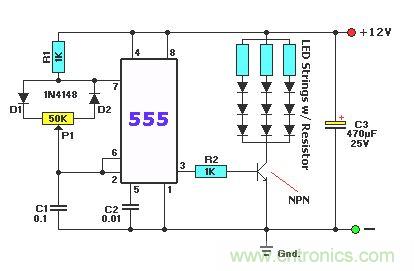

帶LED電路圖：

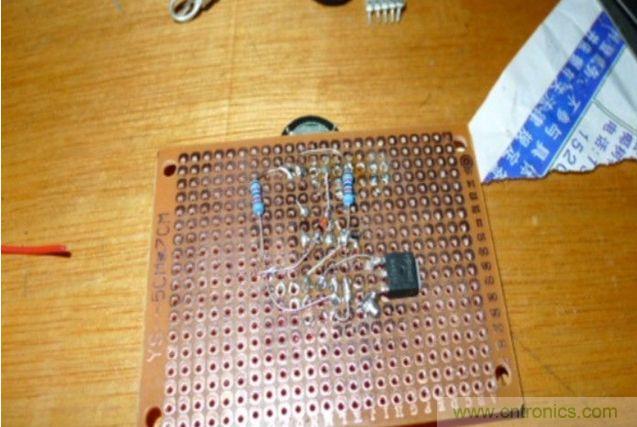

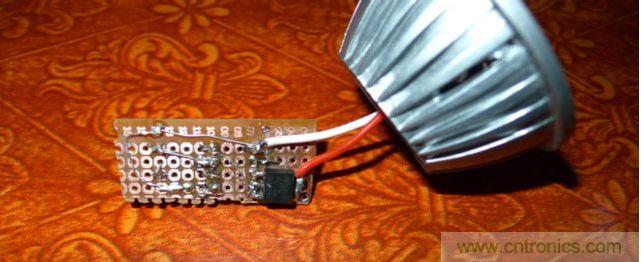

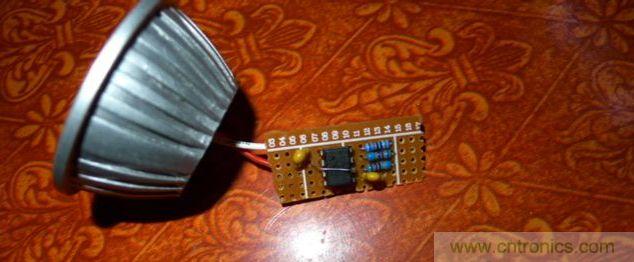

輸出端我用的是mos管，沒用三極管，因為手裏沒有合適的三極管，mos到一大把。焊接有點醜，哈哈。
[page]

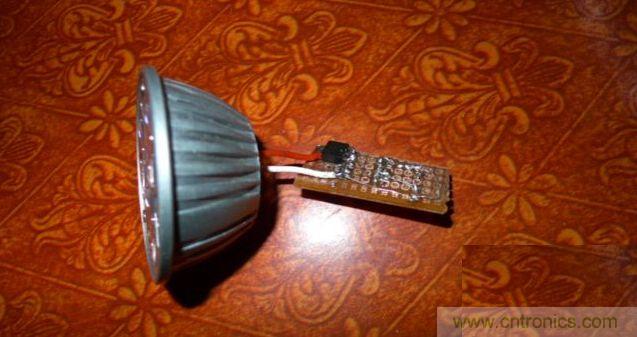

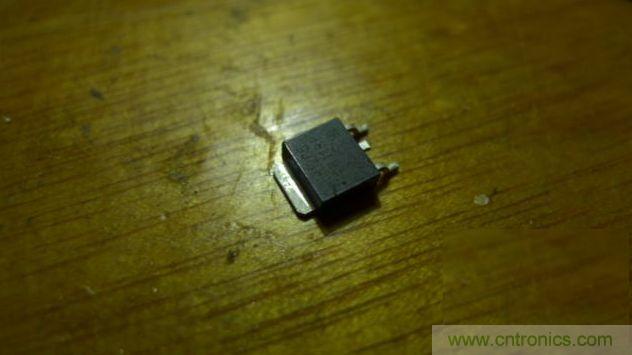

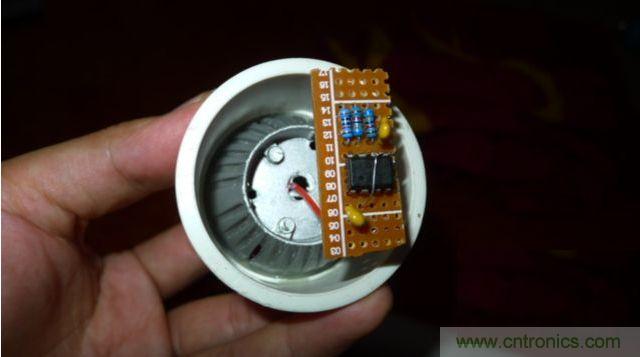

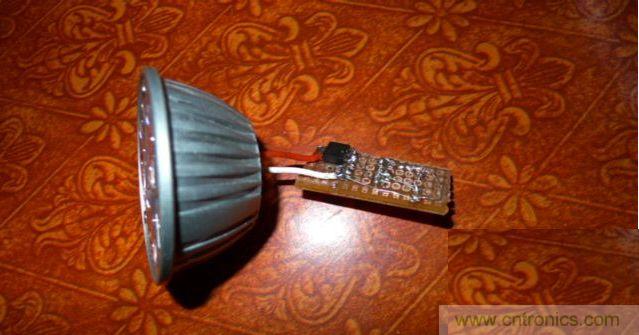

這裏我將三極管換成了電源mos
，因為手裏沒三極管，mos到時一大把，收拾做電動車電池保護板上的mos。電路焊接ok後，調節電位器，萬用表測試電流，當電流時200ma時，ok取下電位器，焊接相同的電阻，焊在led射燈上。

[page]

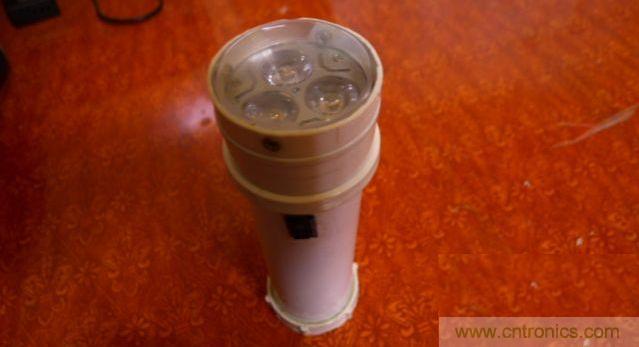

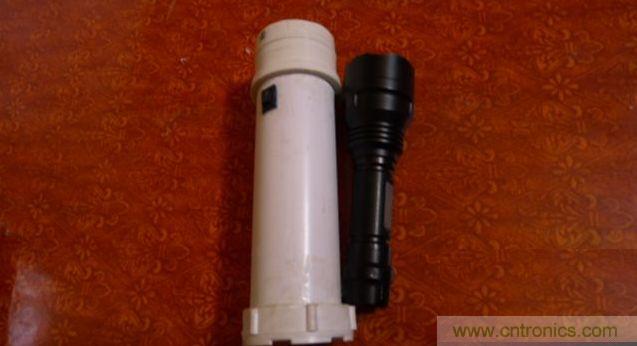

第四篇：整體製作

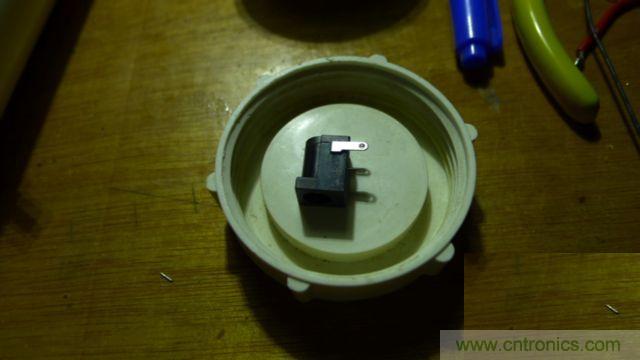

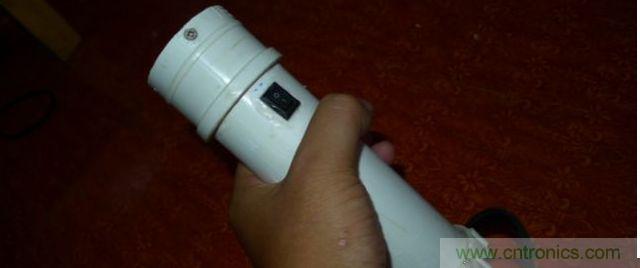

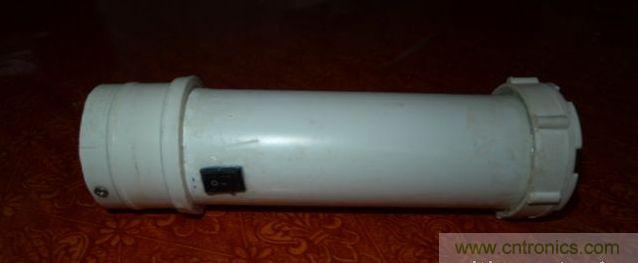

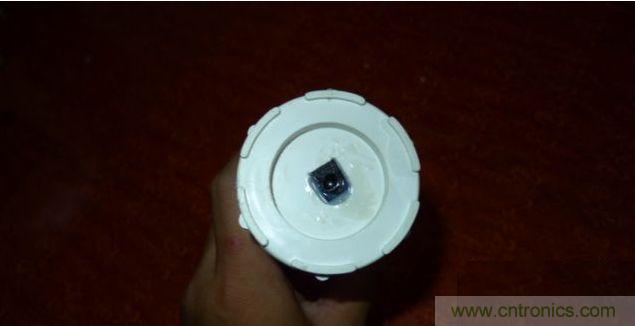

將led燈頭用AB膠粘在pvc連接管裏，因為連接管裏麵有卡位，所以很容易粘接牢固。然後取合適pvc管，在合適位置開孔安裝開關。在pvc蓋子上開孔，安裝充電的接口。AB膠粘接pvc與連接管及蓋子，注意電池絕緣！

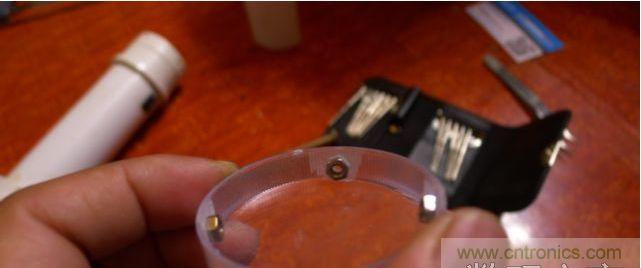

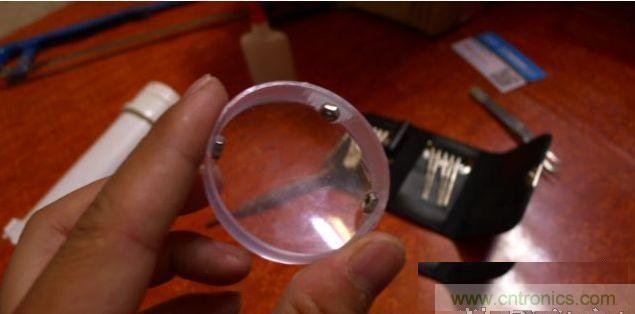

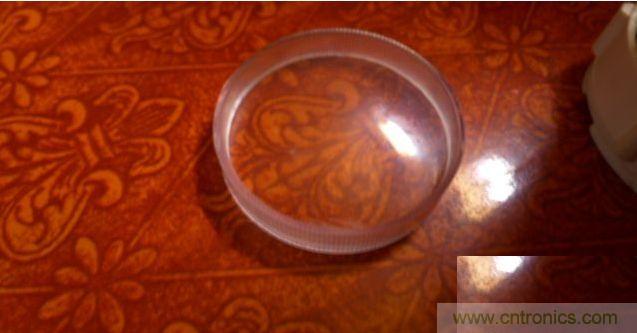

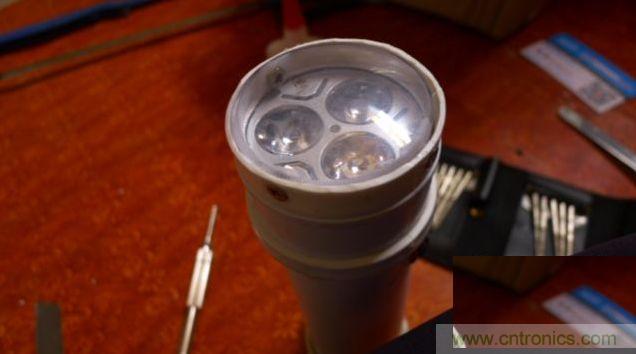

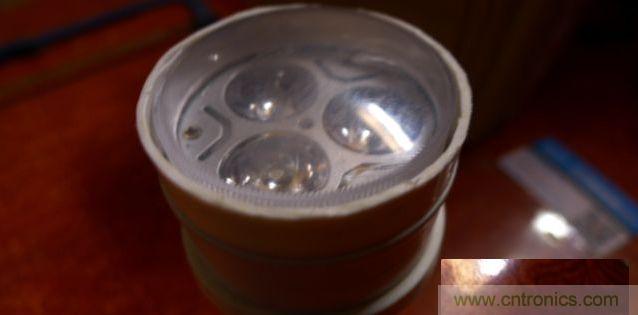

在合適位置裁斷pvc連接管，取一個透明蓋子


，大小符合pvc連接管
，將蓋子放在pvc連接管裏

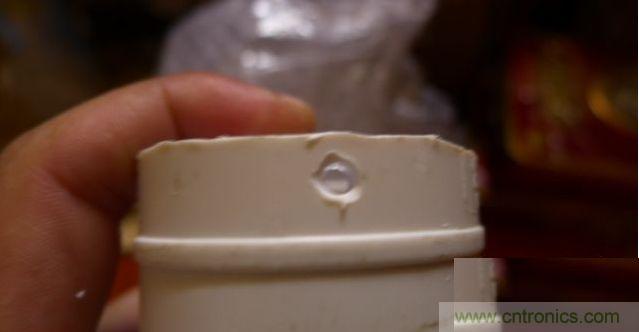

，用電摩開三個大小和

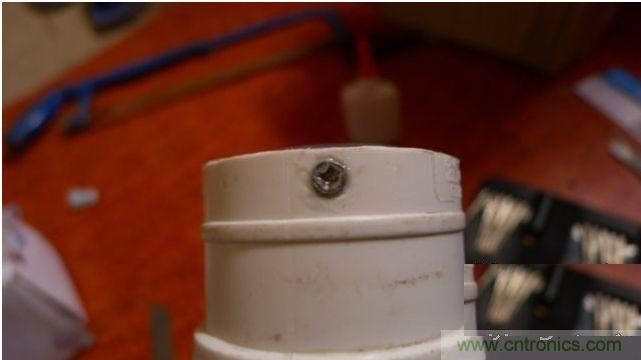

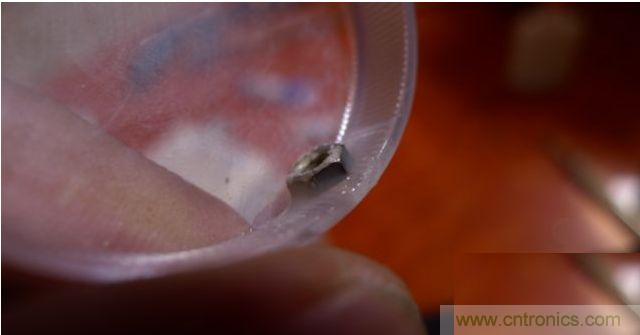

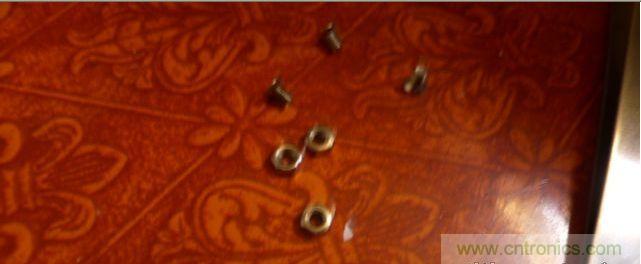

、合適的孔。然後在蓋上固定三個螺絲扣

，將蓋子放在pvc連接管裏後在pvc連接管外用螺絲固定。之所以這麼做事因為當燈珠壞了時可以隨時更換（畢竟10元包郵的質量不算好）。

[page]









[page]








[page]

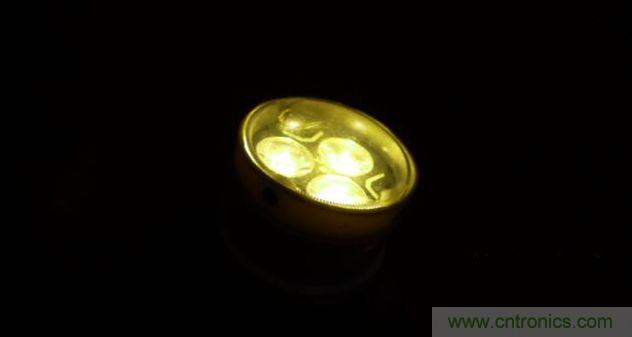

duiyuzaiyewandezhaopianwojiumeipaile，yinweiwozhaobuchunazhongshuiping。liangdufeichangbucuo，yinweiwobanianjidale，baiguangtaiciyanjing，suoyixuanzehuangguang。wozhegezoulangshidayue10米左右，寬是1.5米左右
，站在一頭開這個手電整個走廊都是亮的，效果非常好。

嘿嘿，結束。。。。
