開關電源升壓電路設計大比拚，看看哪款合你口味？

發布時間：2013-10-16 責任編輯：sherryyu

【導讀】最近看見了不少關於DIYER自己琢磨出的開關dianyuandexiangguansheji，keweishiyanhualiaoluan。keshidadaxiaoxiaodouhuicunzaizhebutongdeshejimangqu。benwenjiuliangzhongbijiaowanshandekaiguandianyuanshengyadianludeshejigeidajiazhanshiyixia，nikeyizuoyigeduibi，kankannakuangengjiaqieshinidexuqiu？xianchoule！

開關電源升壓電路設計一：

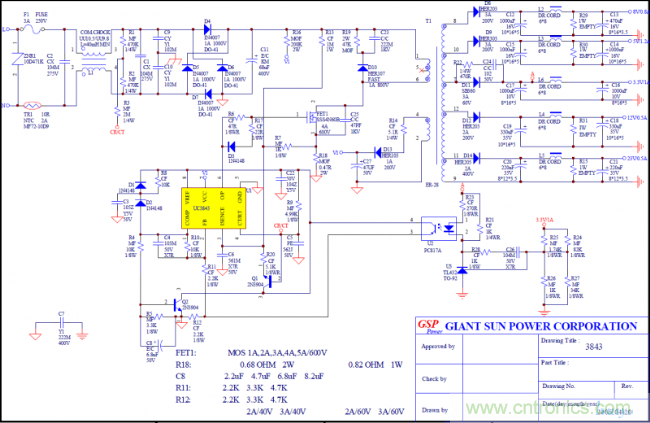

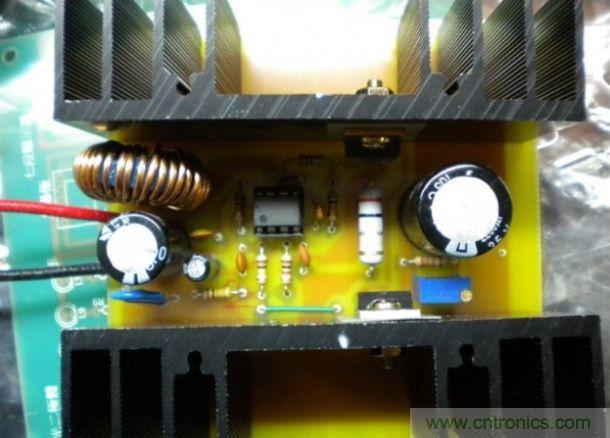

下麵的高手DIY的升壓電源能上到15V/5A，大家試試所有的都還不錯，就是發熱量不是一般的大。

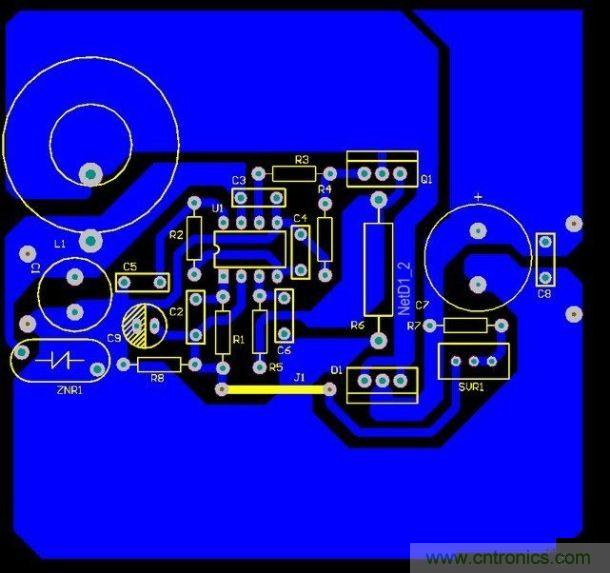

開關電源升壓電路設計

3843頻率是172KHZ左右，MOSFET是IRF1010E，電感是11uH左右上邊繞的是15uH，線徑1.2mm環型鐵芯

輸出電流：輸入電流 X 轉換效率(X%) X 乘以總工作周期 - 10~20%的餘裕電流

以下用假設值來計算，10~20~%的餘裕，先以10%來算。

輸出電流 =輸入電流(4A) X 轉換效率(90%) X 乘以總工作周期(90%) - 10%的餘裕
= 3.6A X 乘以總工作周期(90%) - 10%的餘裕
= 3.24A - 10%的餘裕
= 3.24A - 0.324A
= 2.916A

輸入電流4A,輸出電流隻有2.916A。

總轉換效率 = 2.916A/4A = 0.729 = 72.9%，大概73%。

[page]

開關電源升壓電路設計二：

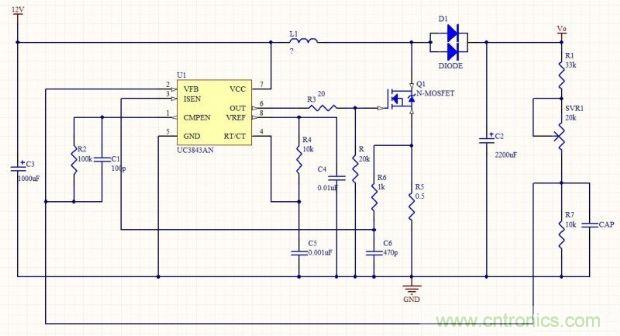

以下是另一個方案：
