推薦：一種簡單的可消除高次諧波逆變器設計
發布時間：2013-10-22 責任編輯：eliane
【導讀】逆變器具有轉換效率高、啟(qi)動(dong)快(kuai)，安(an)全(quan)性(xing)能(neng)好(hao)等(deng)特(te)點(dian)得(de)到(dao)廣(guang)泛(fan)的(de)運(yun)用(yong)。下(xia)麵(mian)將(jiang)為(wei)大(da)家(jia)介(jie)紹(shao)一(yi)款(kuan)晶(jing)閘(zha)管(guan)階(jie)梯(ti)波(bo)逆(ni)變(bian)器(qi)設(she)計(ji)，該(gai)電(dian)路(lu)的(de)主(zhu)電(dian)路(lu)簡(jian)單(dan)，且(qie)輸(shu)出(chu)的(de)波(bo)形(xing)接(jie)近(jin)正(zheng)弦(xian)波(bo)，可(ke)以(yi)較(jiao)好(hao)地(di)消(xiao)除(chu)高(gao)次(ci)諧(xie)波(bo)。

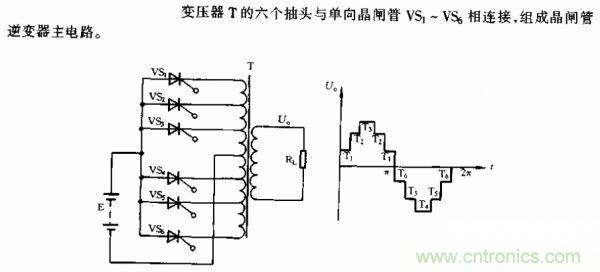

逆變器設計電路圖如下圖所示，該電路的變壓器T的六個抽頭與單向晶閘管VS1~VS6相連接，組成晶閘管逆變器主電路。
圖：簡單的可消除高次諧波逆變器設計電路圖
在觸發控製電路的作用下，電路的動作程序如下:讓晶閘管vS1先導通30°，然後讓VS2導通30°，再讓VS3導通60°，這期間各晶閘管依靠變壓器繞組產生的感應電壓自行關斷。VS3關斷後，再讓VS2導通30°，然後強迫VS2關斷，再讓VS1導通30°，結束半個周期階梯波的輸出。下半個周期由晶閘管VS6、VS5、VS4像上半個周期一樣輪換工作以得到下半個周期階梯波的輸出。
這種電路的主電路簡單，且輸出的波形接近正弦波，可以較好地消除高次諧波。
