在能源價格節節攀升的時代，定時插座已成我家不可或缺的小裝置。最近老爸家裏又需要一個
，於是我在網上搜，發現二十幾元 一個還包郵

，決定買來一試。通過拆解發現，這款定時器電源設計與工藝在我用過的定時器中都是最好的，成本無論如何十幾塊拿不下（扣除郵費），看來商業競爭真的很殘酷。

拆解篇：

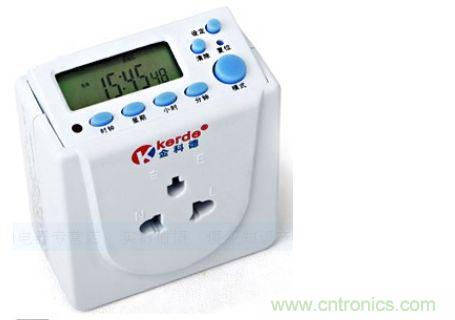

圖1 ：科德定時器TW-L12

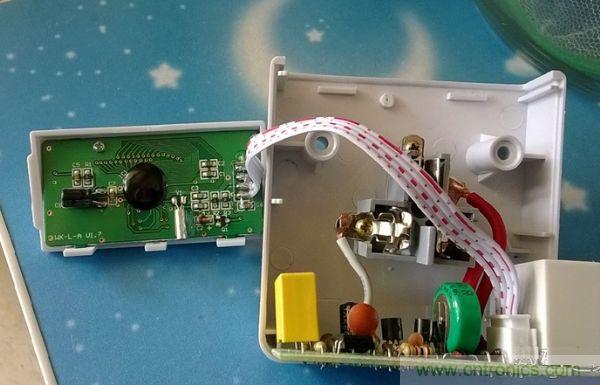

圖2 ：科德定時器的拆解

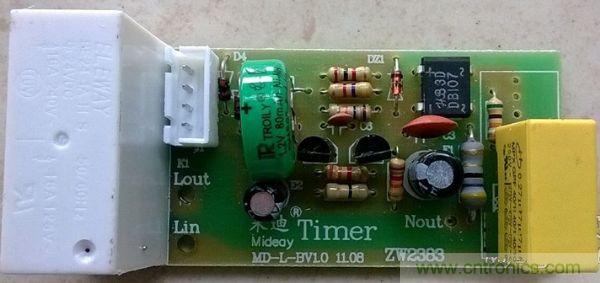

圖3：定時器拆解後的電路板
[page]


改造篇：

不bu過guo我wo認ren為wei國guo內nei所suo有you內nei置zhi充chong電dian電dian池chi的de定ding時shi器qi電dian源yuan，充chong電dian電dian路lu設she計ji存cun在zai缺que陷xian，電dian池chi一yi般ban使shi用yong兩liang三san年nian都dou會hui損sun壞huai導dao致zhi定ding時shi器qi失shi效xiao，對dui於yu普pu通tong用yong戶hu而er言yan，維wei修xiu費fei用yong以yi及ji所suo耗hao費fei的de時shi間jian成cheng本ben太tai高gao
，通tong常chang隻zhi能neng丟diu掉diao
，因yin此ci充chong電dian電dian池chi的de設she計ji變bian成cheng了le限xian製zhi使shi用yong壽shou命ming的de致zhi命ming缺que陷xian。於yu是shi我wo決jue定ding改gai進jin原yuan設she計ji，經jing改gai造zao後hou，估gu計ji最zui少shao用yong個ge七qi八ba年nian沒mei問wen題ti。

電池失效原因：由於成本原因
，缺乏電池充電保護電路
，電池長時間處於過度充電狀態，電極逐漸被電解而失效。

改造思路：經測試定時器CMOS電路的工作電流僅3uA，如采用法拉電容代替電池，完全可滿足使用要求，同時大大延長使用壽命。

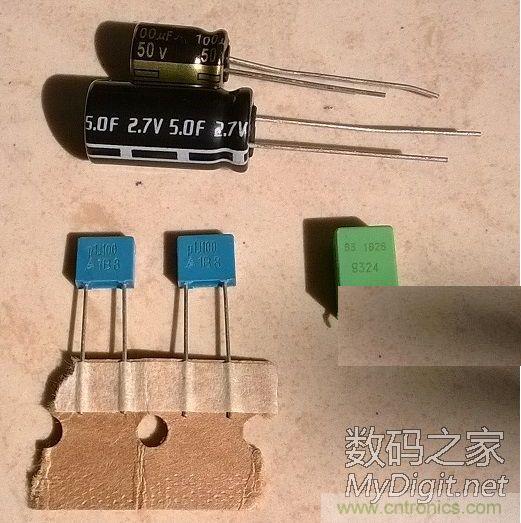

圖4：改造定時器所需的元件全家福
[page]

電路原理圖及改造方案：

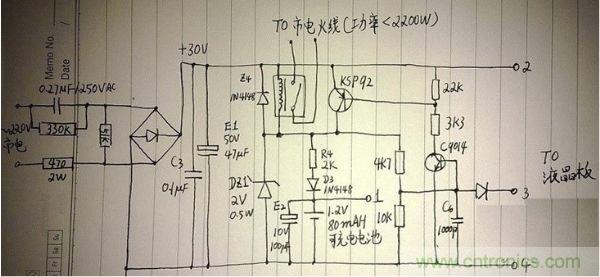

圖5：電路原理圖及改造方案圖

市電經阻容降壓後
，通過繼電器線圈與2V穩壓二極管DZ1串聯電路
，實現繼電器閉合，DZ1提供2V電壓為CMOS電路供電，同時為電 池充電。當需要斷開繼電器時，CMOS電路相連的3號引腳變為高電平

，三極管KSP92導通
，繼電器線圈電壓降為零，繼電器釋放。

1、使用2.7V 5F的電容替換充電電池，並將R4短路。經測試電容充滿後可維持CMOS電路繼續工作5天以上，現在的居民小區很少有連續5天停電 的
，因此完全可滿足日常使用需求。

2、在DZ1兩端再並聯一直穩壓二極管。由於正常工作時通過穩壓二極管的電流較大（約14毫安），加上市電偶發的高壓脈衝可能 加重該二極管電流負擔
，因此是薄弱，再並聯一直同規格的可提高可靠性。

3
、在DZ1兩端並聯一隻0.1uf的薄膜電容。由於繼電器狀態轉換時易產生瞬間電壓波動，並聯電容可提高2V電壓穩定度，避免電路 誤觸發。增加該電容後可拆除功能類似，但容量偏小的C6。

4、將E1更換為100uF50V鬆下FM係列高頻電解，提高電路穩定性；將C3更換為可靠性更好的0.1uF100V西門子薄膜電容。

5、拆除E2與液晶板上的電解，並將液晶板上的電解更換為1uF63V的ERO薄膜電容
，提高CMOS供電源的高頻抗幹擾能力。

注意：改造完畢第一次插市電時，給電容充電需要約5分鍾之後液晶才有顯示。
[page]

改造後的樣子：

圖6：改造後的定時器圖片

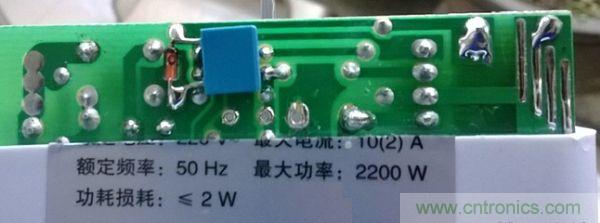

圖7：改造後的定時器的性能參數
