在晶體管放大電路中
，當晶體管集電極與發射極兩端的電壓超過最大集電極耐壓BVceo時，晶體管就會被擊穿損壞。同樣
，在開關電源中，當施加於開關變壓器的伏秒容量（電壓幅度與時間長度）超過極限伏秒容量VTmax時，開關變壓器也要損壞，並且還會損壞電源開關管，及其它電路。

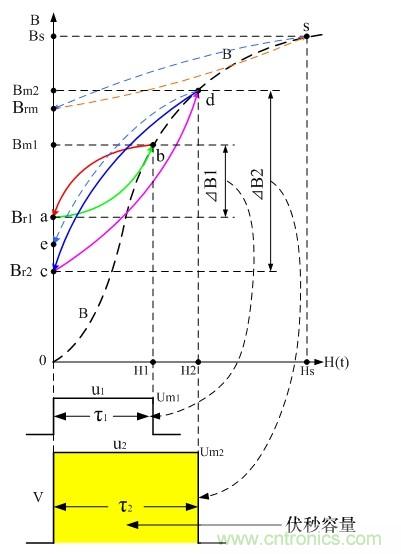

圖9是開關變壓器伏秒容量與磁場強度H、磁感應強度B的對應關係圖。圖中，脈衝幅度V總是與磁感應強度的增量成正比；而脈衝寬度τ總是與磁場強度H成正比，也與勵磁電流 成正比。由圖9可ke以yi看kan出chu，利li用yong伏fu秒miao容rong量liang的de概gai念nian來lai計ji算suan變bian壓ya器qi初chu級ji線xian圈quan的de匝za數shu，要yao比bi利li用yong電dian感gan量liang的de概gai念nian來lai計ji算suan變bian壓ya器qi初chu級ji線xian圈quan的de匝za數shu的de方fang法fa要yao合he理li很hen多duo。



圖9

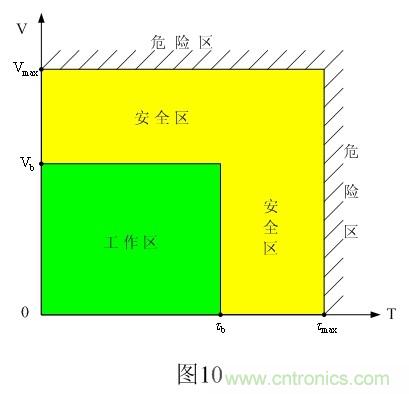

開關變壓器伏秒容量還可以用圖10中的矩形麵積來定義。在圖10中，矩形的麵積的兩條邊分別由開關變壓器的工作電壓（直流脈衝幅度）V和通電持續時間T（脈衝寬度）的乘積組成。其極限伏秒容量相當於黃色區域部分的麵積，綠色區域部分相當於開關變壓器正常工作時伏秒容量的麵積。

不過，這裏還應強調指出
，隻要伏秒容量的麵積沒有超出極限伏秒容量的麵積，V或T任何一條邊分別都可以超出圖9中所示的V或T邊上的長度。

我們從圖8
、圖9、圖10可以看出
，使用開關變壓器時，加於開關電源變壓器初級線圈的電壓和脈衝寬度的乘積

，不能超出變壓器的最大伏秒容量，最好要留出30%的餘量。因為，變壓器鐵芯的導磁率與工作溫度有關，大部分變壓器鐵芯的居裏溫度都低於140 ℃，當溫度大於110℃時，鐵芯的導磁率會明顯下降。

如果從效率方麵來考慮，最好讓流過開關變壓器線圈的最大勵磁電流約等於圖8中 ，或者讓開關脈衝的寬度約等於 。當流過開關變壓器線圈的最大工作電流等於圖8中 時，開關變壓器線圈的電感量為最大值 ；在此種情況下
，開關變壓器的工作效率最高，因為，此時開關變壓器鐵芯損耗與開關變壓器線圈損耗的乘積最小（磁滯損耗與勵磁電流的大小成正比，渦流損耗與磁感應強度增量的平方成正比；銅阻的損耗與導線的長度成正比）；並且
，開關變壓器的伏秒容量VTb與極限伏秒容量VTmax還有很大的安全距離。

目前
，一般開關變壓器還都大量選用鐵氧體磁芯，這種鐵氧體磁芯的磁飽和磁感應強度Bs一般為4500～5000高斯，因此，由圖8可以看出，開關變壓器鐵芯的最佳磁感應強度Bb大約為磁飽和磁感應強度Bs的一半左右，即：Bb = 2300～2500高斯。因此
，當使用（4）式對開關變壓器初級線圈進行計算的時候，公式中最大磁感應強度Bm的取值，最好不要超過2500高斯。

由於開關變壓器鐵芯磁飽和磁感應強度Bs參數的分散性，用什麼方法，我們才能知道開關變壓器的鐵芯正好就工作於最佳磁感應強度Bb的位置上呢？或者我們拿到一個開關變壓器，到底應該取多大的脈衝寬度，以及占空比，或者工作頻率
，才合理呢？

這個必須通過對開關變壓器伏秒容量的測量，才能最後作出決定
，同時還可以檢查開關變壓器鐵芯氣隙長度留得是否合適。
