工程師分享：隔離反激AD/DC電源參考設計

發布時間：2014-02-12 責任編輯：mikeliu

【導讀】由ST公司生產的離線轉換器VIPER26LD，是一個具有800V雪崩耐用電源和一個PWM控(kong)製(zhi)器(qi)的(de)優(you)秀(xiu)產(chan)品(pin)。通(tong)過(guo)用(yong)戶(hu)的(de)定(ding)義(yi)，可(ke)以(yi)完(wan)成(cheng)過(guo)流(liu)限(xian)製(zhi)，反(fan)饋(kui)網(wang)絡(luo)斷(duan)線(xian)保(bao)護(hu)，遲(chi)滯(zhi)熱(re)保(bao)護(hu)，以(yi)及(ji)軟(ruan)啟(qi)動(dong)和(he)安(an)全(quan)自(zi)動(dong)啟(qi)動(dong)功(gong)能(neng)。由(you)其(qi)設(she)計(ji)的(de)AD/DC電源更是有優秀的性能。

該器件提前頻率抖動降低了EMI濾波器的成本。突發模式操作和非常低電耗，有助於滿足節能法規所定標準。

方案設計的係統框圖及原理圖

反激電源|AD/DC

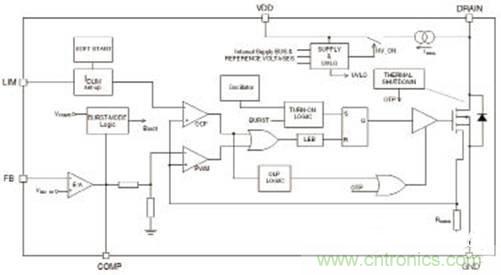

圖1 VIPER26LD內部方框圖

反激電源|AD/DC

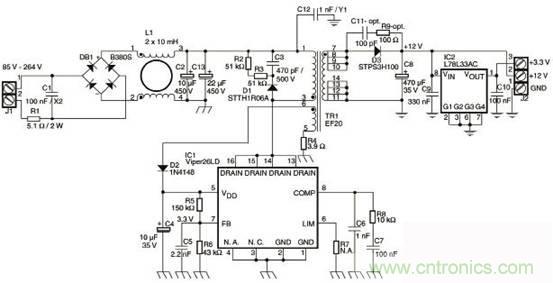

圖2 VIPER26LD方案原理圖

VIPER26LD主要特性

• 800V雪崩耐用電源

• PWM操作，頻率抖動，用於低EMI

• 工作頻率

- 60kHz的L型

- 115kHz H型

• 待機功耗《50mW在265VAC

• 限製電流設定點可調

• 板載軟啟動

• 故障狀態後安全自動重啟

• 遲滯熱關斷

VIPER26LD的應用

• 輔助電源電器

• 電能計量

• LED驅動器
[page]

反激電源|AD/DC

• SMPS機頂盒，DVD播放機和錄像機

VIPER26LD方案總述

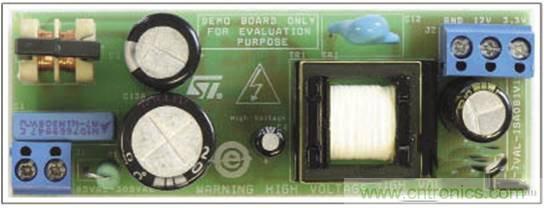

STEVAL-ISA081V1是一個隔離式的SMPS，能夠在很寬的輸入電壓範圍內，提供12W輸出。它是專為電源而設計的，是低成本的和節省空間的解決方案。

反激電源|AD/DC

STEVAL-ISA081V1 SMPS采用初級調節，產生12V額定輸出電壓。此板基於VIPER 26LD單片轉換器在一個封裝中，集成了高電壓MOSFET和PWM控製器。

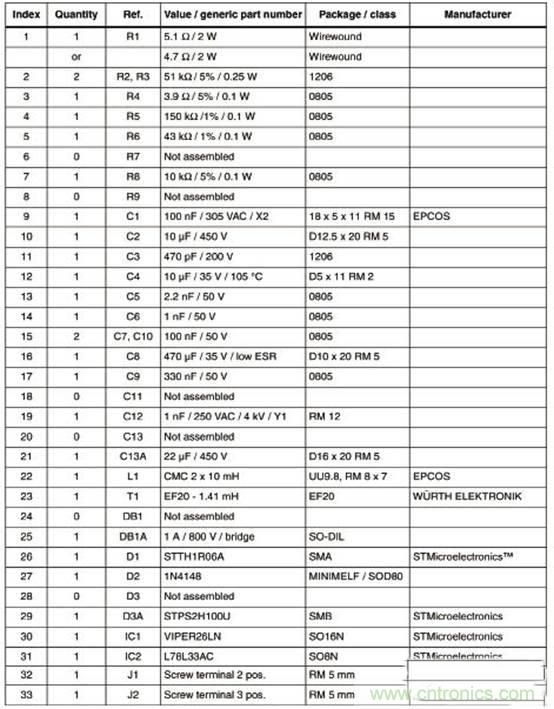

文件包含一個基本的技術說明演示板(原理圖，PCB細節和材料清單)，以及基本的測量(負載調節，效率，待機行為，EMI和熱性能數據)。文件的最後部分包含了如何設置不同的輸出電壓(10V~18V)，以及如何提高工作效率(最高86%)的建議。
