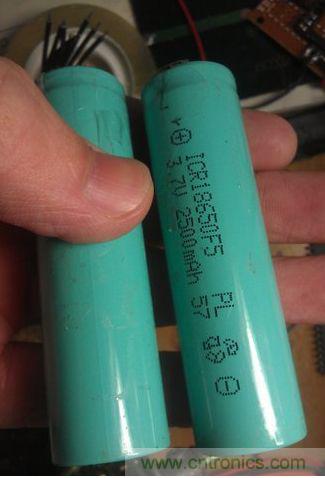

2個2500mah的18650
，

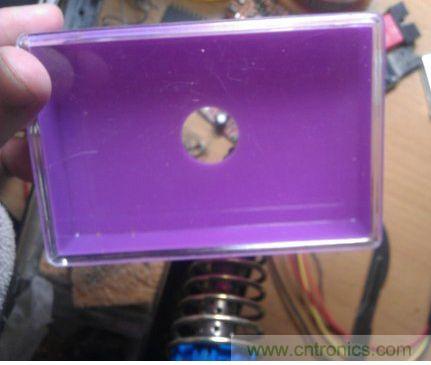

這種盒子其實是裝撲克牌的

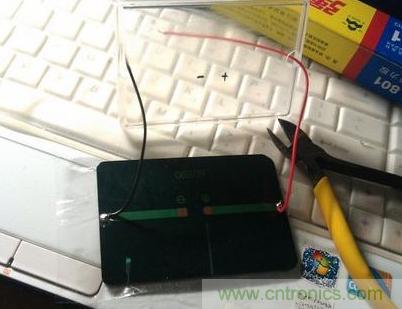

手頭還有一塊6V 100MA的太陽能板，大小合適，用上。



東西準備好了，首先是設計電路，用stc12係列51單片機
，帶AD，用來檢測電池的電壓做電量顯示，電量顯示用5個LED來表示。外加2個白色LED作 為手電。18650鋰電充電用TP4056芯片，而升5V部分，小小偷懶，利用手頭現成的升壓模塊，用單片機通過MOS管控製導通來升壓。

[page]

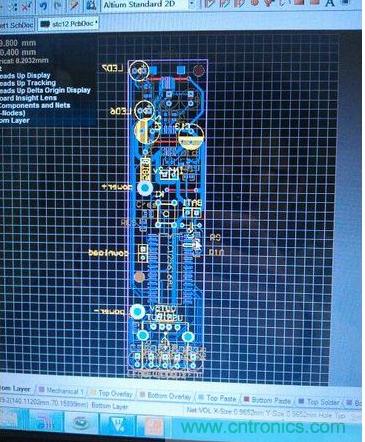

畫好PCB，打印，進行熱轉印、腐蝕、鑽孔。。。由於做的是單麵板，所以采用直立元件和貼片元件結合
，減少飛線和縮小體積。正好有0603的電阻和LED以及SOT23的PMOS。

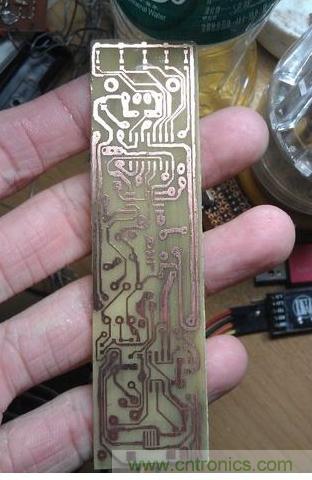

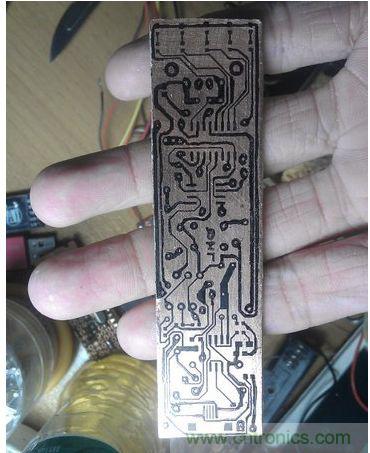

腐蝕後


焊接過程就不上圖了，反正0603貼片焊得很難看。

我焊貼片都是用30W的電烙鐵
，焊18650這種電池溫度太低
，不行。所以動用功率大點的電烙鐵

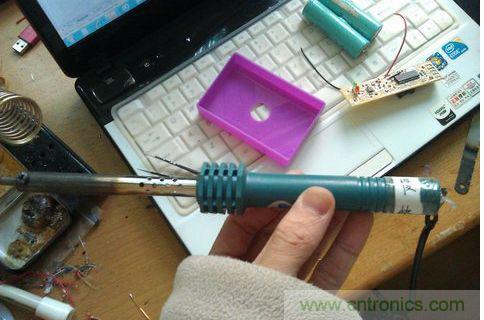

其實這個電烙鐵被我改過
，後麵有個開關

，分成2檔，快和慢。

[page]

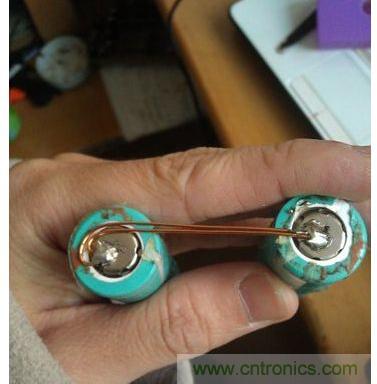

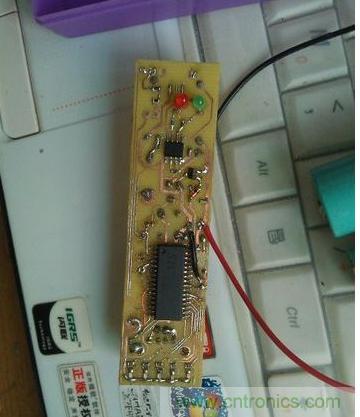

焊接好


，效果不錯挺牢固的。

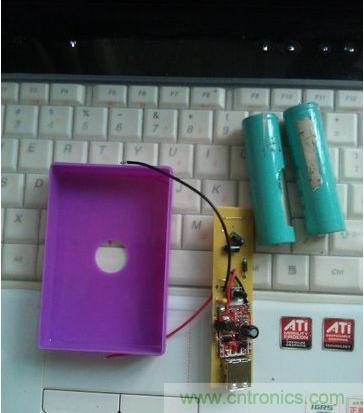

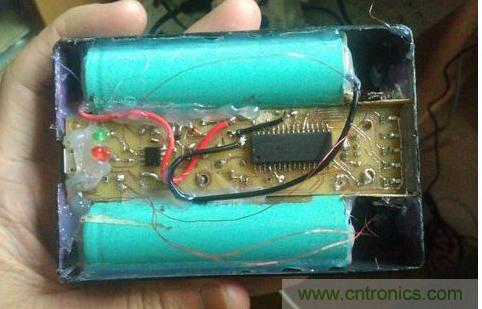

先組裝上去，看看2個USB孔的位置，還有決定手電LED要在哪開孔，然後就是動用電鑽在外殼上打孔了。

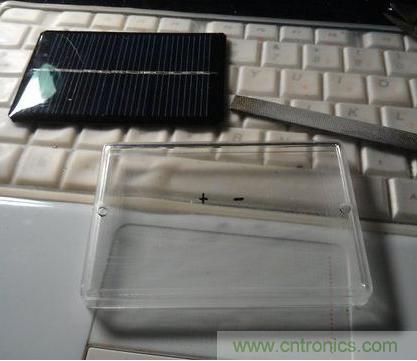

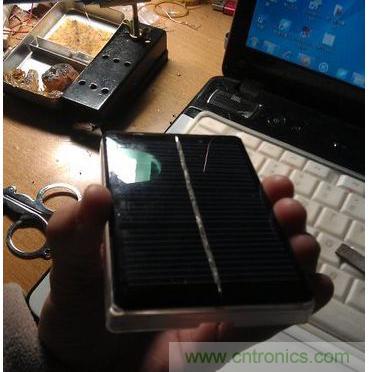

蓋子的大小和太陽能板大小差不多

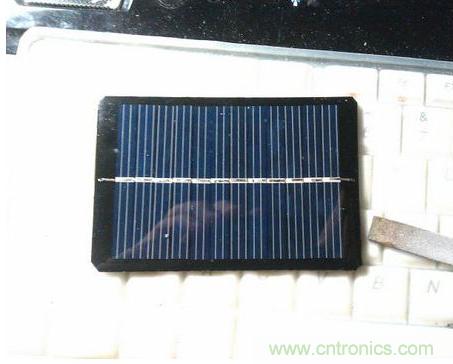

，用銼刀打磨太陽能板的四個角，磨成弧形。

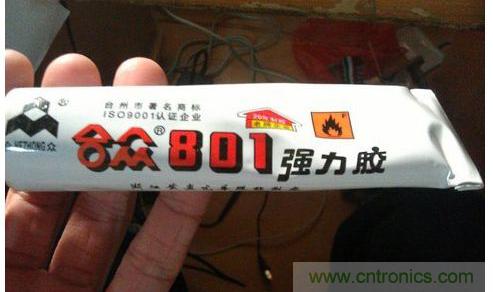

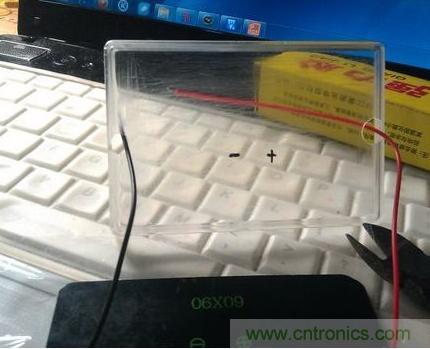

用強力膠吧太陽能板和蓋子黏住


[page]

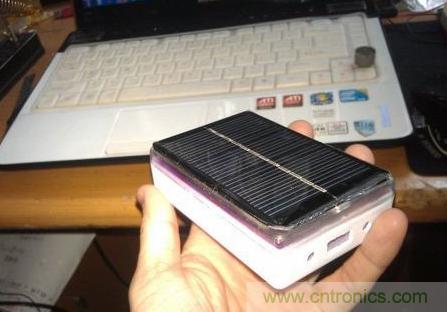

效果如下


到這裏其實差不多結束了，不過我覺得紫色外殼有點坑爹

，所以跑出去買了2罐噴漆回來
，準備上色

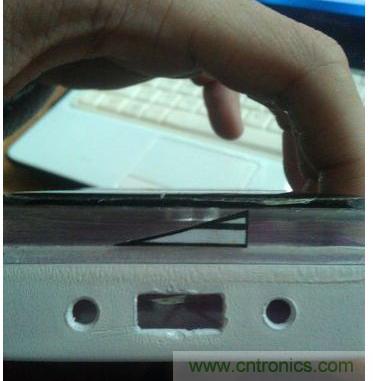

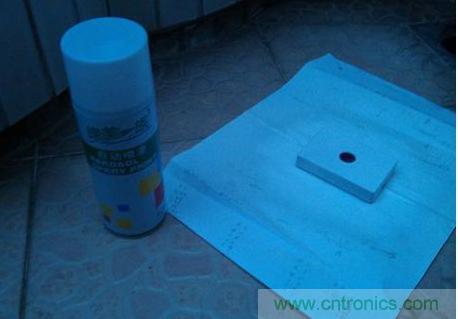

噴成白色


[page]

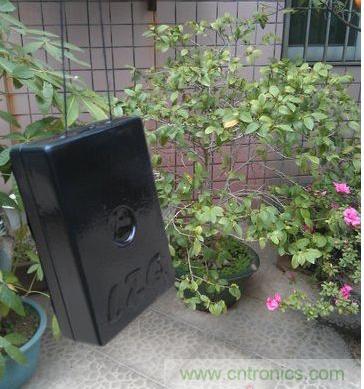

最後還是被我噴成了黑色


跟掛臘腸似的。利用油漆未幹的期間，編寫和調試程序。

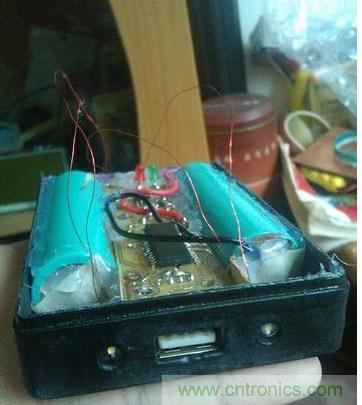

全部搞定後組裝。

[page]

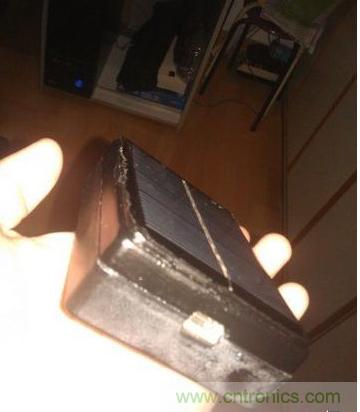

蓋上蓋子後還是有點像樣

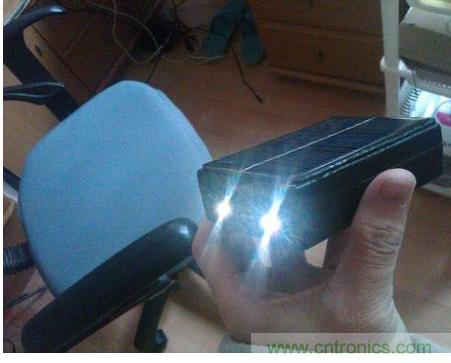

打開手電

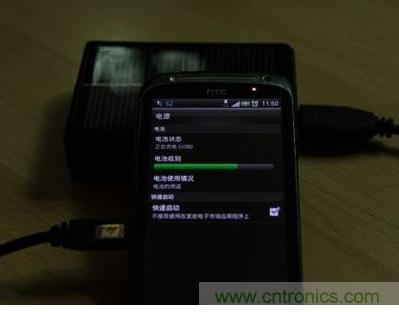

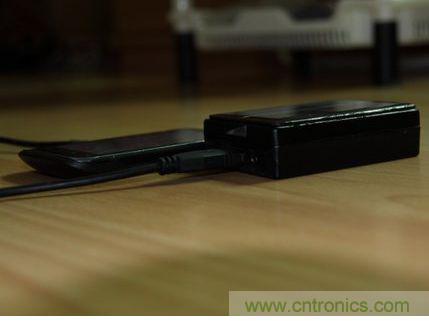

試用



忘(wang)了(le)介(jie)紹(shao)，這(zhe)個(ge)移(yi)動(dong)電(dian)源(yuan)能(neng)通(tong)過(guo)太(tai)陽(yang)光(guang)充(chong)電(dian)

，有(you)電(dian)量(liang)顯(xian)示(shi)和(he)手(shou)電(dian)功(gong)能(neng)。背(bei)部(bu)有(you)一(yi)個(ge)開(kai)關(guan)，單(dan)擊(ji)電(dian)量(liang)顯(xian)示(shi)，雙(shuang)擊(ji)打(da)開(kai)手(shou)電(dian)，長(chang)按(an)能(neng)手(shou)動(dong)打(da)開(kai)USB供電（保留），但 其實隻要有手機接入，就會喚醒單片機控製MOS管導通，升壓，輸出5V，所以長按基本沒用到。
