一款常見的車載逆變器設計電路圖

發布時間：2014-04-03 責任編輯：sherryyu

【導讀】福利又來羅，車載逆變器設計電路圖和你同分享。本文將介紹一款常見車載逆變器電路及工作原理。該車載逆變器的輸出功率為70W－150W，逆變器電路中主要采用TL494或KA7500芯片為主的脈寬調製電路。

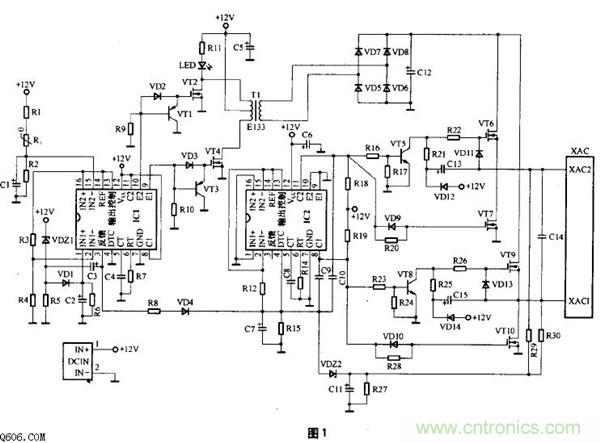

本文將介紹一款常見車載逆變器電路及工作原理。該車載逆變器的輸出功率為70W－150W，逆變器電路中主要采用TL494或KA7500芯片為主的脈寬調製電路。

車載逆變器指標：

　　輸入電壓：DC 10V～14.5V；

　　輸出電壓：AC 200V～220V±10％；

　　輸出頻率：50Hz±5％；

　　輸出功率：70W～150W；

　　轉換效率：大於85％；

　　逆變工作頻率：30kHz～50kHz。
