duiyujiadianweixiurenyuanlaishuo，weixiudianyuanshibibukeshaode。keshi，yitaizhuanyeweixiudianyuanshixiangdangangguide，ruguoduigaidianyuanjinxingshidangdegaijin
，zhizuoyitaiwumeijialian、使用方便、質量可靠的供維修、充電兩用的穩壓電源。將該穩壓電源介紹給讀者，供參考。



為了方便

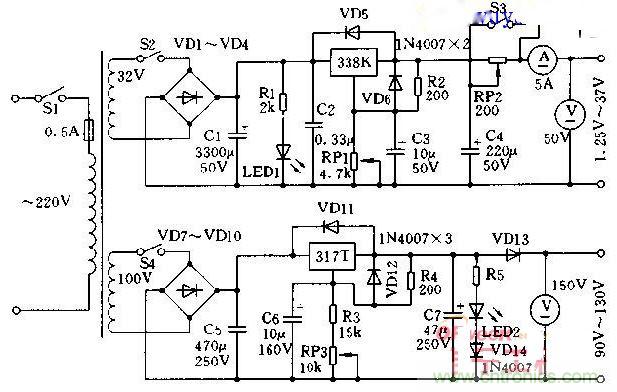

，將電源設計成相互獨立的低壓和高壓兩組輸出，如圖所示。其中，低壓輸出專用於低壓電器（如錄音機、隨身聽、半導體收音機等）維修和電瓶
、充電電池充電等；高壓輸出專用於彩電維修。以低壓輸出為例，說明其工作原理。變壓器次級32V電壓經VD1～VD4整流和C1濾波後得到45V左右的直流電壓，該電壓經集成三端穩壓器LM338K後得到穩定輸出電壓，調節電位器RP1

，在輸出端可獲得1.25V～37V的穩定直流電壓。圖中LED1是穩壓電源的指示燈，R1是LED1的限流電阻，C2用來濾除電源高頻諧波分量和消除寄生振蕩。VD5、VD6是為防止輸入、輸出端短路，保護LM338K設計的。

根據LM317T的特性，應提高輸入電壓，適當加大調整端電阻
，使輸入、輸出端最大壓差不超過40V，以免損壞LM317T.按圖中的電源電壓和元件數值來設計，從輸出端可得到90V～130V

、電流不小於1A的直流輸出。VD13是為防止彩電中的電容反充電會損壞LM317T設計的。由VD14、LED2和R5組成的電路，即是高壓電源的指示燈，又是為維持LM317T的最小工作電流而設的。



選擇元器件時，LM338K一定要用正品，該穩壓塊的最大輸出電流可達5A.電源變壓器最好自己繞製，功率不小於180W.低壓次級電流大於5A，高壓次級電流不小於1A.整流二極管可選用2CZ57D或進口200V/6A的整流全橋。直流電流表頭選用85C1型5A表頭，低壓表頭選用85C1型50V的表頭，高壓表頭可選用85C1型150V的表頭。另外，LM338K和LM317T要安裝足夠大的散熱器。低壓電源中的RP2和S2是為5號電池和7號電池充電而設置的，RP2可選用多圈旋轉型的電位器。在實際使用過程中
，為防止長時間大電流充電而導致變壓器、穩壓塊過熱損壞，可接一直流儀表風扇，置於機內空處為其散熱。
