技術分享：開關電源中的散熱器接地方法

發布時間：2014-06-19 責任編輯：sherryyu

【導讀】開kai關guan電dian源yuan的de各ge種zhong設she計ji都dou不bu容rong忽hu略lve，故gu開kai關guan電dian源yuan中zhong的de散san熱re器qi接jie地di也ye是shi很hen重zhong要yao的de，並bing且qie接jie地di其qi中zhong有you很hen多duo學xue問wen的de。這zhe裏li小xiao編bian借jie花hua獻xian佛fo的de分fen享xiang一yi篇pian關guan於yu開kai關guan電dian源yuan中zhong的de散san熱re器qi接jie地di方fang法fa分fen析xi的de文wen案an，希xi望wang能neng幫bang到dao工gong程cheng師shi朋peng友you們men。

主要又有以下幾個地：原邊地，次級地。他們的作用是提供各自的參考零點。還有一個真正的大地PE。保護作用，兼有EMC作用。

原邊地，副邊地是嚴格隔離的。

不可以有任何電氣上的連接。

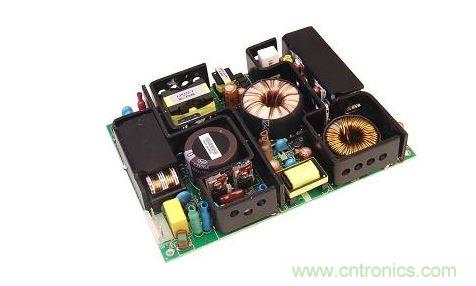

開關電源中的散熱器接地方法

他們都能夠與大地PE相連，但是，要加Y2。

所有散熱器，可以有四種方法置於係統之中：

　　1.floating，也就是浮地。

　　2.各自的參考零點，比如原邊地或者副邊地

　　3.真正大地，也就是PE，輸入時候的黃綠線

　　4.有一種特殊情況，主MOSFET接漏極，即整流後的高壓端。還有接源極的，即S端。

處理不好會炸機，我就炸過。電源主MOSFET的散熱片撞到外殼，而外殼是金屬的，與PE相連。

另外，這些個元件，貼到散熱片的時候，有一個很小的電容。耦合，產生共模噪聲。處理不好，就是個大天線。

這個時候，加法拉第屏蔽。模擬地，數字地之間有壕溝，很好分。

當中不能有任何走線。但是可以跨接一些東西，比如0歐姆電阻，小貼片磁珠，甚至Y電容。我的理解來自於摩托羅拉的那篇關於電磁兼容的文章，裏麵講到了地的劃分。

那就是PE是保護地或者功能地，所有其他的地，加上Y電容都可以往這個上麵接。

所有功能模塊，數字劃歸數字部分，模擬劃歸模擬部分。數字與數字之間，需不需要隔離看係統的要求.同樣，模擬與模擬之間，也要看係統的要求。可共地，也可以分割。

整個係統，首先把電源分配好，然後再來進行地的分割。

很多係統的電源，從隔離式的DCDC出來的就是12V，±5，至於3.3，1.8很多都是有LDO提供的。

散熱片接地，沒有說一定要接到哪裏。你可以很隨意。但是要注意：

　　1.如果接大地，那麼。這些元器件需要加墊片，散熱膏。周邊器件必須與PE保持足夠的爬電距離。散熱片還有應力測試。

　　2.如果接各自的地，注意與PE的爬電距離。之前我炸機，就是接了某個地，但是外殼蓋上以後，無意間使得外殼與散熱片接觸。但是外殼是接PE的。結果炸的很慘烈。散熱片是導電的，哪怕是塗漆的，但是很多時候會磨掉。

　　3.很多時候浮地是一個很好的選擇。
