逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源

，一般是把直流電瓶逆變成220V交流的。通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。



至(zhi)於(yu)我(wo)在(zai)這(zhe)裏(li)教(jiao)大(da)家(jia)做(zuo)的(de)逆(ni)變(bian)器(qi)
，和(he)一(yi)般(ban)的(de)逆(ni)變(bian)器(qi)不(bu)一(yi)樣(yang)，這(zhe)個(ge)逆(ni)變(bian)器(qi)是(shi)高(gao)頻(pin)逆(ni)變(bian)器(qi)，一(yi)般(ban)用(yong)於(yu)驅(qu)動(dong)幾(ji)百(bai)瓦(wa)的(de)燈(deng)泡(pao)，能(neng)夠(gou)輕(qing)易(yi)滿(man)足(zu)戶(hu)外(wai)照(zhao)明(ming)的(de)用(yong)途(tu)。逆(ni)變(bian)器(qi)想(xiang)要(yao)大(da)功(gong)率(lv)就(jiu)要(yao)用(yong)IGBT
，我這裏主要講的是用場效應管做逆變器。





　　（1）場效應管是電壓控製器件，它通過VGS來控製ID；



　　（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。



　　（3）它是利用多數載流子導電，因此它的溫度穩定性較好；



　　（4）它組成的放大電路的電壓放大係數要小於三極管組成放大電路的電壓放大係數
；



　　（5）場效應管的抗輻射能力強；



　　（6）由於不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。



而且今天教大家做的逆變器，不能用三極管做，隻能用場效應管或IGBT。

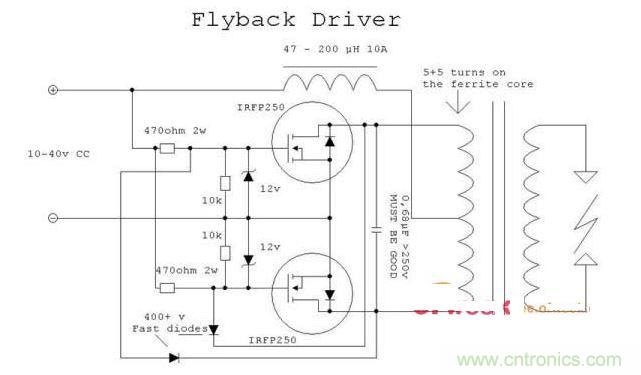

這個逆變電路就是大家熟悉的ZVS（軟開關電路）如下圖。

這個電路特別在高效率，深受電子愛好者的稱讚，原因是場效應管發熱很少
，幾乎不發熱。



原因就是軟開關
，至於ZVS就不多說了。

準備以下零件：



　　10K 1/4W  電阻         X2



　　470歐  3W電阻            X2



　　1N4007二極管                X2



　　12V穩壓管                 X2



　　1200V 0.3μ電磁爐電容      X2



　　磁環（電腦電源上有得拆）   X1



　　1MM漆包線                      1米



　　1.2M漆包線                     數米



　　接線端子2P（腳距5mm）           3個



　　接線端子3P（腳距5mm）           2個

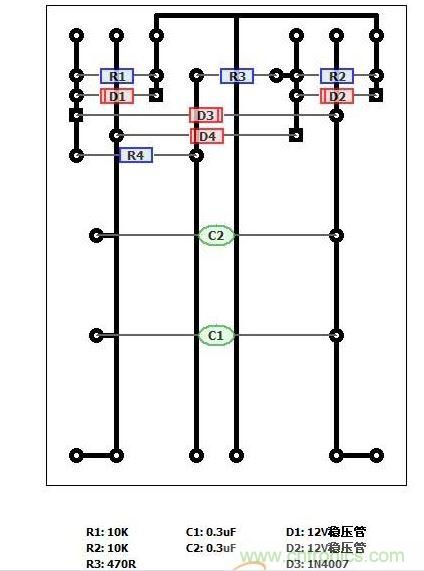

然後發給布線圖，免得一些人迷惘不懂怎麼布線。
