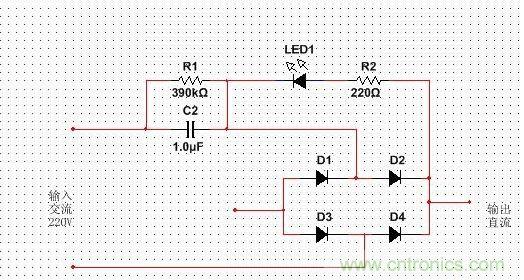

這個是一個充電手電筒的充電電路，分析一下，電容不是並在輸入兩端嗎
？



A：阻容降壓的電路，便宜貨裏一般都是這樣的。。。



B：這(zhe)個(ge)是(shi)阻(zu)容(rong)降(jiang)壓(ya)，電(dian)容(rong)並(bing)在(zai)輸(shu)入(ru)兩(liang)端(duan)是(shi)起(qi)到(dao)濾(lv)波(bo)的(de)作(zuo)用(yong)，一(yi)般(ban)在(zai)直(zhi)流(liu)電(dian)路(lu)中(zhong)

，而(er)在(zai)這(zhe)裏(li)電(dian)容(rong)是(shi)起(qi)恒(heng)流(liu)降(jiang)壓(ya)的(de)作(zuo)用(yong)，像(xiang)這(zhe)種(zhong)給(gei)蓄(xu)電(dian)池(chi)充(chong)電(dian)的(de)220v交(jiao)流(liu)電(dian)路(lu)。電(dian)容(rong)是(shi)可(ke)以(yi)通(tong)交(jiao)流(liu)的(de)，其(qi)實(shi)質(zhi)就(jiu)是(shi)不(bu)斷(duan)地(di)充(chong)放(fang)電(dian)
，其(qi)充(chong)放(fang)電(dian)的(de)電(dian)流(liu)基(ji)本(ben)是(shi)穩(wen)定(ding)的(de)。後(hou)麵(mian)四(si)個(ge)二(er)極(ji)管(guan)雙(shuang)橋(qiao)整(zheng)流(liu)，變(bian)為(wei)直(zhi)流(liu)電(dian)給(gei)蓄(xu)電(dian)池(chi)充(chong)電(dian)
，R1的作用是放掉充電過後電容裏殘存的電
，以便人不被觸電。



C：這是阻容降壓的電路
，一般外麵買的十幾元手電筒，還有以前的老隨身電源，都是采用這種充電方式。



D：阻容降壓地幹活。貌似以前便宜的都是這個電路，很早那種卡帶式隨身聽，的鉛蓄電池都是這樣的，當時拆了不下3個
，玩。並聯的是濾波電容.



E：阻zu容rong降jiang壓ya電dian路lu，有you觸chu電dian危wei險xian而er且qie其qi電dian流liu輸shu出chu能neng力li很hen小xiao，一yi般ban用yong在zai便bian宜yi的de手shou電dian筒tong充chong電dian電dian路lu當dang中zhong
，樓lou主zhu切qie記ji充chong電dian過guo程cheng中zhong切qie莫mo打da開kai手shou電dian開kai關guan要yao不bu裏li麵mian的deLED全部哏屁.



F：這明顯是阻容降壓電路，沒有電解電容和穩壓二極管，電壓會衝得好高的.



G：用這個電路充電
，時間差不多要及時斷電，防止電池過充。



H：阻容降壓用的

，省錢，便宜



I：R1C2為阻容降壓
，LED1R2為電源指示。D1----D4為整流輸出。這個電源是熱地的。。不安全。。嗯沒有濾波。紋波太大沒什麼實用價值了.



J:連個穩壓管都沒有太危險了



K：這是個阻容降壓電路，不是很安全的電路.



L：充電時不要打開開關，不然LED會翹翹的。

如果大家有好的更完美的改進建議，請大家多多留言哈，謝謝羅！
