具過流保護的USB充電器電路設計
發布時間:2014-10-06 責任編輯:sherryyu
【導讀】本電路雖然元件少,但是還設計有過流過載短路保護功能。當負載過載或者短路時,Q1的集電極電流大增,而Q1的發射極電阻R1會產生較高的壓降,這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通,從而讓Q1截止停止輸出防止過載損壞。

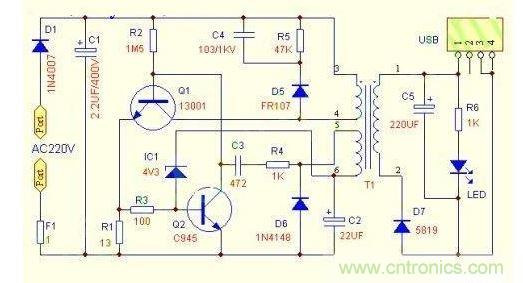

圖中用1歐的電阻F1起到保險絲的作用,用一個二極管D1完成整流作用。接通電源後,C1會有300V左右的直流電壓,通過R2給Q1的基極提供電流,Q1的發射極有R1電流檢測電阻R1,Q1基極得電後,會經過T1的(3、4)產生集電極電流,並同時在T1的(5、6)(1、2)上產生感應電壓,這兩個次級絕緣的圈數相同的線圈,其中T1(1、2)輸出由D7整流、C5濾波後通過USB座給負載供電;其中T1(5、6)經D6整流、C2濾波後通過IC1(實為4.3V穩壓管)、Q2組成取樣比較電路,檢測輸出電壓高低;其中T1(5、6)、C3、R4還組成Q1三極管的正反饋電路,讓Q1工作在高頻振蕩,不停的給T1(3、4)開關供電。當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時,T1(5、6)、IC1取樣比較導致Q2導通,Q1基極電流減小,集電極電流減小,負載能力變小,從而導致輸出電壓降低;當輸出電壓降低後,Q2取樣後又會截止,Q1的負載能力變強,輸出電壓又會升高;這樣起到自動穩壓作用。

本電路雖然元件少,但是還設計有過流過載短路保護功能。當負載過載或者短路時,Q1的集電極電流大增,而Q1的發射極電阻R1會產生較高的壓降,這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通,從而讓Q1截止停止輸出防止過載損壞。因此,改變R1的大小,可以改變負載能力,如果要求輸出電流小,例如隻需要輸出5V100MA,可以將R1阻值改大。當然,如果需要輸出5V500MA的話,就需要將R1適當改小。注意:R1改小會增加燒壞Q1的可能性,如果需要大電流輸出,建議更換13003、13007中大功率管。
C4、R5、D5起什麼作用呢?T1變壓器是電感元件,Q1工作在開關狀態,當Q1截止時,會在集電極感應出很高的電壓,這個電壓可能高達1000伏以上,這會使Q1擊穿損壞,現在有了高速開關管D5,這個電壓可以給C4充電,吸收這個高壓,C4充電後可以立即通過R5放電,這樣Q1不會因集電極的高電壓擊穿損壞了,因此,這三個元件如有開關或者損壞,Q1是非常危險的,分分秒秒都可能會損壞。
1N4007是低頻二極管,FR107是高頻高壓二極管,1N5819是低電壓高頻肖特基二極管。(代換關係:FR107可以代替1N4007,反之則不行;而1N5819則不能用其它二極管代替,1N5819的de導dao通tong電dian壓ya很hen低di,相xiang當dang於yu鍺zhe管guan的de導dao通tong電dian壓ya,因yin此ci,低di電dian壓ya整zheng流liu效xiao率lv很hen高gao,如ru果guo一yi定ding要yao用yong其qi它ta二er極ji管guan代dai替ti,則ze出chu輸shu出chu功gong率lv下xia載zai,發fa熱re嚴yan重zhong,效xiao率lv變bian低di。)
記住:FR104(7)是高頻輸出整流二極管,1N4007才是電源整流二極管。
