直流DC-DC電源模塊能夠很大程度上縮短電路設計的時間
，降低成本，因此被大量應用在電路設計當中。其中，DC-DC電源模塊的好壞往往由電源波紋指標來決定，電源波紋指標是數字電路穩定工作的前提
，為了確保電路順利的工作，就必然要知道直流DC-DC電源模塊的輸出波紋
，並進行觀察，確保正常。

但dan是shi在zai對dui一yi些xie運yun行xing正zheng常chang的de電dian路lu進jin行xing測ce量liang時shi
，往wang往wang會hui有you人ren的de測ce量liang結jie果guo出chu現xian偏pian差cha。紋wen波bo值zhi會hui出chu現xian不bu正zheng常chang的de偏pian高gao現xian象xiang
，這zhe並bing不bu是shi電dian路lu有you故gu障zhang
，而er是shi測ce量liang方fang法fa存cun在zai問wen題ti。

正確的測量方法

限製示波器帶寬為20MHz(大多中低端示波器檔位限製在20MHz，高端產品還有200MHz帶寬限製的選擇)
，目的是避免數字電路的高頻噪聲影響紋波測量

，盡量保證測量的準確性。設置耦合方式為交流耦合
，方便測量(以更小檔位來仔細觀測紋波
，不關心直流電平)。

保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)
，盡(jin)量(liang)使(shi)用(yong)探(tan)頭(tou)自(zi)帶(dai)的(de)原(yuan)裝(zhuang)測(ce)試(shi)短(duan)針(zhen)。如(ru)果(guo)沒(mei)有(you)測(ce)試(shi)短(duan)針(zhen)，可(ke)以(yi)拆(chai)除(chu)探(tan)頭(tou)的(de)接(jie)地(di)線(xian)和(he)外(wai)殼(ke)，露(lu)出(chu)探(tan)頭(tou)地(di)殼(ke)，自(zi)製(zhi)接(jie)地(di)線(xian)纏(chan)繞(rao)在(zai)探(tan)頭(tou)地(di)殼(ke)上(shang)
，保(bao)證(zheng)接(jie)地(di)線(xian)長(chang)度(du)小(xiao)於(yu)1cm。

shiboqidixuankong

，zhitongguotantoudiyuceshixinhaodecankaodiangongdi，buyaotongguoqitafangshiyuceshishebeigongdi
，zheyanghuigeiwenboceliangyinruhendadedizaosheng。liru：當示波器和其他儀器共插線板時
，其他儀器的開關可能通過接地線給測試帶來噪聲幹擾。

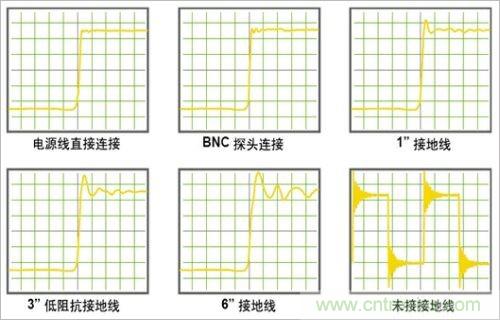

其中第3條是關鍵中的關鍵。接地線過長，其電感效應將給測量係統引入額外的噪聲，如圖1所示。

對儀器的要求

示波器參數要求：支持帶寬限製功能：一般示波器都支持20MHz帶寬限製，如：SDS1102CM。

探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針
，則須自製短接地線：去除探頭接地線套，用金屬絲自行繞製接地短線

，推薦五類線中銅絲，強度適中(還是有些偏軟

，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位
，一般無源探頭在1X檔位時，其帶寬限製在6MHz/10MHz帶寬
，如此在前端可有效濾除高頻噪聲的幹擾，減小紋波測量影響。

真正的紋波應該是什麼樣子?

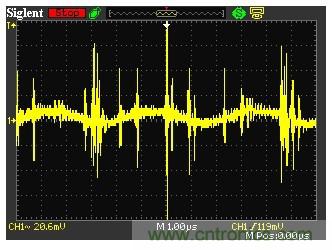

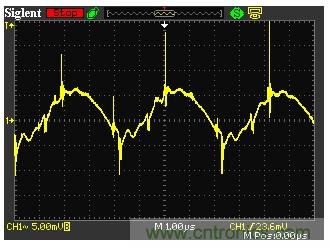

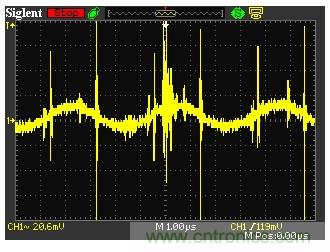

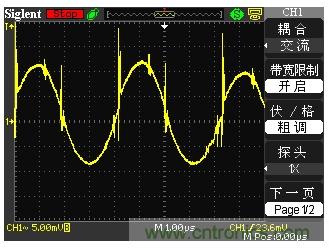

以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測 DC/DC 模塊輸出3.3V與1.9V兩路電壓。
