日常的電源研發設計中，工程師們一般了解的三極管的倒置狀態的描述其實就是集電結正偏，發射結反偏
，為倒置狀態；集電結正偏，發射結正偏
，為飽和狀態；集電結反偏
，發射結反偏，為倒截止態；集電結反偏
，發射結正偏
，為放大狀態。



可以說，在電路設計中當NPN型三極管的三個電極電位關係為UE>UB>UC時，三極管內兩個PN結的狀態為be結反偏，bc結正偏。這時三極管工作在“倒置”狀態。倒置狀態的三極管其工作原理與放大狀態相似
，bc結正偏時，集電區發射電子
，一部分自由電子在基區和空穴複合形成基極電流，另一部分電子被反偏的發射結“收集”形成發射極電流。



倒(dao)置(zhi)時(shi)由(you)於(yu)三(san)極(ji)管(guan)集(ji)電(dian)區(qu)摻(chan)雜(za)濃(nong)度(du)不(bu)高(gao)，發(fa)射(she)的(de)電(dian)子(zi)少(shao)
，同(tong)時(shi)由(you)於(yu)發(fa)射(she)區(qu)麵(mian)積(ji)小(xiao)
，最(zui)終(zhong)收(shou)集(ji)的(de)電(dian)子(zi)也(ye)少(shao)，形(xing)成(cheng)的(de)電(dian)流(liu)很(hen)小(xiao)

，因(yin)此(ci)三(san)極(ji)管(guan)沒(mei)有(you)放(fang)大(da)能(neng)力(li)。倒(dao)置(zhi)狀(zhuang)態(tai)的(de)三(san)極(ji)管(guan)β是小於1的。當增大“倒置”三極管的基極電流時，倒置的三極管也可以進入飽和狀態，但這時基極電流較大

，同時管子的導通壓降比正接時要小得多。



我們一般對於三極管倒置放大的理解是①三極管工作於倒置狀態時相當於把發射極與集電極對調使用(即集電極當作發射極使用，發射極當作集電極使用)，倒置時的三極管同樣具有三種工作狀態。但是等效集電極電流(IE)與基極電流的比值即β要(yao)比(bi)正(zheng)接(jie)時(shi)小(xiao)得(de)多(duo)，所(suo)以(yi)要(yao)使(shi)倒(dao)置(zhi)的(de)三(san)極(ji)管(guan)進(jin)入(ru)飽(bao)和(he)區(qu)，所(suo)需(xu)的(de)基(ji)極(ji)驅(qu)動(dong)電(dian)流(liu)要(yao)比(bi)正(zheng)接(jie)時(shi)大(da)得(de)多(duo)，但(dan)是(shi)倒(dao)置(zhi)時(shi)的(de)管(guan)壓(ya)降(jiang)要(yao)比(bi)正(zheng)接(jie)時(shi)的(de)小(xiao)。





首先是，TTL數字集成電路中作為信號輸入用的多發射極三極管，當輸入為高電平1時，就是一個倒置使用的三極管。三極管在倒置使用時，它的兩個PN結的偏置情況與工作在放大狀態時是相反的：發射結反向偏置，集電結正向偏置。因此
，集電結可能燒毀，而發射結可能擊穿。但是，由於工作於倒置狀態的三極管的電壓放大倍數β通常很小


，如平麵三極管倒置使用時的β值約為0.1～0.5，因此一般不會出現燒壞的情況。目前已經很少使用三極管作倒置狀態。


然後是

，在使用萬用表檢測判斷三極管的三個電極時

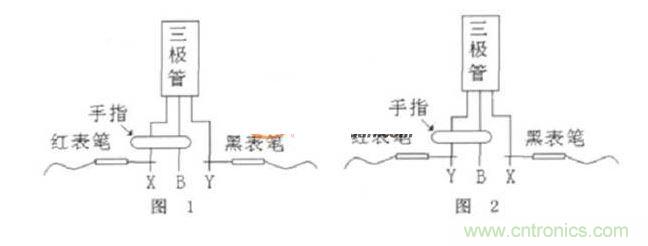

，可以通過“三顛倒”方法找到基極和並判斷三極管的管型，而集電極和發射極的判斷就需使用三極管的倒置狀態。以NPN型三極管為例，萬用表選擇歐姆檔的R×100或R×1K量程，按照圖1所示，用手指捏住三極管的基極和未知電極，將萬用表黑表筆接未知電極Y，紅表筆接X極，觀察表針偏轉角度。再按照圖2suoshilianjie，guanchabiaozhenpianzhuanjiaodu。bijiaoliangcizhizhenpianzhuanjiaodu，pianzhuandadenayiciheibiaobijiedeshijidianji。zhezhongpanduanfangfadeliangzhongjiexianfangshiduiyinglesanjiguandeliangzhongzhuangtai：放大狀態和倒置狀態。其中指針偏轉小的那次
，黑表筆(萬用表內直流電源正極)接三極管的發射極。此時，三極管三個電極的電位關係為UE>UB>UC，三極管工作在倒置狀態，萬用表表針偏轉所通過的電流為發射極電流，因為這個電流較小，所以指針偏轉較小。



另一種接線方式對應為三極管的放大狀態，通過指針的電流為集電極電流這個電流較大，對應萬用表的指針偏轉也較大。
