MOS管是半導體場效應管的簡稱。和MOS管(guan)相(xiang)關(guan)的(de)
，大(da)多(duo)數(shu)是(shi)與(yu)封(feng)裝(zhuang)有(you)關(guan)的(de)問(wen)題(ti)。在(zai)一(yi)些(xie)條(tiao)件(jian)相(xiang)同(tong)的(de)條(tiao)件(jian)下(xia)
，目(mu)前(qian)主(zhu)流(liu)的(de)幾(ji)種(zhong)封(feng)裝(zhuang)其(qi)實(shi)是(shi)存(cun)在(zai)著(zhe)一(yi)定(ding)的(de)限(xian)製(zhi)的(de)。那(na)麼(me)這(zhe)些(xie)限(xian)製(zhi)都(dou)有(you)哪(na)些(xie)

，由(you)如(ru)何(he)尋(xun)找(zhao)出(chu)突(tu)破(po)呢(ne)？







內部焊線框架內的漏極、源極和柵極連接處會產生寄生電感。而源漏極電感將會以共源電感形式出現在電路中，將會影響MOSFET的開關速度。





MOSFET在導通時電阻即Rdson
，這個電阻主要包括芯片內電阻和封裝電阻。其中焊線等引入的封裝電阻會因焊線數量的不同而有很大不同。





源極的熱傳導路徑：芯片＞焊線＞外部引腳＞PCB板，較長的熱傳導路徑必然引起高熱阻
，且焊線較細較長，封裝熱阻會更高。





例如，標準的SO-8器件是塑封材料完全包封
，由於塑料是熱的不良導體
，芯片到封裝外殼的熱傳導很差。





下麵我們用例子說明一下改善這幾方麵的必要性。

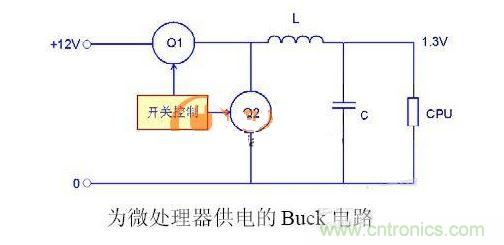

圖1



微處理器供電為例子，這是一個較為典型的BUCK同步整流的例子。簡單分析可知。現時CPU的工作頻率已經由MHz級轉向GHz 級，工作電壓為1.3V 左右。要求到供電電源上到MHz級電磁幹擾在可控範圍
，輸出電流0A~50A（考慮到筆記本電腦或平板電腦從“睡眠”到“大運算工作”，正常工作電流10A~20A）。其典型輸入電壓為7.5V 到21V
，電路中控製和續流用的功率器件普遍采用30V 的MOSFET。如圖1所示。



此類電源係統的總體能效一般會要求在95%以上。



要提高總體能效，我們要先對損耗產生機理進行分析。在此BUCK 同步整流電路中存在著多種功率損耗，這裏主要考慮的損耗為開關管(Q1)和續流管(SR 同步整流管

、Q2)的損耗。



從SR-BUCK 電路的工作原理可知：



Q1開通時，Q1存在著導通損耗
、驅動損耗；



Q1關斷時，有輸出電容帶來的損耗
；



而Q2在工作區間除了導通損耗、驅動損耗
、開關損耗、還有體內二極管損耗問題。

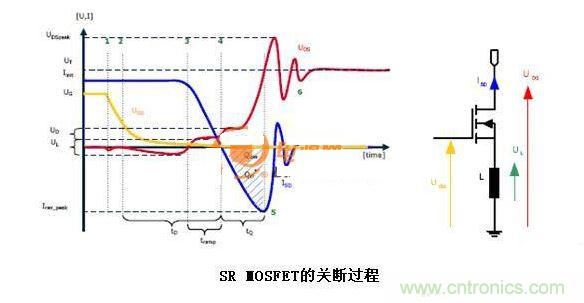

借IR的實驗圖方便分析：

圖2



其中：Td 續流電流流向體二極管時間段;



Tramp Vds因漏極電感產生正向壓降;



Tq 積聚Coss與Qrr電荷時間段;



我們把這些損耗分為三部分，它們和電路

、器件的相關性如下：





與MOSFET的 Rdson相關。這容易理解
，且隨著輸出電流的提高
，Rdson損耗也會相應地增加;



與體二極管的正向電壓Vsd相關。死區時間時，續流電流不得不從MOSFET溝道轉而流向體二極管
，並由此產生額外的體二極管損耗。體二極管的導通時間很短，僅為50ns至100 ns左右
，因而，這損耗經常忽略不計。但是，當輸出電壓和體二極管Vsd相近時，這損耗就不能忽略了。





取決於MOSFET的Qg。這也容易理解
，MOSFET開啟時

，必須對柵極進行充電，柵極積聚總電荷量為Qg後MOSFET飽和導通。MOSFET關斷時，則必須將柵極中的電荷放電至源極，這就意味著Qg將消散在柵極電阻和柵極驅動器中。



Qg與Rdson非線形反比。即並聯多個MOSFET降低Rdson 而降低導通損耗時，因Qg增大令驅動損耗會相應增大。



與MOSFET的輸出電容Coss相關。



Q2關斷時，必須將輸出電容充電至線電壓，因此，在關斷過程中產生的感應電量直接取決於MOSFET的Coss
，且這些電量通過寄生電感、寄生電阻釋放時將觸發LC振蕩，並會由此對Q2的Vds產生電壓尖峰。





MOSFET關斷時，必須將Qrr移走，這部分電量會加入到上麵的LC振蕩裏。對一些專門為同步整流這方麵設計的MOSFET器件來說
，Qrr可以忽略不計，因為其對總功耗的影響微乎其微。



按上麵的分類，容易看出
，當輸出電流小時，導通損耗相對小;輸出電流大，導通損耗也相對大。而開關損耗(驅動損耗+輸出電容損耗)變化不大。（想一下，筆記本電腦從“睡眠”到“正常工作”，工作電流範圍：0A~20A。）



而三種損耗相對變化的幅度比例

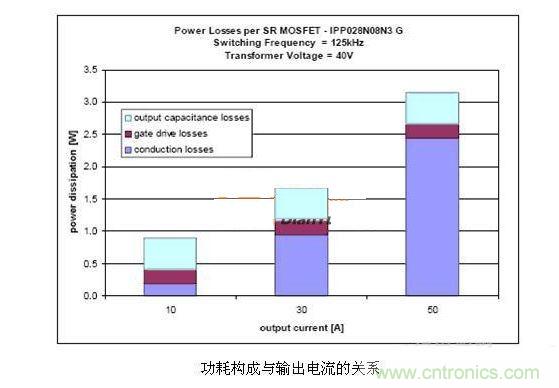

，我們再借IR的實測圖例來說明。

圖3



kekanchu，zaiqingfuzaitiaojianxia，daotongsunhaozhanzonggonghaodebilijidi。zaizhezhongqingkuangxia，zaizhenggefuzaifanweineijibenbaochibubiandekaiguansunhaoshizhuyaosunhao。danshi，dangshuchudianliujiaogaoshi，daotongsunhaozechengweizuizhuyaodesunhao，qizhanzonggonghaodebiliyezuigao。



因此
，要優化SR MOSFET的效率
，必須找到開關損耗與導通損耗之間的最佳平衡點。

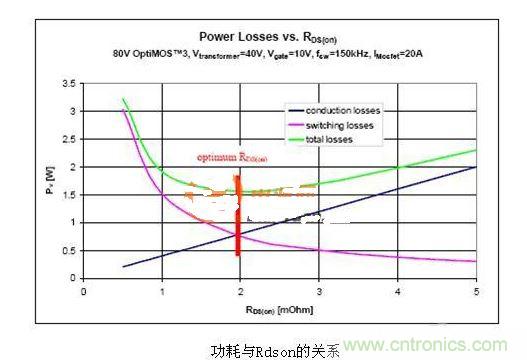

圖4



如圖4所示。當Rdson超出最優值時，總功耗將隨Rdson的提高而線性增加。但當Rdson降至低於最優值時，總功耗也會因輸出電容的快速增加而急劇上升。如圖在1毫歐以下時，Rdson僅下降0.5毫歐姆，便會令總功耗提高一倍，從而嚴重降低電源轉換器的效率。



說到這裏，我們回過頭，看看上麵說到的焊線式封裝在封裝電阻和封裝電感兩方麵的局限。

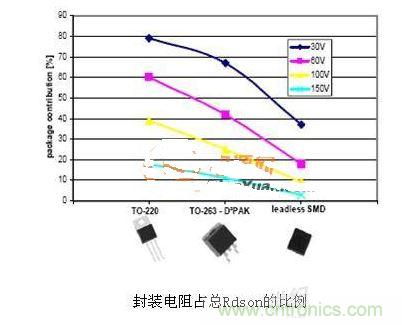

以現在使用到的30V同步整流SR MOSFET，可達1~2毫歐姆的的導通電阻，而TO220的封裝電阻在1毫歐姆左右，這樣封裝電阻占總Rdson的比例高達50%以上。在耐壓高一些的MOSFET中（耐壓高
，Rdson相對高），這個比例會相對低一些。但和無引腳的SMD封裝MOSFET比較，還是有一定差距的。看下麵比較圖：

圖5



對同一工藝的MOS芯片，Rdson*Qg是相對固定值。選擇封裝電阻更低的封裝形式

，在低Rdson下，追求更低的Qg，更低的Coss
，提供更多的選擇。





上麵提到，SR MOSFET關斷時

，Coss和Qrr的電荷通過寄生電感
、寄生電阻釋放時將觸發LC振蕩，這樣會造成一個過衝高壓。因此需要盡量減少寄生電感。

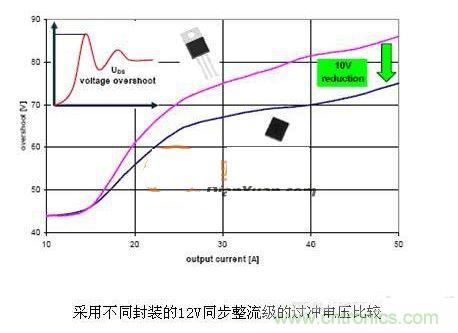

圖6



如TO220封裝的寄生電感為10nH左右
，甚至更高。無引腳SMD封裝，得益於其無引腳設計以及所采用的銅帶或夾焊技術
，寄生電感可大大降低至0.2nH左右。以12V同步整流級為例，隻要用低電感封裝來取代TO220封裝，就能將過衝電壓降低10V
，參見圖6。



當電壓應力較小時，可以使用電壓值更低的MOSFET，以進一步優化係統的總體性能。上麵說到的“無引腳SMD封裝”
，現在市場上常見到的

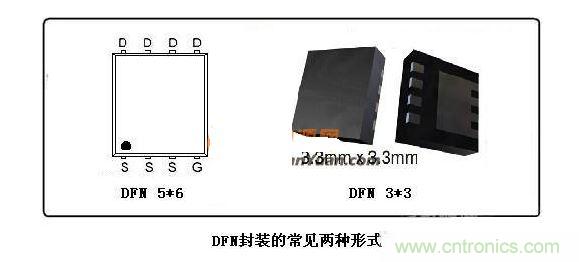

，如：DFN封裝（各廠家有不同命名）。

DFN封裝，是在SO-8的基礎上
，對焊線互連形式進行改進，用金屬帶、或金屬夾板代替焊線，降低封裝電阻
、封裝電感，並且改善了熱阻。DFN封裝的MOSFET，在低壓同步整流應用上的優勢是顯而易見的，各大半導體廠家都專門針對此封裝形式推出了不少器件產品。
