TL494是一種開關電源脈寬調製(PWM)控製芯片，它包含了開關電源控製的所有功能
，它優異性能奪得了工程師和電源製造商的青睞

，因此廣泛應用於單端正激雙管式、半橋式、全橋式開關電源中。



調製方式：定頻調寬



控製模式：電壓模式



最高額定頻率：300000Hz



輸出端口：雙端交錯



每端最大占空比：45%



封裝：SOP-16
，DIP-16



常用拓撲：Buck、推挽、半橋





TL494是1980年代初由德州儀器(TI)設計並推出
，推出後立刻得到市場的廣泛接受，尤其是在PC機的ATX半橋電源上。直至今日
，仍有相當比例的PC機電源基於TL494芯片。多年來，作為最廉價的雙端PWM芯片，TL494在雙端拓撲
，如推挽和半橋中應用極多。由於其較低的工作頻率以及單端的輸出端口特性，它常配合功率雙極性晶體管(BJT)使用，如用於配合功率MOSFET則需外加電路。



TL494已成為一種工業標準芯片
，由很多家集成電路廠商生產。它也被命名為其他型號
，如飛兆(Fairchild，又稱仙童)公司將它的TL494兼容芯片命名為KA7500。



雖然TL494的架構被曆史證明極為優秀，但由於其老舊的工藝
、低頻率、以及缺乏新的節能特性

，它正在高端市場麵臨著淘汰。至2008年

，幾乎沒有售價高於人民幣300元的開關電源使用TL494作為主控芯片了，盡管低端、中端市場仍然大量采用。

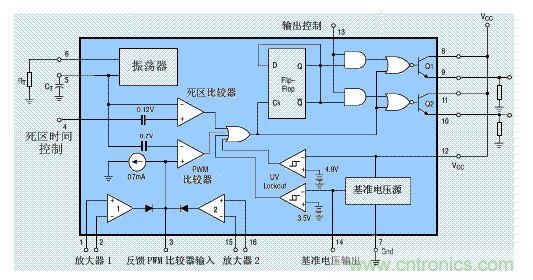

TL494內置了基於帶隙原理的基準源，基準源的穩定輸出電壓為5V
，條件是VCC電壓在7V以上
，誤差在100mV之內。基準源的輸出引腳是第14腳 REF。





TL494內置了線性鋸齒波振蕩器，產生0.3~3V的鋸齒波。振蕩頻率可通過外部的一個電阻Rt和一個電容Ct進行調節，其振蕩頻率為：f=1/RtCt，其中Rt的單位為歐姆，Ct的單位為法拉。鋸齒波可以在Ct引腳測量到。





TL494集成了兩個單電源供電的運算放大器。運算放大器傳遞函數為ft(ni，inv)=A(ni-inv)
，但(dan)不(bu)能(neng)越(yue)出(chu)輸(shu)出(chu)擺(bai)幅(fu)。一(yi)般(ban)電(dian)源(yuan)電(dian)路(lu)中(zhong)，運(yun)放(fang)接(jie)成(cheng)閉(bi)環(huan)運(yun)行(xing)。少(shao)數(shu)特(te)殊(shu)情(qing)況(kuang)下(xia)使(shi)用(yong)開(kai)環(huan)，由(you)外(wai)界(jie)輸(shu)入(ru)信(xin)號(hao)。兩(liang)個(ge)運(yun)放(fang)的(de)輸(shu)出(chu)端(duan)分(fen)別(bie)接(jie)一(yi)個(ge)二(er)極(ji)管(guan)
，和(he)COMP引腳以及後級電路(比較器)相連接。這保證了兩個運放中較高的輸出進入後級電路。

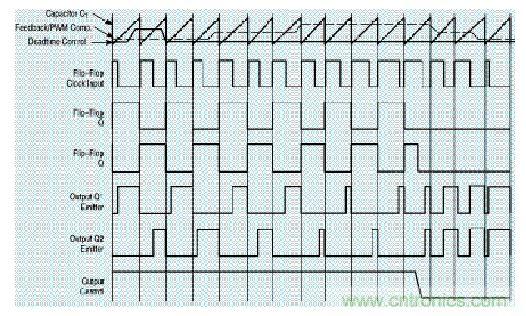

運算放大器輸出的信號(COMP引腳)在芯片內部進入比較器正輸入端，和進入負輸入端的鋸齒波比較。當鋸齒波高於COMP引腳的信號時，比較器輸出0，反之則輸出1。





脈衝觸發器在鋸齒波的下降沿且比較器輸出1時導通，令兩個中的一個輸出端(依次輪流)片內三極管導通，並在比較器輸出降到0時截止。





靜區(直譯死區)時間由Dead Time Control引腳4設置，它通過一個比較器對脈衝觸發器實行幹擾，限製最大占空比。可設置的每端占空比上限最高為45%，在工作頻率高於150KHz時占空比上限是42%左右。(當DTC引腳電平被設為0時)







以下的示例設計是過於陳舊的。新的設計有更高的效率和更低的成本。

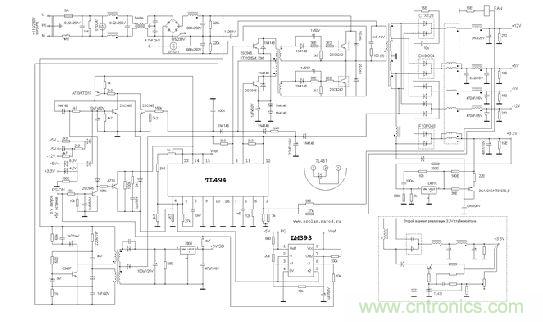

ATX半橋電源

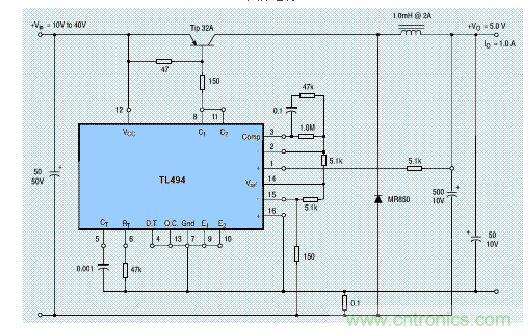

Buck拓撲穩壓電源
