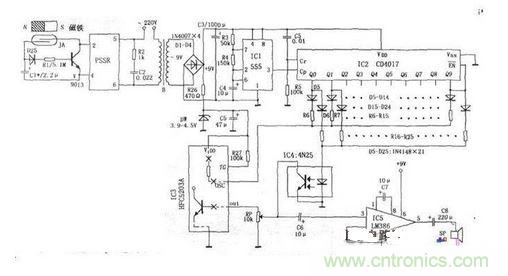

工作原理：PSSR是一隻參數固態繼電器，JA是一隻常開型幹簧管。門關閉時，門上安裝的小磁鐵使JA閉合

，V導通，將PSSR⑤⑥腳間斷開，後電路不工作。開門後，JA斷開，C1放電維持V導通，約10秒後
，C1放電完畢
，V截止，PSSR②④腳呈斷態
，⑤⑥腳接通
，變壓器B得電，220V市電經B降壓
、D1～D4整流，C3濾波後得到9V左右直流電壓作為後電路工作電源。語音電路fC3得電輸出語音信號由音頻功放IC5放大後推動揚聲器sP發出“請隨手關門”的語音提示。



與此同時
，由555時基集成電路IC1及外圍元件組成的周期約2秒的脈衝振蕩器開始工作。IC2是一片十進製計數分頻器CD4017，上電時，由於C5、R5的微分作用，將IC2自動清零，Q0輸出高電平，由D5、R6為IC3的osc端提供振蕩電壓。2秒後
，IC1輸出一個脈衝至IC2的CP端，IC2的Q1端輸出高電平，由D6、R7給IC3的OSC提供振蕩電壓

，隨著CP端脈衝的陸續輸入，IC2自Q1一Q9依次輪流輸出高電平，由於R6一R15的阻值遞減，所以IC3的osc端電壓越來越高
，IC3振蕩頻率越來越高，於是sP輸出的語音音調也越來越高。同時，由於R16一R25的阻值為遞增
，光電耦台器IC4的發光二極管越來越暗
，光敏管導通率越來越低，對於IC5輸入信號的衰減量也越來越小，使SP音量遞增。當輪到IC2的Q9端輸出高電平時
，sP音量達到最大，音調達到最高
，最引人注意。



同時，09將EN端置為高電平
，IC2計數被禁止，輸出狀態不再變化，sP便在最高音調和最大音量下反複提示關門
，直到關門後整個電路斷電為止。



元件選用與製作：PSSR選用JCCIA/220V的參數固態繼電器，IC3為HFC5203A型語音集成電路，IC1可用各種555時基集成電路
，IC4可用4N25、4N26、PC817等光電耦合器，IC5為音頻功率放大器LM386。製作時
，除sP和JA外，其它元件焊裝於一塊電路板上。如果購得的HFC5203A上已裝有一隻三極管和一隻300kΩ電阻，則將其去掉不用
，如圖中虛線所示。幹簧管固定於上門框內側與下沿平齊
，小磁鐵固定於門扇內內側上部與上邊平齊且與JA對正，保證門關閉時使JA閉合。製作好的電路板置一塑料盒中固定於上門框內側。





(1)根據使用場所的不同，適當調整C1的容量
，使開門後的延時語音提示時間合適；



(2)調整R6一R15的阻值，使IC2的Q1一Q9依次輪流輸出高電平時，SP發聲音調平滑地由f氐到高變化，並保證最低和最高音調時的語音清晰；



(3)調整R16~R25的阻值，使sP的音量由清晰至最響亮間均勻變化
；



(4)調節RP保證sP在音量最大時不失真。
