在上一篇文章當中，小編為大家整理了這款90%效率的反激電源中電容和電感的部分

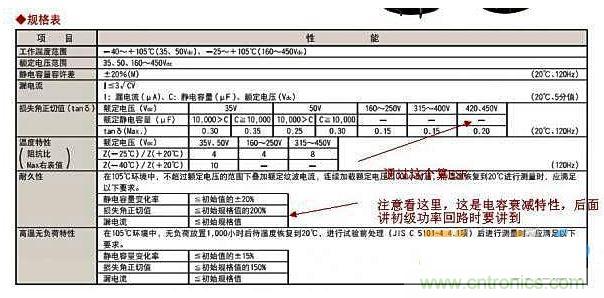

，在本篇文章當中將為大家講解二極管和電容的實物階段。先看電容的規格書，對於ESR方麵，很多人抱怨廠家用120Hz測試，然後自己變換頻率算出ESR。請不要在電源中這樣來評估電解電容，這是錯誤的。電解電容是有極性的，為什麼要用有極性的這裏細說下：



當電容的電流是正極流入
，負極流出時，ESR展現其濾波特性。市電充電給電容時
，充電過程並沒有在正弦波最頂端停止
，而是還要下降一段。這是電阻和容抗的結合

，書上說的ESR特性。



當電容的電流從正極流出負極流入，而電解電容是有極性的，負極流入成無容抗狀態，這時候就剩下了ESR中的電阻。



請注意
，這也是使用有極性和無極性電容的根本區別。

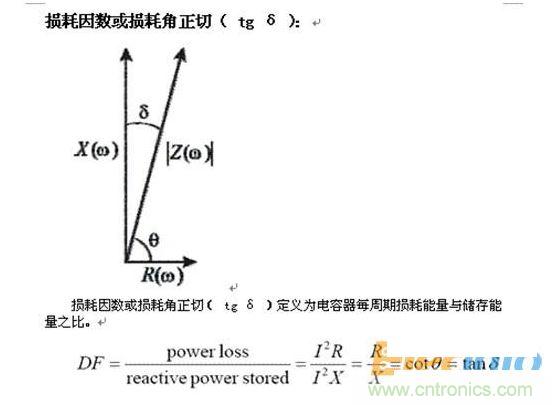

根據公式算出來選的660uf的電容ESR=1.263。一看這個值損耗就很大，要做90%效率的選更低ESR的電容。



圖1



經過上麵的計算

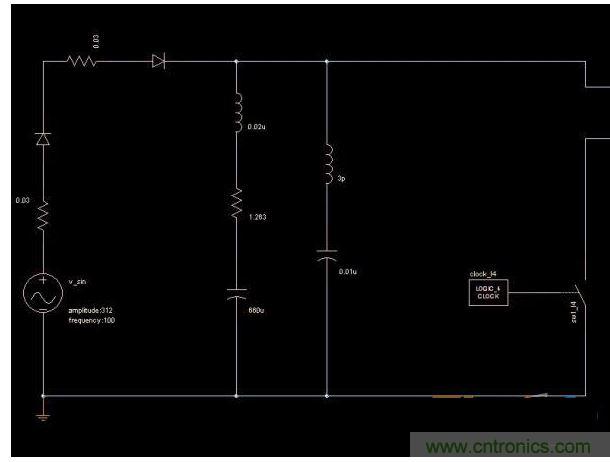

，我們的仿真圖就變成圖1的樣子

，因為saber仿真對地的要求
，二極管處的處理和實際有點不同

，但效果和實際相符。



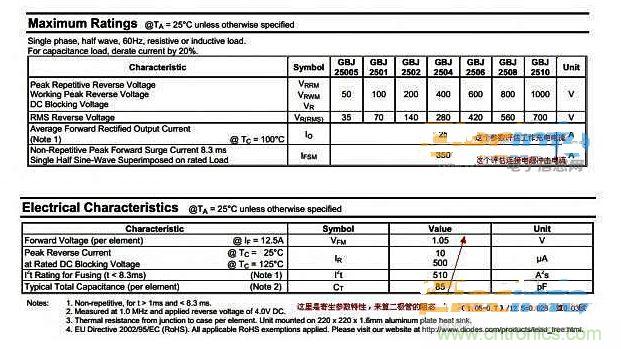

至(zhi)此(ci)，二(er)極(ji)管(guan)和(he)電(dian)容(rong)的(de)實(shi)物(wu)階(jie)段(duan)講(jiang)解(jie)完(wan)畢(bi)。需(xu)要(yao)注(zhu)意(yi)的(de)是(shi)，在(zai)橋(qiao)堆(dui)整(zheng)流(liu)時(shi)需(xu)要(yao)兩(liang)個(ge)二(er)極(ji)管(guan)，不(bu)要(yao)再(zai)做(zuo)半(ban)橋(qiao)

，要(yao)推(tui)完(wan)。在(zai)進(jin)行(xing)全(quan)橋(qiao)的(de)時(shi)候(hou)要(yao)用(yong)上(shang)橋(qiao)堆(dui)結(jie)構(gou)
，這(zhe)樣(yang)才(cai)能(neng)讓(rang)肖(xiao)特(te)基(ji)的(de)損(sun)耗(hao)翻(fan)倍(bei)。在(zai)下(xia)一(yi)篇(pian)文(wen)章(zhang)當(dang)中(zhong)
，將(jiang)繼(ji)續(xu)為(wei)大(da)家(jia)講(jiang)解(jie)變壓器相關的問題，盡情期待~
