SPWM的驅動核心采用了單片機SPWM芯片TDS2285，所以，SPWM驅動部分相對純硬件來講
，比較簡單，製作完成後要調試的東西很少

，所以
，比較容易成功。

　　

所有的PCB全部采用了單麵板，便於大家製作，因為
，很多愛好者都會自已做單麵的PCB，有的用感光法，有點用熱轉印法等等，使用單麵板後就不用麻煩PCB廠家，自已在家裏就可以做出來，當然
，主要的目的是省錢。

　　

該機所有的元件及材料都可以在網絡上買到。

　

功率隻有600W，沒有做大功率的原因是
，一來功率小點容易成功，二來既可以做實驗也有一定的實用性。

　　

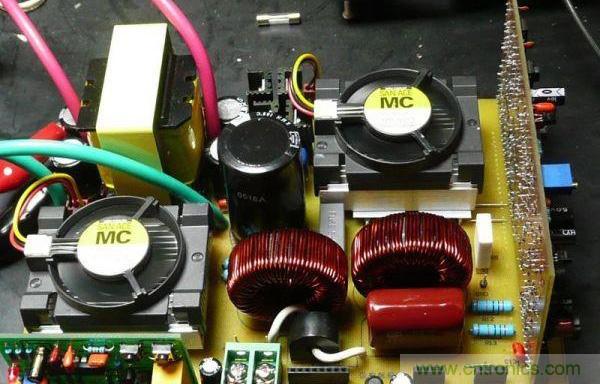

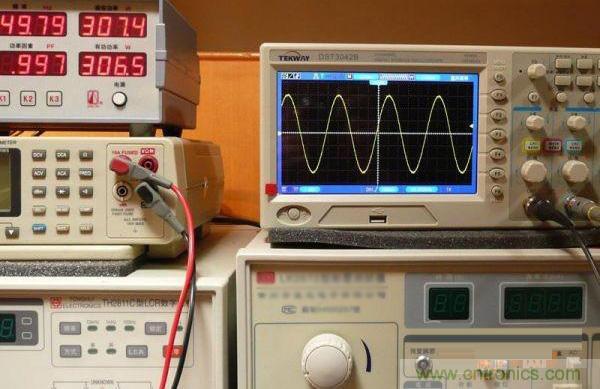

下麵是樣機的照片和工作波形







　　

該逆變器分為四大部分
，每一部分做一塊PCB板。分別是“功率主板”；“SPWM驅動板”；“DC-DC驅動板”
；“保護板”。

　　

1.功率主板：

　　

功率主板包括了DC-DC推挽升壓和H橋逆變兩大部分。

　　

該機的BT電壓為12V，滿功率時
，前級工作電流可以達到55A以上
，DC-DC升壓部分用了一對190N08，這種247封裝的牛管，隻要散熱做到位，一對就可以輸出600W，也可以用IRFP2907Z
，輸出能力差不多，價格也差不多。主變壓器用了EE55的磁芯，其實
，就600W而言
，用EE42也足夠了，但是為了繞製方便
，加上EE55是現存有的
，就用了EE55。關(guan)於(yu)主(zhu)變(bian)壓(ya)器(qi)的(de)繞(rao)製(zhi)


，下(xia)麵(mian)再(zai)詳(xiang)細(xi)介(jie)紹(shao)。前(qian)級(ji)推(tui)挽(wan)部(bu)分(fen)的(de)供(gong)電(dian)采(cai)用(yong)對(dui)稱(cheng)平(ping)衡(heng)方(fang)式(shi)，這(zhe)樣(yang)做(zuo)有(you)二(er)個(ge)好(hao)處(chu)
，一(yi)是(shi)可(ke)以(yi)保(bao)證(zheng)大(da)電(dian)流(liu)時(shi)的(de)二(er)個(ge)功(gong)率(lv)管(guan)工(gong)作(zuo)狀(zhuang)態(tai)的(de)對(dui)稱(cheng)性(xing)，保(bao)證(zheng)不(bu)會(hui)出(chu)現(xian)單(dan)邊(bian)發(fa)熱(re)現(xian)象(xiang);二是可以減少PCB反麵堆錫層的電流密度。

　　

當然，也可以大大減小因為電流不平衡引起的幹擾。高壓整流快速二極管，用的是TO220封裝的RHRP8120
，這種管子可靠性很好，這裏用的是二手管，才1元錢一個。高壓濾波電容是470uf/450V的，在可能的情況下，盡可能用的容量大一些
，對改善高壓部分的負載特性和減少幹擾都有好處。

　　

H橋部分用的是4個IRFP460，耐壓500V
，最大電流20A，也可以用性能差不多的管子代替，用內阻小的管子可以提高整機的逆變效率。H橋部分的電路采用的常規電路。

　　

下麵是功率主板的PCB截圖，長寬為200X150MM，因為，這部分的電路比較簡單，就不給出原理圖了
，直接畫了PCB圖
，如圖1所示。

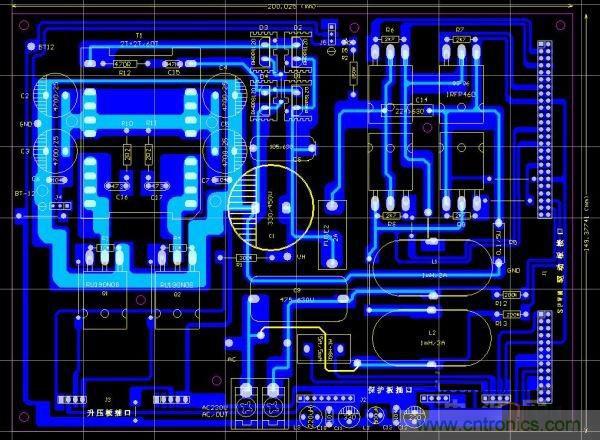

圖1：PCB圖



2

、SPWM驅動板

　　

SPWM的核心部分采用了TDS2285單片機芯片。U3
、U4組成時序和死區電路
，末級輸出用了4個250光藕
，H橋的二個上管用了自舉式供電方式，這樣做的目的是簡化電路，可以不用隔離電源。

　　

因為BT電壓會在10-15V之間變化，為了可靠驅動H橋
，光藕250的圖騰輸出級工作電壓一定要在12-15之間
，不能低於12V
，否則可能使H橋功率管觸發失敗。所以
，這裏用了一個MC34063(U9)
，把BT電壓升至15V(該升壓電路由鍾工提供)，實驗證明，這方式十分有效。

　　

整個SPWM驅動板，通過J1,J2插口和功率板接通，各插針說明如下：

　　

J2:

　　

2P-4P;7P-9P;13P-15P;18P-20P分別為H橋4個功率管的驅動引腳。

23P-24P為交流穩壓取樣電壓的輸入端。

　　

J1:

　　

1P為2285輸出至前級3525第10P的保護信號連接端，一旦保護電路啟動
，2285的12P輸出高電平
，通過該接口插針到前級3525的10P，關閉前級輸出。

　　

6P-7P-8P為地GND。

　　

9P接保護電路的輸出端
，用於關閉後級SPWM輸出。

　

10P-11P接BT電源。

　　

下麵是SPWM驅動板的電原理圖和PCB截圖：

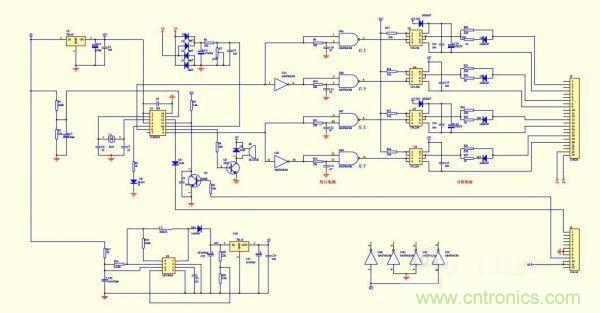

圖2：SPWM驅動板原理圖



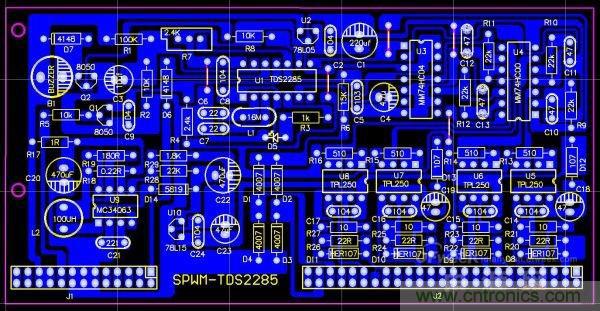

圖3：PCB截圖



3、DC-DC驅動板

　　

DC-DC升壓驅動板
，采用的是很常見的線路，用一片SG3525實現PWM的輸出，後級用二組圖騰輸出，經實驗，如果用一對190N08，圖騰部分可以省略

，直接用3525驅動就夠了。板上有二個小按鈕開關，S1、S2

、S1是開機的
，S2是關機的，可以控製逆變器的啟動和停機。

　　

驅動板是用J3,J4接口和功率板相連的，其中J3的第1P為限壓反饋輸入端。

　　

下麵是DC-DC升壓驅動電路圖和PCB截圖：



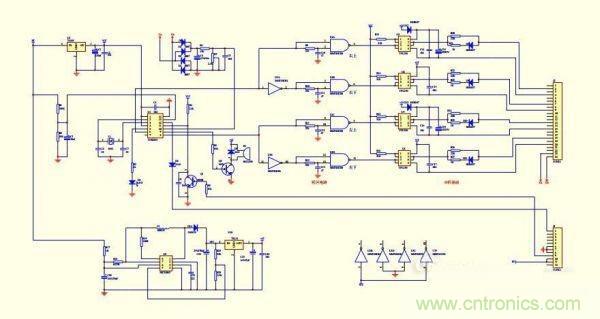

圖4：DC-DC驅動板原理圖



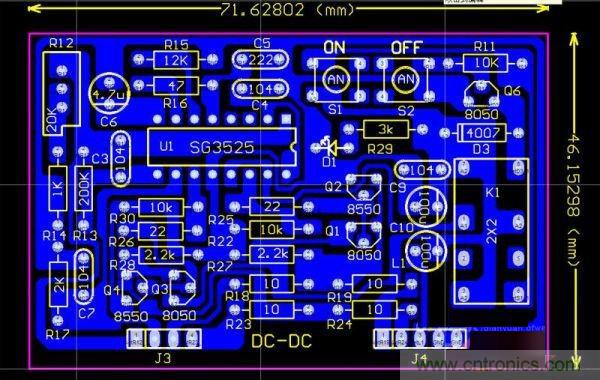

圖5：PCB截圖

　　

4、保護板

　　

這次沒有做保護板，有如下原因：首先是沒有保護板該機也可以工作;其次是：文章中的功率主板
，是後來經修正過的，保護板上的接口也做了改動，而樣機用的是沒有修正過的PCB板，即便是做了保護板，也插不上去。



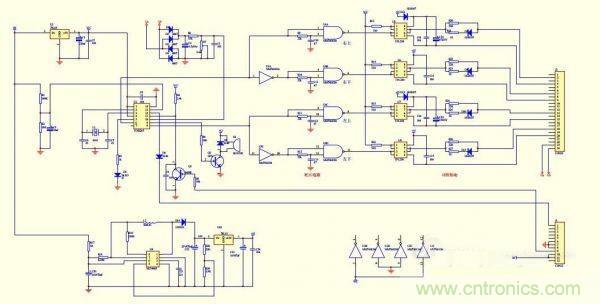

圖6：保護部分的電路圖

　　

本文主要對600W正弦波逆變器的工作原理和特點進行了介紹，旨在為想要動手實踐的初學者們提供一個參考，並對設計中需要的知識進行梳理。
