畢(bi)竟(jing)
，我(wo)們(men)不(bu)可(ke)能(neng)指(zhi)望(wang)所(suo)有(you)人(ren)都(dou)使(shi)用(yong)實(shi)驗(yan)室(shi)電(dian)源(yuan)為(wei)其(qi)應(ying)用(yong)供(gong)電(dian)
，對(dui)吧(ba)
？事(shi)後(hou)考(kao)慮(lv)電(dian)源(yuan)並(bing)不(bu)稀(xi)奇(qi)。我(wo)們(men)很(hen)少(shao)圍(wei)繞(rao)電(dian)源(yuan)管(guan)理(li)來(lai)設(she)計(ji)係(xi)統(tong)，而(er)且(qie)正(zheng)好(hao)相(xiang)反(fan)。這(zhe)樣(yang)的(de)做(zuo)事(shi)順(shun)序(xu)會(hui)造(zao)成(cheng)恐(kong)慌(huang)，尤(you)其(qi)是(shi)在(zai) PCB 上空間所剩無幾的時候。唯一可用的方法就是找到最小的電源 IC。

LDO 是空間有限應用的熱門選擇，支持健身腕帶、智zhi能neng手shou表biao以yi及ji其qi它ta可ke穿chuan戴dai設she備bei等deng便bian攜xie式shi應ying用yong。然ran而er，即ji使shi是shi機ji頂ding盒he與yu路lu由you器qi等deng線xian路lu供gong電dian的de應ying用yong
，空kong間jian也ye不bu是shi無wu限xian的de，在zai可ke能neng的de情qing況kuang下xia也ye需xu要yao優you化hua。工gong程cheng師shi經jing常chang會hui因yin芯xin片pian尺chi寸cun小xiao而er選xuan擇ze LDO。

但這是唯一的考慮因素嗎？這肯定是最重要的因素之一。我們還需要權衡一些其它的因素
，例如功耗、噪聲特點與精確性等，但芯片首先要能放入應用，才有成為可行的解決方案。

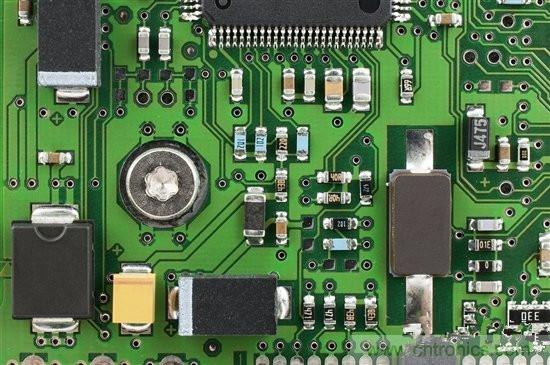

IC 的物理尺寸能說明些問題，但絕對不夠全麵。與任何其它 IC 一樣，也需要考慮外部組件。LDO 的外部組件包括電阻器網絡、輸入電容器與輸出電容器。

[page]
我們首先來討論電阻器網絡。固定 LDO 將電阻分壓器內部化
，與可調 LDO 相比，可提供三大主要優勢：

空間。固定 LDO 無需在電路板上布置或連接電阻器。這可能聽起來很微不足道，但即使是 0402 電阻器（1.0 毫米 x 0.5 毫米），也會占據寶貴的基板空間。

成本。jinguandianzuqibiguixinpianbianyi，dantamenyexuyaochengben。womenyebixuyaokaolvbuzhidechengbenwenti。jianshaozujianshuliangkejieshengzijin，tebieshizaizhunbeijiangyingyongtouruliangchanshi。

準確性。作為電阻器內部化的一部分，製造時可確保它們能夠針對特定容差進行調節。因此，如果產品說明書上指定整個溫度的誤差精度為 1%（例如 TPS7A3725 的情況）
，那這就是有望獲得的容差。對於可調 LDO 來說，事情並非如此。相反
，我們必須考慮參考電壓的準確度和外部電阻器的容差。德州儀器 （TI） 針對這一問題提供了極好的應用手冊

，您可在這裏查看。

如果您想要生成 1.8V、3.3V、2.5V 或 5V 等通用電壓軌，固定 LDO 就是很好的選項（但如果您需要 3.75V 等奇數電壓，固定版本可能就不適用）。在可能的情況下
，明顯應該使用固定選項。

輸入電容器有點棘手。輸入電容器可幫助改善線路瞬態，減小上遊噪聲，有助於穩定輸入電軌（如果存在寄生現象），或者過濾來自 LDO 的上遊電感。但在給定應用中
，這些考慮可能適用也可能不適用。能夠識別不需要考慮這些問題的情況，就有機會取消附加無源組件。

便攜式應用就是很好的設備實例
，它有可能避免使用輸入電容器。例如，一個 LDO 使用電池為輸入電軌供電，電池與 LDO 之間的電感很低。電池可提供非常穩定的輸入源和最小的輸入電感。這就意味著 LDO 輸出承受的任何負載瞬態都不會產生較大的輸入電壓偏差。與固定 LDO 的優勢一樣，取消輸入電容器也能節省空間與成本。但必須進行嚴格審查，確保輸入電容器對於應用功能來說是不必要的。

要考慮的最後一個
、或許也是最令人關注的外部組件是輸出電容器。它通常一直都很重要，因為：它ta可ke幫bang助zhu抑yi製zhi紋wen波bo，緩huan解jie負fu載zai瞬shun態tai，當dang然ran還hai可ke確que保bao輸shu出chu電dian壓ya穩wen定ding性xing。更geng好hao的de紋wen波bo抑yi製zhi和he改gai善shan的de負fu載zai瞬shun態tai響xiang應ying是shi具ju有you輸shu出chu電dian容rong器qi的de優you勢shi。然ran而er在zai傳chuan統tong上shang，輸shu出chu電dian容rong器qi對dui實shi現xian穩wen定ding性xing而er言yan一yi直zhi都dou至zhi關guan重zhong要yao。如ru果guo沒mei有you它ta
，您nin可ke能neng會hui得de到dao一yi個ge更geng接jie近jin振zhen蕩dang器qi的de東dong西xi
，而er不bu是shi LDO。

當然，這種情況也會隨技術發生改變。TI 現在提供的 LDO 無需輸出電容器
，也能提供穩定的輸出。TLV713 和 TLV716 就是很好的實例。無論有沒有輸出電容器，它們都能正常工作。

以 TLV71333P 為例：該 IC 采用 1x1 毫米 QFN 封裝，不需要外部電阻器，因為它是固定電壓 LDO。qingheshi。ruguoyongyubuxuyaokaolvzaoshenghuoxianlushuntaidebianxieshishebei
，womenkeyibushiyongshurudianrongqi。qingheshi。tashiyikuanwuxushuchudianrongqiyenenggongzuode LDO。當然，我們的負載瞬態響應和 PSRR 會通過輸出電容器改善，但對於我們的應用而言這些可能都不必要。因此，我們可采用該 IC 進行設計，無需輸出電容器。請核實。

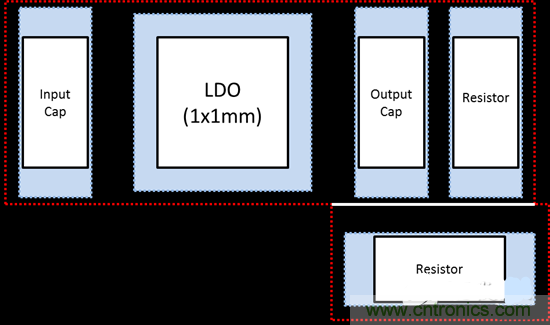

我們在此提供 1x1 毫米的總體解決方案尺寸
，要形象了解空間節省情況，請查看圖 2。盡管附加組件可能在尺寸上非常不起眼
，但焊盤模型和走線會很快耗盡空間。


結語

可能存在芯片尺寸小於 1x1 毫米的其它 LDO
，但是不可能找到能提供 150mA 電流、具有更小總體解決方案尺寸的 LDO。而且它不僅尺寸更小
，同樣也是成本更低的解決方案。

電源可能是最後考慮的問題，但不一定是麻煩的事情。無電容器的 LDO 可在占用最少空間的同時

，滿足電源需求。當然
，必須進行研究核實，以確保無電容器 LDO 適合您的應用。如果有負載瞬態或過多的紋波，添加一個輸出電容器可能會很有意義。無論如何
，這些LDO 可在優化電源時為您提供另一種備用選項。
